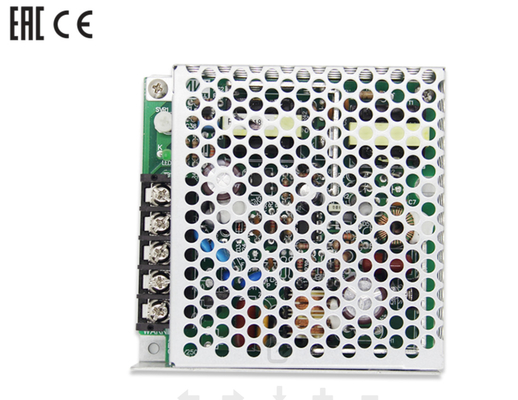

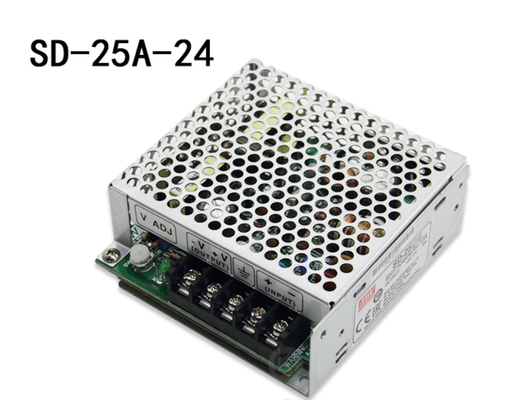

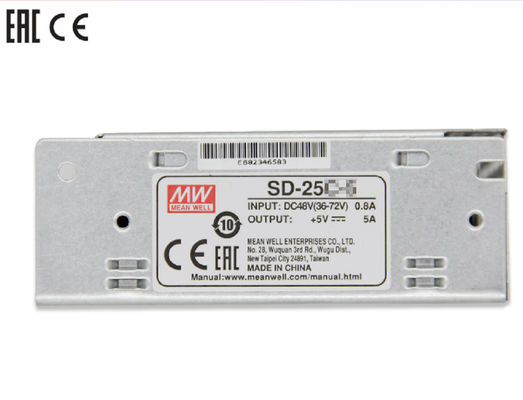

मतलब अच्छी तरह से एसडी -25 ए -24 डीसी रूपांतरण बिजली की आपूर्ति डीसी से डीसी कनवर्टर पावर मॉड्यूल 9.2 ~ 18 वी ट्रांसफार्मर 24 वी 1.1 ए
2:1 विस्तृत इनपुट रेंज (SD-500/1000 के लिए 4:1)
मॉडल द्वारा 1.5 ~ 2KVAC अलगाव
SD-1000 . के लिए 1U लो प्रोफाइल (41mm)
SD-500/1000 . के लिए 12V/0.25A सहायक आउटपुट
|
आउटपुट |
दिष्ट विद्युत धारा का वोल्टेज | 5वी | एसडी -25 सी -5 | एसडी -25 ए -12 | एसडी -25 बी -12 | एसडी -25 सी -12 | एसडी -25 ए -24 | एसडी-25बी-24 | एसडी -25 सी -24 | |
| वर्तमान मूल्यांकित | 5ए | 12वी | 24वी | |||||||
| वर्तमान श्रृंखला | 0 ~ 5ए | 2.1ए | 1.1ए | |||||||
| 0 ~ 2.1A | 0 ~ 1.1A | |||||||||
| मूल्यांकित शक्ति | 25W | 25.2W | 26.4W | |||||||
| लहर और शोर (अधिकतम)नोट 2 | 100mVp-पी | 120mVp-पी | 150mVp-पी | |||||||
| वोल्टेज एडीजे।सीमा | 4.5 ~ 5.5वीडीसी | 11 ~ 16वीडीसी | 23 ~ 30VDC | |||||||
| वोल्टेज सहिष्णुतानोट 3 | ± 2.0% | ± 1.0% | ± 1.0% | |||||||
| लाइन विनियमन | ± 0.5% | ± 0.3% | ± 0.2% | |||||||
| भार विनियमन | ± 0.5% | ± 0.3% | ± 0.2% | |||||||
| सेटअप, राइज, होल्ड अप टाइम | 2.5s, 50ms, पूर्ण भार पर | |||||||||
|
इनपुट |
वोल्टेज सीमा | ए: 9.2 ~ 18 वीडीसी बी: 19 ~ 36 वीडीसी सी: 36 ~ 72 वीडीसी | ||||||||
| दक्षता (टाइप।) | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% | |
| दिष्ट विद्युत धारा | 3.2ए/12वी | 1.6ए/24वी | 0.8 ए / 48 वी | 3.2ए/12वी | 1.6ए/24वी | 0.8 ए / 48 वी | 3.2ए/12वी | 1.6ए/24वी | 0.8 ए / 48 वी | |
|
संरक्षण |
अधिभार | 105 ~ 150% रेटेड आउटपुट पावर | ||||||||
| सुरक्षा प्रकार: हिचकी मोड, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है | ||||||||||
| वोल्टेज से अधिक | 5.75 ~ 6.75V / 10% भार | 16.8 ~ 20V / 10% भार | 31.5 ~ 37.5V / 10% भार | |||||||
| सुरक्षा प्रकार: हिचकी मोड, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है | ||||||||||
|
वातावरण |
काम कर रहे अस्थायी। | -10 ~ + 60 ℃ ("डेरेटिंग कर्व" देखें) | ||||||||
| काम कर रहे आर्द्रता | 20 ~ 90% आरएच गैर-संघनक | |||||||||
| भंडारण तापमान।, आर्द्रता | -20 ~ +85 ℃, 10 ~ 95% आरएच | |||||||||
| अस्थायी।गुणक | ± 0.03% / ℃ (0 ~ 50 ℃) | |||||||||
| कंपन | 10 ~ 500 हर्ट्ज, 2 जी 10 मिनट / 1 साइकिल, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ | |||||||||
|
सुरक्षा और ईएमसी (नोट 4) |
सुरक्षा मानकों | ईएसी टीपी टीसी 004 स्वीकृत, डिजाइन एलवीडी, एएस/एनजेडएस 62368.1 का संदर्भ लें | ||||||||
| जोरदार प्रतिरोध | I/PO/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | |||||||||
| ईएमसी उत्सर्जन | BS EN/EN55032 (CISPR32) कक्षा B, EAC TP TC 020 का अनुपालन | |||||||||
| ईएमसी प्रतिरक्षा | BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, भारी उद्योग स्तर, EAC TP TC 020 का अनुपालन | |||||||||
|
अन्य |
एमटीबीएफ | 3682.6K घंटा मिनट।Telcordia SR-332 (बेलकोर);528.8 के घंटे मिनट।MIL-HDBK-217F (25℃) | ||||||||
| आयाम | 99 * 97 * 36 मिमी (एल * डब्ल्यू * एच) | |||||||||
| पैकिंग | 0.38 किग्रा;45 पीसी / 17.8 किलो / 0.94 सीयूएफटी | |||||||||
| टिप्पणी |
1. विशेष रूप से उल्लिखित सभी मापदंडों को 12,24,48VDC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 2. तरंग और शोर को 20 मेगाहर्ट्ज बैंडविड्थ पर मापा जाता है, जिसमें एक 0.1uf और 47uf समानांतर संधारित्र के साथ समाप्त 12 "मुड़ जोड़ी-तार का उपयोग किया जाता है। 3. टॉलरेंस: इसमें सेट अप टॉलरेंस, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 4. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा।यूनिट को माउंट करके सभी ईएमसी परीक्षण निष्पादित किए जाते हैं 1 मिमी मोटाई वाली 360 मिमी * 360 मिमी धातु की प्लेट।अंतिम उपकरण की फिर से पुष्टि की जानी चाहिए कि यह अभी भी EMC के निर्देशों को पूरा करता है।कैसे करना है पर मार्गदर्शन के लिए ये EMC परीक्षण करें, कृपया "घटक बिजली आपूर्ति का EMI परीक्षण" देखें।(जैसा कि http://www.meanwell.com पर उपलब्ध है) 5. फैनलेस मॉडल के साथ 3.5 ℃ / 1000 मीटर और 2000 मीटर (6500 फीट) से अधिक ऊंचाई के संचालन के लिए प्रशंसक मॉडल के साथ 5 ℃ / 1000 मीटर का परिवेश तापमान। ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https:// देखें।www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
