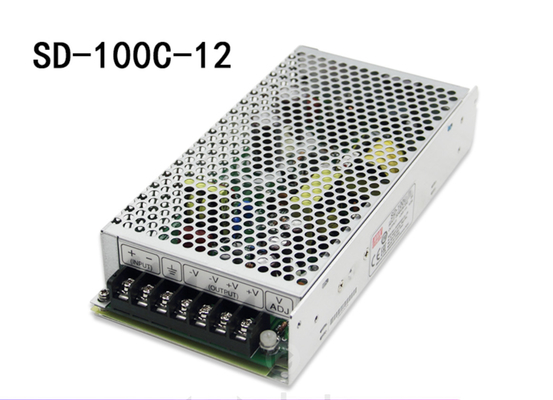

मीन वेल ओरिजिनल स्विच पावर सप्लाई SD-100C-12 DC रूपांतरण मॉड्यूल 36-72VAC 12dc मॉड्यूल 100W
विशेषताएँ:
| मॉडल | SD-100A-5 | SD-100B-5 | SD-100C-5 | SD-100D-5 | SD-100A-12 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100A-24 | SD-100B-24 | SD-100C-24 | SD-100D-24 | |
|
आउटपुट |
DC वोल्टेज | 5V | 12V | 24V | |||||||||
| रेटेड करंट | 18A | 20A | 8.5A | 4.2A | |||||||||
| करंट रेंज | 0 ~ 18A | 0 ~ 20A | 0 ~ 8.5A | 0 ~ 4.2A | |||||||||
| रेटेड पावर | 90W | 100W | 102W | 100.8W | |||||||||
| रिपल और शोर (अधिकतम) नोट.2 | 100mVp-p | 120mVp-p | 150mVp-p | ||||||||||
| वोल्टेज एडज. रेंज | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | ||||||||||
| वोल्टेज सहनशीलता नोट.3 | ±2.0% | ±1.0% | ±1.0% | ||||||||||
| लाइन रेगुलेशन | ±0.5% | ±0.3% | ±0.2% | ||||||||||
| लोड रेगुलेशन | ±0.5% | ±0.3% | ±0.2% | ||||||||||
| सेटअप, राइज टाइम | 2s, 50ms(केवल D मोड) पूर्ण लोड पर | ||||||||||||
| होल्ड अप टाइम (Typ.) | 20ms(केवल D मोड) पूर्ण लोड पर | ||||||||||||
|
इनपुट |
वोल्टेज रेंज | A:9.5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC या 85 ~ 132VAC | |||||||||||
| दक्षता (Typ.) | 78% | 74% | 75% | 76% | 82% | 75% | 77% | 80% | 84% | 78% | 81% | 83% | |
| DC करंट (Typ.) | 9.7A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10.4A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | |
| इनरश करंट (Typ.) | D:18A/96VDC | ||||||||||||
| लीकेज करंट | <0.75mA/120VAC(SD-100D) | ||||||||||||
|
सुरक्षा |
ओवरलोड | 105 ~ 135% रेटेड आउटपुट पावर | |||||||||||
| सुरक्षा प्रकार : हिचकी मोड, खराबी की स्थिति दूर होने के बाद स्वचालित रूप से ठीक हो जाता है | |||||||||||||
| ओवर वोल्टेज | 5.75 ~ 6.75V/10% लोड | 16.8 ~ 20V/10% लोड |
31.5 ~ 37.5V 5% लोड |
31.5 ~ 37.5V/10% लोड | |||||||||
| सुरक्षा प्रकार : हिचकी मोड, खराबी की स्थिति दूर होने के बाद स्वचालित रूप से ठीक हो जाता है | |||||||||||||
|
पर्यावरण |
कार्य तापमान | -15 ~ +60℃(SD-100A), -10 ~ +60℃(SD-100B/C/D) ("Derating Curve" देखें) | |||||||||||
| कार्यकारी आर्द्रता | 20 ~ 90% RH गैर-संघनक | ||||||||||||
| भंडारण तापमान, आर्द्रता | -20 ~ +85℃, 10 ~ 95% RH गैर-संघनक | ||||||||||||
| तापमान गुणांक | ±0.03%/℃ (0 ~ 50℃) | ||||||||||||
| कंपन | 10 ~ 500Hz, 2G 10min./1चक्र, X, Y, Z अक्षों के साथ प्रत्येक 60min. | ||||||||||||
|
सुरक्षा और EMC (नोट 4) |
सुरक्षा मानक | IEC/BS EN/EN 62368-1(केवल D प्रकार के लिए), EAC TP TC 004 स्वीकृत, AS/NZS 62368.1 को संदर्भित डिज़ाइन | |||||||||||
| वोल्टेज का सामना करें | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||
| इंसुलेशन प्रतिरोध | I/P-O/P, I/P-FG, O/P-FG:100M ओम / 500VDC / 25℃/ 70% RH | ||||||||||||
| EMC उत्सर्जन | BS EN/EN55032 (CISPR32) क्लास B, EAC TP TC 020 का अनुपालन | ||||||||||||
| EMC प्रतिरक्षा | BS EN/EN61000-4-2,3,4,6,8, लाइट इंडस्ट्री लेवल, EAC TP TC 020 का अनुपालन | ||||||||||||
|
अन्य |
MTBF | 2600.2K घंटे न्यूनतम। Telcordia SR-332 (Bellcore); 399.9K घंटे न्यूनतम। MIL-HDBK-217F (25℃) | |||||||||||

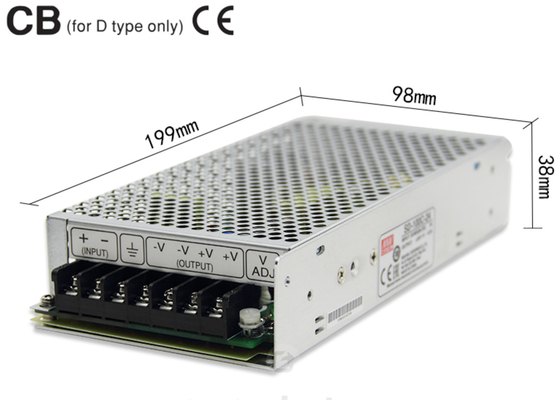

| आयाम | 199*98*38mm (L*W*H) | ||||||||||||
| पैकिंग | 0.65Kg; 20pcs/13.8Kg/0.85CUFT | ||||||||||||
| नोट |
1. विशेष रूप से उल्लेखित नहीं किए गए सभी पैरामीटर 12,24,48,96VDC इनपुट, रेटेड लोड और परिवेश के तापमान के 25℃ पर मापे जाते हैं। 2. रिपल और शोर को 0.1uf और 47uf समानांतर कैपेसिटर के साथ समाप्त 12" मुड़ जोड़ी-तार का उपयोग करके 20MHz की बैंडविड्थ पर मापा जाता है। 3. सहनशीलता : सेटअप सहनशीलता, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 4. बिजली की आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा। |
||||||||||||
