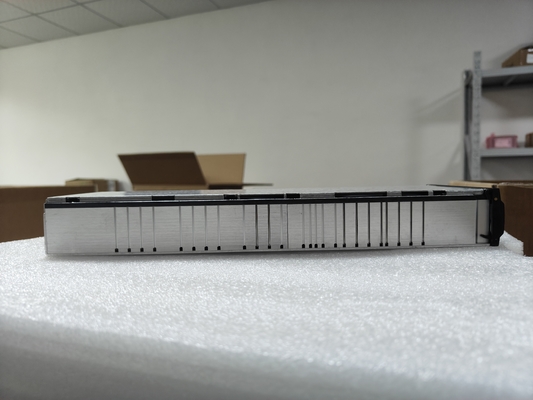

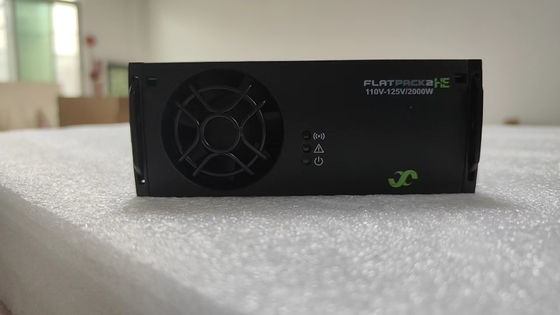

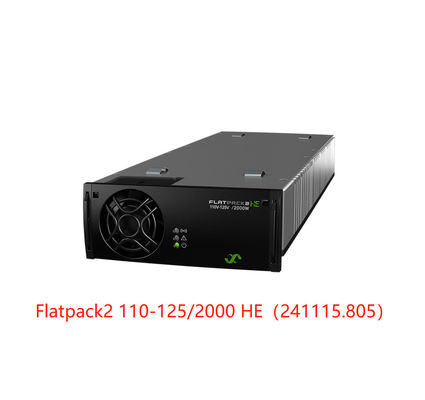

Eltek रेक्टिफायर मॉड्यूल FLATPACK2 110 / 2000 HE WOR उच्च दक्षता मॉड्यूल (पार्ट नंबर 241115.805)
Flatpack2 110V 2000W HE रेक्टिफायर / कनवर्टर
Flatpack2 110-120V/20A HE
लॉन्च के बाद से Flatpack2 परिवार का विस्तार बिजली रेटिंग और वोल्टेज की एक विस्तृत श्रृंखला में हुआ है।
औद्योगिक अनुप्रयोगों के लिए विश्वसनीय उच्च दक्षता रेक्टिफायर
पैरामीटर:
| मॉडल | 110 / 2000 HE WOR | 110-120 / 20A HE |
| पार्ट नंबर | 241115.805 | 241119.805 |
| इनपुट डेटा | ||
| वोल्टेज रेंज (नाममात्र) | 185 - 275 V AC/ DC | 176 - 277 V AC 1) |
| वोल्टेज रेंज | 85 - 300 V AC/ DC |
85 - 305 V A 1) C |
| आवृत्ति | 0 - 66 हर्ट्ज | 45 - 66 हर्ट्ज |
| अधिकतम करंट | 11.9 A RMS | 18.64 ARMS |
| पावर फैक्टर | 0.99 (@ 50-100 % लोड) | 0.99 (@ 50-100 % लोड) |
| THD (@ 230 VAC) | < 5 % (@ पूर्ण लोड) | < 4 % (@ पूर्ण लोड) |
| सुरक्षा | क्षणिक सुरक्षा के लिए वैरिस्टर, दोनों लाइनों में फ्यूज, 300/ 305 V से ऊपर शटडाउन | |
| आउटपुट डेटा | ||
| डिफ़ॉल्ट वोल्टेज | 122.5 VDC | |
| वोल्टेज रेंज | 89.22) - 171.6 VDC |
90.02) - 151.25 VD 1) C |
| # Pb सेल समर्थित (1.8 - 2.4 V DC/ सेल) | 54 - 71 | 54 -60 |
| # NiCad सेल समर्थित (1.05 - 1.65 V DC/ सेल) | 85 - 104 | 86 - 91 |
| अधिकतम शक्ति, नाममात्र इनपुट | 2000 W | 3025 W1) |
| अधिकतम शक्ति, 85V इनपुट | 850 W | 1280 W |
| अधिकतम करंट | 16.7 A | 20 A |
| होल्ड-अप समय, डिफ़ॉल्ट वोल्टेज और 1500 W लोड | 20 ms, VOUT > 99.7 VDC | 10 ms, VOUT > 99.7 VDC |
| करंट शेयरिंग | अधिकतम करंट का ±5% 10 से 100% लोड तक | |
| स्थिर वोल्टेज विनियमन | 10% से 100% लोड और नाममात्र इनपुट से ±0.5% | |
| डायनेमिक वोल्टेज विनियमन | 10-80% या 80-10% लोड भिन्नता के लिए ±5.0%, विनियमन समय< 50ms | |
| रिपल और शोर, 30 मेगाहर्ट्ज बैंडविड्थ | < 500 mV PP | |
| सुरक्षा | ओवरवॉल्टेज शटडाउन, शॉर्ट सर्किट प्रूफ, उच्च तापमान, हॉट प्लग-इन इनरश करंट लिमिटिंग, ORing डायोड | |
| अन्य विशिष्टताएँ | ||
| दक्षता | > 94% | > 94% |
| पृथक्करण | 3.0 kVAC – इनपुट और आउटपुट, 1.5 kV AC – इनपुट अर्थ, 1.5 kV DC – आउटपुट अर्थ 3 kVAC CAN – इनपुट, 3kVAC CAN – आउटपुट | |
| अलार्म (लाल एलईडी) | कम मेन्स शटडाउन, उच्च और निम्न तापमान शटडाउन, रेक्टिफायर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे की विफलता, कम वोल्टेज अलार्म, CAN बस विफलता | |
| चेतावनी (पीला एलईडी) | पावर डिरेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग | |
| सामान्य (हरा एलईडी) | इनपुट और आउटपुट ठीक है | |
| MTBF (Telcordia SR-332 Issue I method III (a)) | >391 000h (@T AMBIENT= 25°C) | >400 000h (@T AMBIENT= 25°C) |
| ऑपरेटिंग तापमान (5 - 95% RH गैर-संघनक) आउटपुट पावर तापमान / तक कम हो जाता है |
-40 से +75°C [ -40 से +167°F] +55°C / 1350W @ +75°C |
-40 से +75°C [ -40 से +167°F] +50°C / 1150 W @ +75°C |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनक | |
| आयाम [WxHxD] / वजन | 109 x 41.5 x 327mm (WxHxD) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] | |
| डिजाइन मानक | ||
| विद्युत सुरक्षा | UL 60950 -1, EN 60950 -1, CSA 22.2 | |
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| मेन्स हार्मोनिक्स | EN 61000 -3-2 | |
| पर्यावरण |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) ETSI EN 300 132-2 2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE) |
|
|
समुद्री अनुपालन (AC फ़िल्टर के साथ EMC क्लास B) |
DnV जहाजों के वर्गीकरण के नियम, उच्च गति और हल्के शिल्प और DnV अपतटीय मानक |
- |
|
1) HW संस्करण 2 और नए के लिए विनिर्देश मान्य है। पुराने संशोधन के लिए DS:24111x.805.DS3 ver1 देखें। 2) हल्के भार पर आउटपुट वोल्टेज बढ़ेगा (< 1.6A) |
||
