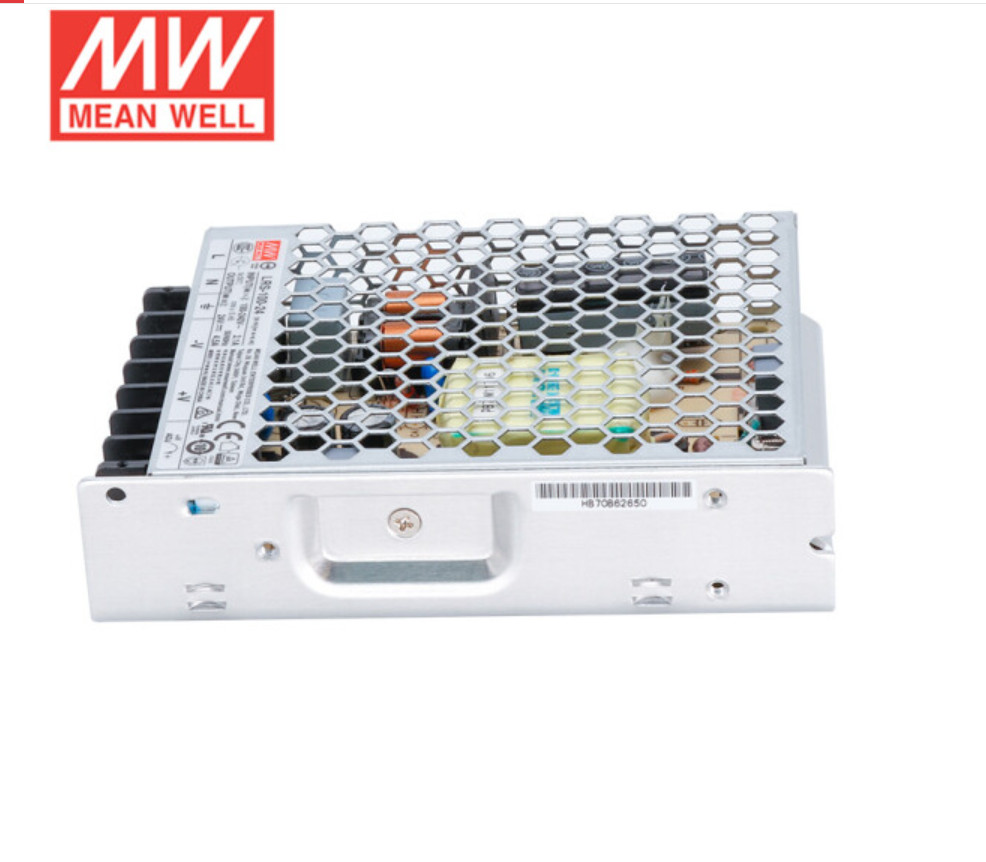

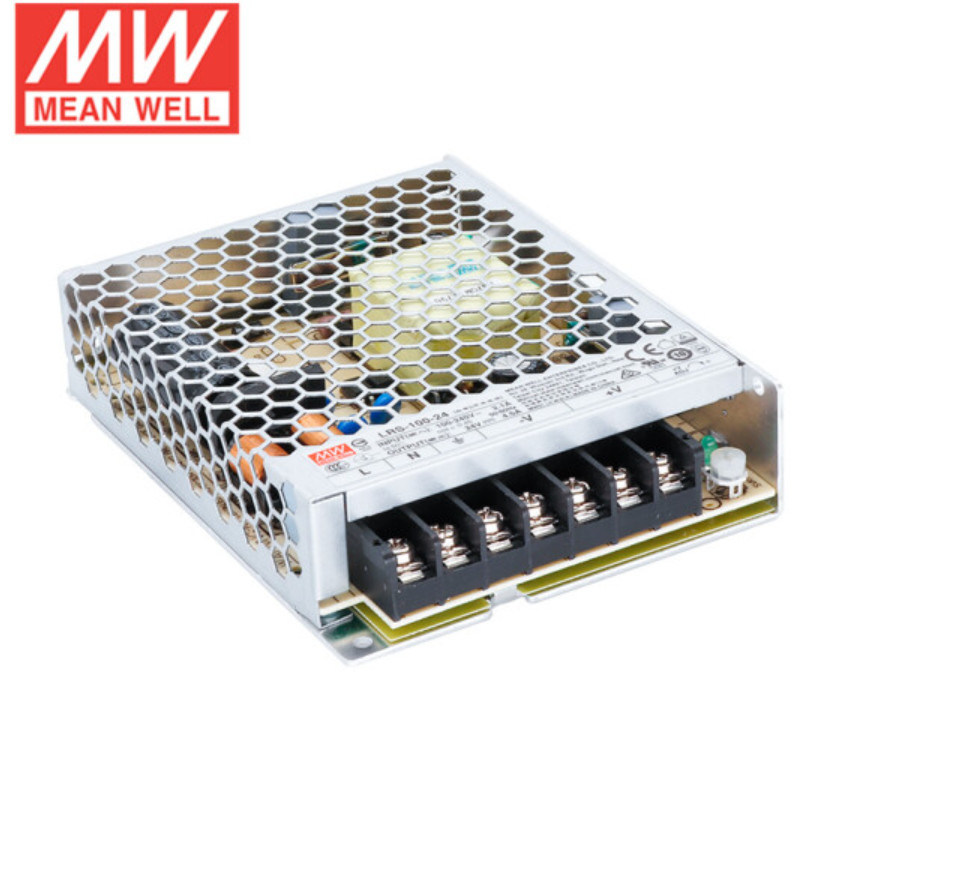

Mean Well LRS Series 100W एकल स्विचिंग पावर सप्लाई LRS-100-12 12V/8.5A/100W 1U thick
विशेषताएं:
अनुप्रयोग:
विवरण:
LRS-100 में पूर्ण सुरक्षा कार्य और 5G एंटी वाइब्रेशन क्षमता है।
यह अंतरराष्ट्रीय सुरक्षा नियमों का अनुपालन करता है।
LRS-100 series serves as a high price to performance power supply solutions for various industrial applications. LRS-100 श्रृंखला विभिन्न औद्योगिक अनुप्रयोगों के लिए बिजली आपूर्ति समाधान के लिए उच्च मूल्य के रूप में कार्य करती है । .
तकनीकी
| मॉडल | एलआरएस 100-3।3 | LRS-100-5 | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 | |
|
आउटपुट |
डीसी वोल्टेज | 3.3V | 5V | 12V | 15V | 24V | 36 वी | 48V |
| रेटेड करंट | 20A | 18A | 8.5A | 7A | 4.5A | 2.8A | 2.3A | |
| वर्तमान सीमा | 0 ~ 20A | 0 ~ 18A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.8A | 0 ~ 2.3A | |
| नामित शक्ति | 66W | 90W | 102W | 105W | 108W | 100.8W | 110.4W | |
| लहर और शोर (अधिकतम)नोट।2 | 100mVp-p | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200 एमवीपी-पी | 200 एमवीपी-पी | |
| वोल्टेज ADJ. रेंज | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| वोल्टेजसहिष्णुता नोट।3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| लाइन विनियमननोट।4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| भार विनियमननोट।5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| SETUP, RISE समय | 500ms, 30ms/230VAC 500ms,30ms/115VAC at full load | |||||||
| समय पकड़ो (प्रकार) | 55ms/230VAC 10ms/115VAC at full load | |||||||
|
इनपुट |
वोल्टेज रेंज | 85 ~ 264VAC 120 ~ 373VDC (Withstand 300VAC surge for 5sec. बिना क्षति के) | ||||||
| आवृत्ति सीमा | 47 ~ 63 हर्ट्ज | |||||||
| दक्षता (प्रकार) | 84.5 प्रतिशत | 86% | 88% | 88.5 प्रतिशत | ९०% | 90.5 प्रतिशत | 91% | |
| एसी करंट (टाइप) | 1.9A/115VAC 1.2A/230VAC | |||||||
| INRUSH CURRENT (टाइप) | COLD START 50A/230VAC | |||||||
| रिसाव वर्तमान | <0.75mA / 240VAC | |||||||
|
सुरक्षा |
ओवर लोड | 110 ~ 150% रेटेड आउटपुट पावर | ||||||
| सुरक्षा प्रकारः हिचकी मोड, दोष की स्थिति को हटाने के बाद स्वचालित रूप से ठीक हो जाता है | ||||||||
| ओवर वोल्टेज | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| सुरक्षा प्रकारः ओ/ओ वोल्टेज बंद करें, पुनर्प्राप्ति के लिए फिर से चालू करें | ||||||||
|
पर्यावरण |
कार्य समय। | -30 ~ +70°C (डेराटिंग वक्र को देखें) | ||||||
| कार्यशील आर्द्रता | 20 ~ 90% आरएच नॉन कंडेनसिंग | |||||||
| भंडारण का समय, आर्द्रता | -40 ~ +85°C, 10 ~ 95% आरएच गैर संघनक | |||||||
| समय संकेतक | ±0.03%/°C (0 ~ 50°C) | |||||||
| वाइब्रेशन | 10 ~ 500 हर्ट्ज, 5 जी 10 मिनट/1 चक्र, X, Y, Z अक्षों के साथ प्रत्येक 60 मिनट | |||||||
| ओवर वोल्टेज श्रेणी | Ⅲ; Compliance to BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; altitude up to 2000 meters | |||||||
|
सुरक्षा& ईएमसी (नोट 8) |
सुरक्षा मानक |
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943।1,BSMI CNS14336-1, EAC TP TC 004,S/NZS62368.1 ((by CB),KC K60950-1 ((for LRS-100-12/24 only), BIS IS13252 ((Part1)): 2010/IEC 60950-1: 2005 अनुमोदित |
||||||
| विथस्टैंड वोल्टेज | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||
| अलगाव प्रतिरोध | I/P-O/P, I/P-FG, O/P-FG:100M ओम / 500VDC / 25°C/ 70% आरएच | |||||||
| ईएमसी उत्सर्जन | Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35 ((केवल LRS-100-12/24 के लिए) | |||||||
| ईएमसी प्रतिरक्षा | मानक EN/EN61000-4-2 के अनुरूप,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, EAC TP TC 020,KC KN32,KN35 ((केवल LRS-100-12/24 के लिए) | |||||||
|
अन्य |
एमटीबीएफ | 3348.9K hrs min. Telcordia SR-332 (Bellcore) ; 677.4Khrs min. MIL-HDBK-217F (25°C) | ||||||
| आयाम | 129*97*30 मिमी (L*W*H) | |||||||
| पैकिंग | 0.34Kg ; 40pcs/14.6Kg/0.92CUFT | |||||||
