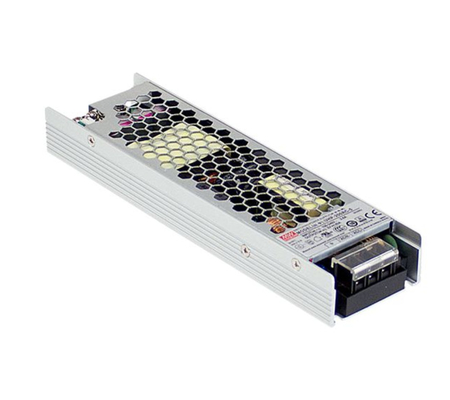

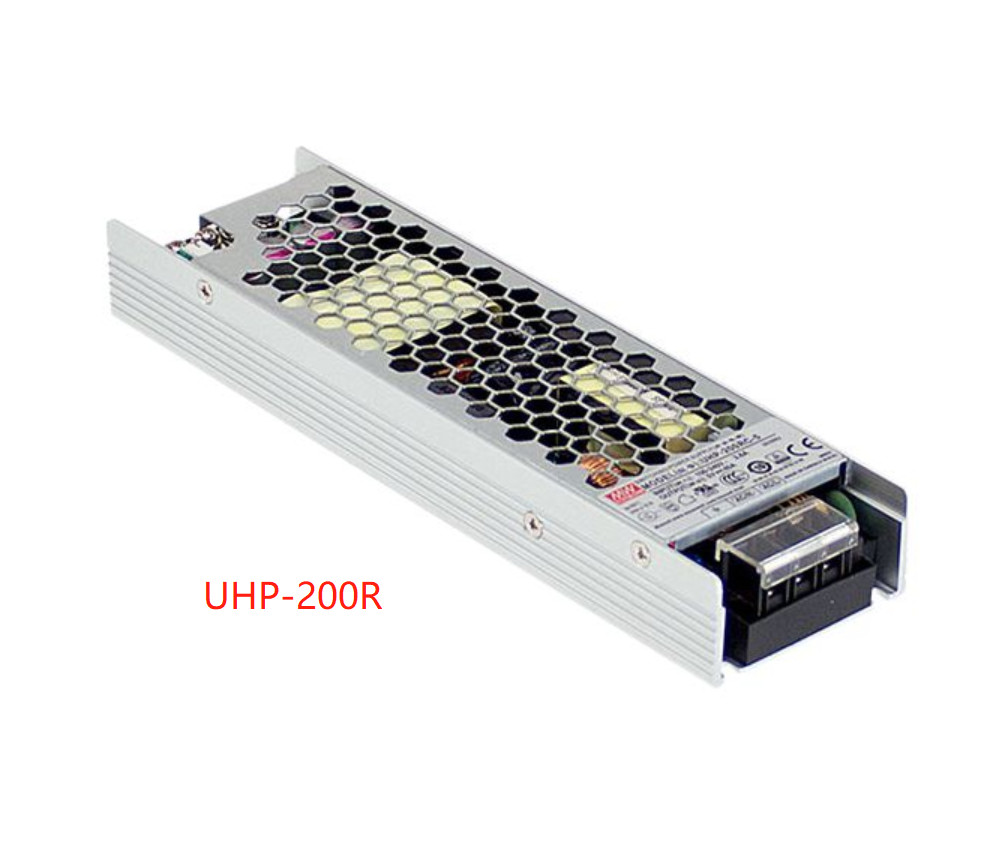

मीन वेल एनक्लोज्ड स्विचिंग पावर सप्लाई AC/DC UHP सीरीज UHP-200(R) UHP-200A UHP-750 UHP-1500 UHP-2500
वाट क्षमता रेंज: 200W ~ 2500W
विशेषताएँ:
पैरामीटर:
| नमूना | यूएचपी-200 -3.3 | यूएचपी-200 -4.2 | यूएचपी-200 -5 | यूएचपी-200 -12 | यूएचपी-200 -15 | यूएचपी-200 -24 | यूएचपी-200 -36 | यूएचपी-200 -48 | यूएचपी-200 -55 | |
|
आउटपुट |
दिष्ट विद्युत धारा का वोल्टेज | 3.3 | 4.2 वी | 5वी | 12वी | 15वी | 24वी | 36वी | 48वी | 55V |
| वर्तमान मूल्यांकित | 40ए | 40ए | 40ए | 16.7ए | 13.4ए | 8.4ए | 5.6ए | 4.2ए | 3.6ए | |
| मूल्यांकित शक्ति | 132W | 168W | 200W | 200.4W | 201W | 201.6W | 201.6W | 201.6W | 201.6W | |
| लहर और शोर (अधिकतम)नोट 2 | 150mVp-पी | 150mVp-पी | 200mVp-पी | 240mVp-पी | 240mVp-पी | 240mVp-पी | 240mVp-पी | 300mVp-पी | 360mVp-पी | |
| वोल्टेज एडीजे।सीमा | 3.2 ~ 3.5 वी | 3.6 ~ 4.4 वी | 4.5 ~ 5.5 वी | 11.4 ~ 12.6 वी | 14.3 ~ 15.8 वी | 22.8 ~ 25.2 वी | 34.2 ~ 37.8 वी | 45.6 ~ 50.4 वी | 45 ~ 58 वी | |
| वोल्टेज सहिष्णुतानोट 3 | ± 2.0% | ± 2.0% | ± 2.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
| लाइन विनियमन | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.3% | ± 0.3% | ± 0.3% | ± 0.3% | ± 0.3% | ± 0.3% | |
| भार विनियमन | ± 1.0% | ± 1.0% | ± 1.0% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| सेटअप, उदय समय | 2000ms, 80ms/230VAC;3000ms, 80ms/115VAC पूर्ण लोड पर; 550ms/230VAC 55V सेटअप समय के लिए | |||||||||
| होल्ड अप टाइम (टाइप) | 10ms/230VAC 10ms/115VAC | |||||||||
|
इनपुट |
वोल्टेज सीमा नोट.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||||||
| आवृति सीमा | 47 ~ 63 हर्ट्ज | |||||||||
| पावर फैक्टर (टाइप।) | पीएफ≥0.94/230VAC पीएफ≥0.98/115VAC पूर्ण लोड पर | |||||||||
| दक्षता (टाइप।) | 89% | 90% | 91% | 93% | 94% | 94% | 94% | 94% | 94% | |
| एसी करंट (टाइप) | 2.2A/115VAC 1.1A/230VAC | |||||||||
| वर्तमान दबाव (टाइप।)नोट.8 | कोल्ड स्टार्ट 40A/115VAC 80A/230VAC | |||||||||
| लीकेज करंट | <0.75mA / 240VAC | |||||||||
|
संरक्षण |
अधिभार |
110 ~ 140% रेटेड आउटपुट पावर | ||||||||
| सुरक्षा प्रकार: हिचकी मोड, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है | ||||||||||
|
वोल्टेज से अधिक |
3.8 ~ 4.6V | 4.62 ~ 5.46V | 5.75 ~ 6.75V | 13.2 ~ 15.6V | 16.5 ~ 19.5V | 26.4 ~ 31.2 वी | 39.6 ~ 46.8V | 52.8 ~ 62.4 वी | 60 ~ 69V | |
| सुरक्षा प्रकार: ओ / पी वोल्टेज बंद करें, पुनर्प्राप्त करने के लिए फिर से बिजली चालू करें | ||||||||||
| ज्यादा तापमान | सुरक्षा प्रकार: ओ / पी वोल्टेज या हिचकी मोड को बंद करें, तापमान नीचे जाने के बाद स्वचालित रूप से ठीक हो जाता है | |||||||||
|
समारोह |
डीसी ओके सिग्नल (वैकल्पिक) | संपर्क रेटिंग (अधिकतम): 15Vdc/10mA प्रतिरोधक भार | ||||||||
| निरर्थक (वैकल्पिक) | समानांतर कनेक्शन सुरक्षा के लिए: समानांतर अनुप्रयोगों के लिए, जब एक पीएसयू काम नहीं कर सकता है, तो दूसरा स्वचालित रूप से सक्षम हो जाएगा।यह सिस्टम क्रैश को रोक सकता है, और सिस्टम की विश्वसनीयता प्रदान कर सकता है | |||||||||
|
वातावरण |
काम कर रहे अस्थायी। | -30 ~ + 70 ℃ ("डेरेटिंग कर्व" देखें) | ||||||||
| काम कर रहे आर्द्रता | 20 ~ 95% आरएच गैर-संघनक | |||||||||
| भंडारण तापमान।, आर्द्रता | -40 ~ + 85 ℃, 10 ~ 95% आरएच गैर-संघनक | |||||||||
| अस्थायी।गुणक | ± 0.03% / ℃ (0 ~ 50 ℃) | |||||||||
| कंपन | 10 ~ 500 हर्ट्ज, 5 जी 10 मिनट / 1 साइकिल, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ | |||||||||
|
सुरक्षा और ईएमसी (नोट.6) |
सुरक्षा मानकों |
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (55V को छोड़कर), CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 स्वीकृत, डिज़ाइन BS EN/EN61558-1,-2-16 . का संदर्भ लें |
||||||||
| जोरदार प्रतिरोध | I/PO/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | |||||||||
| ईएमसी उत्सर्जन | BS EN/EN55032,GB9254, Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, EAC TP TC 020, BSMI CNS13438 का अनुपालन | |||||||||
| ईएमसी प्रतिरक्षा | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), भारी उद्योग स्तर, EAC TP TC 020 का अनुपालन | |||||||||
|
अन्य |
एमटीबीएफ | 2472.1 के घंटा मिनट।Telcordia SR-332 (बेलकोर);257.0K घंटा मिनट।MIL-HDBK-217F (25℃) | ||||||||
| आयाम | 194*55*26मिमी (एल*डब्ल्यू*एच) | |||||||||
| पैकिंग | 0.468 किग्रा; 24 पीसी / 12.2 किग्रा / 0.49 सीयूएफटी; | |||||||||
|
टिप्पणी |
1. विशेष रूप से उल्लिखित सभी मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 2. रिपल और शोर को 20 मेगाहर्ट्ज बैंडविड्थ पर मापा जाता है, जिसमें एक 0.1uf और 47uf समानांतर संधारित्र के साथ समाप्त 12 "ट्विस्टेड जोड़ी-तार का उपयोग किया जाता है। 3. टॉलरेंस: इसमें सेट अप टॉलरेंस, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 4. कम इनपुट वोल्टेज के तहत व्युत्पन्न की आवश्यकता हो सकती है।कृपया अधिक विवरण के लिए व्युत्पन्न वक्र की जाँच करें। 5. 2000 मीटर (6500 फीट) से अधिक ऊंचाई के संचालन के लिए 5 ℃ / 1000 मीटर के परिवेश के तापमान की आवश्यकता होती है 6. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा।अंतिम उपकरण की फिर से पुष्टि की जानी चाहिए कि यह अभी भी EMC के निर्देशों को पूरा करता है।इन ईएमसी परीक्षणों को करने के तरीके के बारे में मार्गदर्शन के लिए, कृपया "घटक बिजली आपूर्ति का ईएमआई परीक्षण" देखें। (जैसा कि http://www.meanwell.com पर उपलब्ध है) 7. वास्तविक माप के अनुसार आर प्रकार की दक्षता रिक्त प्रकार से थोड़ी कम है। 8. दबाव वर्तमान पैरामीटर में 10% सहनशीलता है। ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https:// देखें।www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
