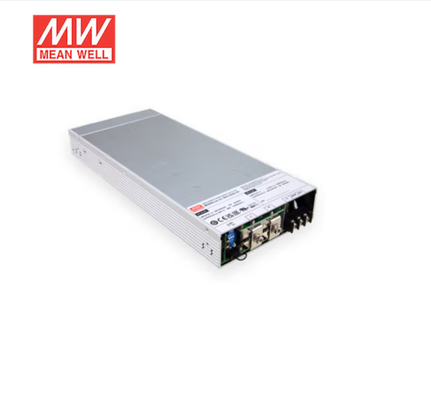

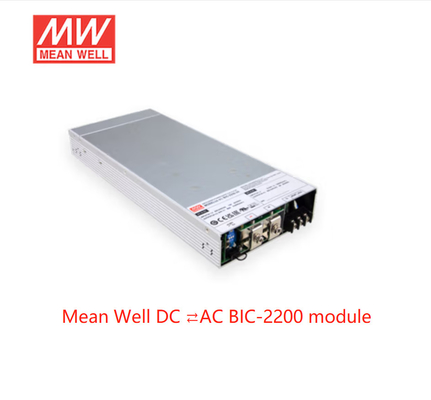

मीन वेल बीआईसी-2200 एसी-डीसी द्वि-दिशात्मक बिजली आपूर्ति 2160W 12V 180A आउटपुट बीआईसी-2200-12
1U कम प्रोफ़ाइल डिज़ाइन
एडी/डीसी और डीसी/एडी रूपांतरण दोनों के लिए 93% रूपांतरण दक्षता के साथ पूर्ण डिजिटल डिज़ाइन
एडी/डीसी और डीसी/एसी के बीच 1ms का अल्ट्राफास्ट स्विचिंग समय।
सीबी/टीयूवी/यूएल 62368-1 प्रमाणित, और डिजाइन आईईसी 62477 विनियमन को संदर्भित करता है
11000W(4+1) तक सक्रिय करंट शेयरिंग
दोनों रूपांतरण मोड में < 3% कम THD
कैनबस कमांड के साथ बल चार्जिंग और रीसायकल मोड (वैकल्पिक)
पूर्ण सुरक्षा: एंटी-आइलैंडिंग सुरक्षा, एसी विफलता सुरक्षा, डीसी ओवीपी, ओएलपी, ओसीपी, ओटीपी
5 साल की वारंटी
तकनीकी
| एसी से डीसी दिशा | मॉडल | बीआईसी-2200-12 | बीआईसी-2200-24 | बीआईसी-2200-48 | बीआईसी-2200-96 | ||||
|
आउटपुट |
डीसी वोल्टेज | 12V | 24V | 48V | 96V | ||||
| रेटेड करंट | 180A | 90A | 45A | 22.5A | |||||
| रेटेड पावर | 2160W | ||||||||
| पूर्ण पावर वोल्टेज रेंज | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| रिपल और शोर (अधिकतम)नोट.2 | 160mVp-p | 260mVp-p | 300mVp-p | 480mVp-p | |||||
| वोल्टेज एडज. रेंज | 10 ~ 15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| वर्तमान रेंज | 0 ~ 180A | 0 ~ 90A | 0 ~ 45A | 0 ~ 22.5A | |||||
| वोल्टेज सहनशीलतानोट.3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| लाइन विनियमन | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| लोड विनियमन | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| सेटअप, वृद्धि समय | 1800ms, 60ms/230VAC पूर्ण लोड पर | ||||||||
|
इनपुट |
एसी वोल्टेज रेंज | 180 ~ 264VAC | |||||||
| आवृत्ति रेंज | 47 ~ 63Hz | ||||||||
| पावर फैक्टर (टाइप) | 0.98/230VAC पूर्ण लोड पर | ||||||||
| दक्षता(टाइप) नोट.5 | 90% | 93% | 93% | 93% | |||||
| एसी करंट (टाइप) | 11A/230VAC | ||||||||
| इनरश करंट (टाइप) | कोल्ड स्टार्ट 35A/230VAC | ||||||||
| लीकेज करंट | <2mA> | ||||||||
| कुल हार्मोनिक विरूपण | <3%(@load=100%/230VAC) | ||||||||
| डीसी से एसी दिशा |
इनपुट (नोट.9) |
रेटेड इनपुट पावर | 1800W | ||||||
| पूर्ण पावर वोल्टेज रेंज | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| डीसी वोल्टेज रेंज | 10 ~15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| अधिकतम इनपुट करंट | 150A | 75A | 37.5A | 18.75A | |||||
|
आउटपुट |
रेटेड आउटपुट पावर (टाइप) (@230V, 50Hz) | 1725VA | |||||||
| वोल्टेज रेंज | 180 ~ 264VAC एसी मेन द्वारा निर्धारित | ||||||||
| आवृत्ति रेंज | 47 ~ 63Hz एसी मेन द्वारा निर्धारित | ||||||||
| एसी करंट (टाइप) | 7.5A/230VAC | ||||||||
| पावर फैक्टर (टाइप) | 0.99/230VAC पूर्ण लोड पर | ||||||||
| दक्षता(टाइप) नोट.5 | 90.5% | 93% | 93% | 93% | |||||
| कुल हार्मोनिक विरूपण | <3%(@load=100%/230VAC) | ||||||||
|
सुरक्षा |
ओवर लोड |
105 ~ 115% रेटेड आउटपुट पावर | |||||||
| एसी से डीसी | स्थिर करंट सीमित, डीसी ओ/पी वोल्टेज को बंद करें डीसी ओ/पी वोल्टेज कम होने के 5 सेकंड बाद, ठीक होने के लिए फिर से चालू करें | ||||||||
| डीसी से एसी | स्थिर पावर डिज़ाइन के साथ सटीक नहीं | ||||||||
| शॉर्ट सर्किट | ओ/पी करंट बंद करें, ठीक होने के लिए फिर से चालू करें | ||||||||
| ओवर वोल्टेज | 17.6 ~ 20.8V | 33.6 ~ 39.2V | 72.6 ~ 86V | 134 ~ 157V | |||||
| सुरक्षा प्रकार : ओ/पी वोल्टेज बंद करें, ठीक होने के लिए फिर से चालू करें | |||||||||
| ओवर तापमान | ओ/पी वोल्टेज बंद करें, तापमान कम होने के बाद स्वचालित रूप से ठीक हो जाता है | ||||||||
| आइलैंडिंग सुरक्षा | एसी ओ/पी वोल्टेज बंद करें, ठीक होने के लिए फिर से चालू करें | ||||||||
|
फ़ंक्शन |
रिमोट ऑन-ऑफ कंट्रोल | विद्युत संकेत या ड्राई कॉन्टैक्ट द्वारा शॉर्ट: पावर ऑन ओपन: पावर ऑफ कृपया निम्नलिखित में फ़ंक्शन मैनुअल देखें | |||||||
| द्वि-दिशा स्विच समय (टाइप) | 1ms | ||||||||
| अलार्म सिग्नल | टी-अलार्म, डीसी-ओके और फॉल्ट के लिए पृथक टीटीएल सिग्नल आउटपुट। कृपया निम्नलिखित पृष्ठों में फ़ंक्शन मैनुअल देखें | ||||||||
| सहायक शक्ति | 12V@0.5Aसहनशीलता±5%, रिपल 150mVp-p | ||||||||
|
बैटरी मोड रेटेड करंट(डिफ़ॉल्ट) नोट.7 |
एसी से डीसी | 160A | 80A | 40A | 20A | ||||
| संचार द्वारा समायोजित किया जा सकता है | |||||||||
| डीसी से एसी | 120A | 64A | 32A | 16A | |||||
| संचार द्वारा समायोजित किया जा सकता है | |||||||||
|
पर्यावरण |
कार्य तापमान | -30 ~ +70℃ ("डीरेटिंग कर्व" देखें) | |||||||
| कार्यकारी आर्द्रता | 20 ~ 90% RH गैर-संघनक | ||||||||
| भंडारण तापमान, आर्द्रता | -40 ~ +85℃, 10 ~ 95% RH गैर-संघनक | ||||||||
| तापमान गुणांक | ±0.03%/℃ (0 ~ 45℃) | ||||||||
| कंपन | 10 ~ 500Hz, 2G 10min./1चक्र, X, Y, Z अक्षों के साथ प्रत्येक 60min. | ||||||||
|
सुरक्षा और ईएमसी (नोट 4) |
सुरक्षा मानक | UL62368-1, CAN/CSA C22.2 No.62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1(अनुरोध पर) स्वीकृत | |||||||
| वोल्टेज का सामना करेंनोट.8 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:500VAC | ||||||||
| इंसुलेशन प्रतिरोधनोट.8 | I/P-O/P, I/P-FG, O/P-FG:100M ओम / 500VDC / 25℃/ 70% RH | ||||||||
|
ईएमसी उत्सर्जन |
बीएस एन/एन55032 | ||||||||
| पैरामीटर | मानक | परीक्षण स्तर / नोट | |||||||
| संचालित | बीएस एन/एन55032 (सीआईएसपीआर32) | कक्षा बी | |||||||
| विकिरणित | बीएस एन/एन55032 (सीआईएसपीआर32) | कक्षा ए | |||||||
| हार्मोनिक करंट | बीएस एन/एन61000-3-2 | कक्षा ए | |||||||
| वोल्टेज झिलमिलाहट | बीएस एन/एन61000-3-3 | ----- | |||||||
|
ईएमसी प्रतिरक्षा |
बीएस एन/एन55035, बीएस एन/एन61000-6-2 | ||||||||
| पैरामीटर | मानक | परीक्षण स्तर / नोट | |||||||
| ईएसडी | बीएस एन/एन61000-4-2 | स्तर 3, 8KV हवा ; स्तर 2, 4KV संपर्क | |||||||
| विकिरणित | बीएस एन/एन61000-4-3 | स्तर 3 | |||||||
| ईएफटी / बर्स्ट | बीएस एन/एन61000-4-4 | स्तर 3 | |||||||
| सर्ज | बीएस एन/एन61000-6-2 | 2KV/लाइन-लाइन 4KV/लाइन-अर्थ | |||||||
| संचालित | बीएस एन/एन61000-4-6 | स्तर 3 | |||||||
| चुंबकीय क्षेत्र | बीएस एन/एन61000-4-8 | स्तर 4 | |||||||
| वोल्टेज डिप्स और इंटरप्शंस | बीएस एन/एन61000-4-11 |
>95% डिप 0.5 अवधि, 30% डिप 25 अवधि, >95% रुकावटें 250 अवधि |
|||||||
|
अन्य |
एमटीबीएफ | 462.9K घंटे मिनट। टेल्कोर्डिया एसआर-332 (बेलकोर) ; 46K घंटे मिनट। एमआईएल-एचडीबीके-217एफ (25℃) | |||||||
| आयाम | 330*140*41mm (L*W*H) | ||||||||
| पैकिंग | 2.9Kg; 4pcs/12.6Kg/1.25CUFT | ||||||||
