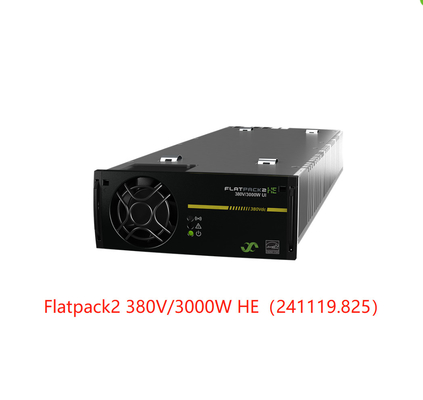

एल्टेक रेक्टिफायर मॉड्यूल फ्लैटपैक2 380/3000

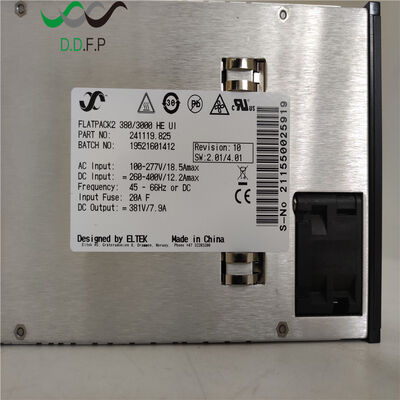

380Vdc 3000W उच्च दक्षता रेक्टिफायर मॉड्यूल (भाग संख्या. 241119.825)
फ्लैटपैक2 380V/3000W HE अवलोकन
फ्लैटपैक2 380V/3000W HE रेक्टिफायर आउटपुट पर OR-ING सुरक्षा और असाधारण पावर आउटपुट के साथ उच्च दक्षता प्रदान करता है। यह मॉड्यूल न्यूनतम नुकसान के साथ शुद्ध बैटरी बैकअप डीसी वोल्टेज वितरित करता है, जिससे केंद्रीय बैकअप पावर सिस्टम में कम-विश्वसनीयता वाले डीसी-एसी चरण को समाप्त किया जा सके ताकि विश्वसनीयता और दक्षता को अधिकतम किया जा सके।
डेटा सेंटरों में 380 Vdc के लिए HE रेक्टिफायर
स्मार्टपैक2 नियंत्रक द्वारा निगरानी किए जाने वाले बड़े पावर सिस्टम बनाने के लिए 72 रेक्टिफायर तक के स्टैक कैबिनेट।
मुख्य विशेषताएं
- पावर घनत्व - 33 W/इंच³
- उच्च दक्षता - 96.2%
- आउटपुट पर OR-ING सुरक्षा
- हॉट प्लगेबल - MTTR 5 मिनट
तकनीकी विशिष्टताएँ
| मॉडल |
फ्लैटपैक2 380/3000 HE (UI) |
| भाग संख्या |
241119.825 |
| इनपुट डेटा |
| वोल्टेज (नाममात्र) |
176 - 277 VAC / 260 - 400 VDC¹ |
| वोल्टेज (रेंज) |
85 - 305 VAC / 260 - 410 VDC¹ |
| आवृत्ति |
45 - 66 हर्ट्ज / 15 - 18.5 हर्ट्ज² / डीसी¹ |
| करंट (अधिकतम) @ नाममात्र इनपुट, पूर्ण लोड पर |
18.2 ARMS |
| पावर फैक्टर |
50% लोड या उससे अधिक पर > 0.99 |
| अन्य विशिष्टताएँ |
L और N में फ्यूज, इनपुट रेंज से बाहर होने पर वैरिएस्टर डिस्कनेक्ट |
| आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) |
381 VDC |
| वोल्टेज (समायोज्य रेंज) |
300 - 400 VDC |
| # Pb सेल समर्थित |
156 - 168³ |
| पावर निरंतर (अधिकतम) |
3000 W |
| पावर @ 85 VAC / 85 VDC पर |
1200 W |
| करंट निरंतर (अधिकतम) |
9 A (@VOUT < 336 VDC) / 7.9 A (@ VOUT = 381 VDC)करंट शेयरिंग (10 - 100% लोड) |
| 10 से 100% लोड तक अधिकतम करंट का ±5% |
स्थिर वोल्टेज विनियमन (10 - 100% लोड) |
| ±0.5% |
गतिशील वोल्टेज विनियमन |
| 10-90% या 90-10% लोड भिन्नता के लिए ±2.0%, विनियमन समय < 10 ms&sup5; |
होल्ड अप टाइम> 20 ms; 1500 W लोड पर आउटपुट वोल्टेज > 300 VDC |
| रिपल |
< 1000 mVP-P , 30 मेगाहर्ट्ज बैंडविड्थ |
| सुरक्षा |
ओवरवोल्टेज शटडाउन, हॉट प्लग-इन - इनरश करंट लिमिटिंग, ORing डायोड, फ्यूज&sup5;, शॉर्ट सर्किट प्रूफ, उच्च तापमान सुरक्षा, ओवरलोड शटडाउन&sup4; |
| अन्य विशिष्टताएँ |
दक्षता @ 230 VAC / 380VDC इनपुट पर |
| 96.2% / 96.6% |
| अलगाव |
3.0 kVAC - इनपुट से आउटपुट, 1.5 kVAC - इनपुट से अर्थ, 1.5 kVDC - आउटपुट से अर्थ, 3.0 kVAC - CAN से प्राइमरी, 3.0 kVAC - CAN से सेकेंडरी |
| अलार्म (लाल एलईडी) |
लो मेन शटडाउन, हाई और लो तापमान शटडाउन, रेक्टिफायर फेलियर, आउटपुट पर ओवरवोल्टेज शटडाउन, फैन फेलियर, लो वोल्टेज अलार्म, CAN बस फेलियर |
| चेतावनी (पीली एलईडी) |
पावर डेरेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवोल्टेज पर फ्लैशिंग |
| सामान्य (हरी एलईडी) |
इनपुट और आउटपुट ठीक हैं |
| ध्वनिक शोर, नाममात्र इनपुट और पूर्ण लोड पर |
< 40dBA @Tambient |
| < 25°C / 40°C |
MTBF (टेलकोर्डिया SR-232 Iss.3 Meth. II Case L1)2,291,210 घंटे (@ Tambient = 25 °C)<58dBA @ Tambient>ऑपरेटिंग तापमान |
| -40 से +75°C (-40 से +167°F), आर्द्रता 5 - 95% RH नॉन-कंडेंसिंग। आउटपुट पावर 50°C (122°F) पर 3000W से 75°C (167°F) पर 980W तक रैखिक रूप से कम हो जाती है। |
भंडारण तापमान |
| -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH नॉन-कंडेंसिंग |
आयाम [WxHxD] / वजन |
| 109 x 41.5 x 327 मिमी (4.25 x 1.69 x 13") / < 1.95 किग्रा (4.3 एलबीएस) |
डिजाइन मानक |
| विद्युत सुरक्षा |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 No. 60950-1-07EMC |
| EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010, IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 भाग 15:2013 |
| पर्यावरण |
परीक्षण के अनुसार: ETSI EN 300 019: 2-1 (क्लास 1.2) और 2-2 (क्लास 2.3) IEC 62040-5-3:2016 क्लॉज 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियाँ। IEC 62040-5-3:2016 क्लॉज 4.3 के अनुसार अन्य ऑपरेटिंग स्थितियाँ, सूचित किया जाना चाहिए 2011/65/EU (RoHS) और 2012/19/EU (WEEE) |
| नोट्स: |
¹ DC इनपुट समर्थन rev. 7 से pn 241119.825IA के माध्यम से पेश किया गया। अनुरोध पर कम DC वोल्टेज के लिए समर्थन |
| ² 16 2/3 हर्ट्ज आवृत्ति रेंज केवल 230 VAC +/-15% के लिए समर्थित है। अधिकतम उपलब्ध पावर 1000 W तक कम हो जाती है |
³ 156 कोशिकाओं के लिए न्यूनतम परीक्षण वोल्टेज 1.923 V/सेल है। 168 सेल के लिए अधिकतम बूस्ट वोल्टेज 2.38 V/सेल है |
⁴ यदि ओवरलोडेड या लोड फॉल्ट 10 सेकंड के बाद भी ठीक नहीं होता है (Vout < 200 VDC के रूप में परिभाषित) तो यह स्थायी रूप से बंद हो जाएगा (रीसेट करने के लिए पावर साइकिल)
⁵ rev. 9 से, pn 241119.825IA के माध्यम से पेश किया गया
