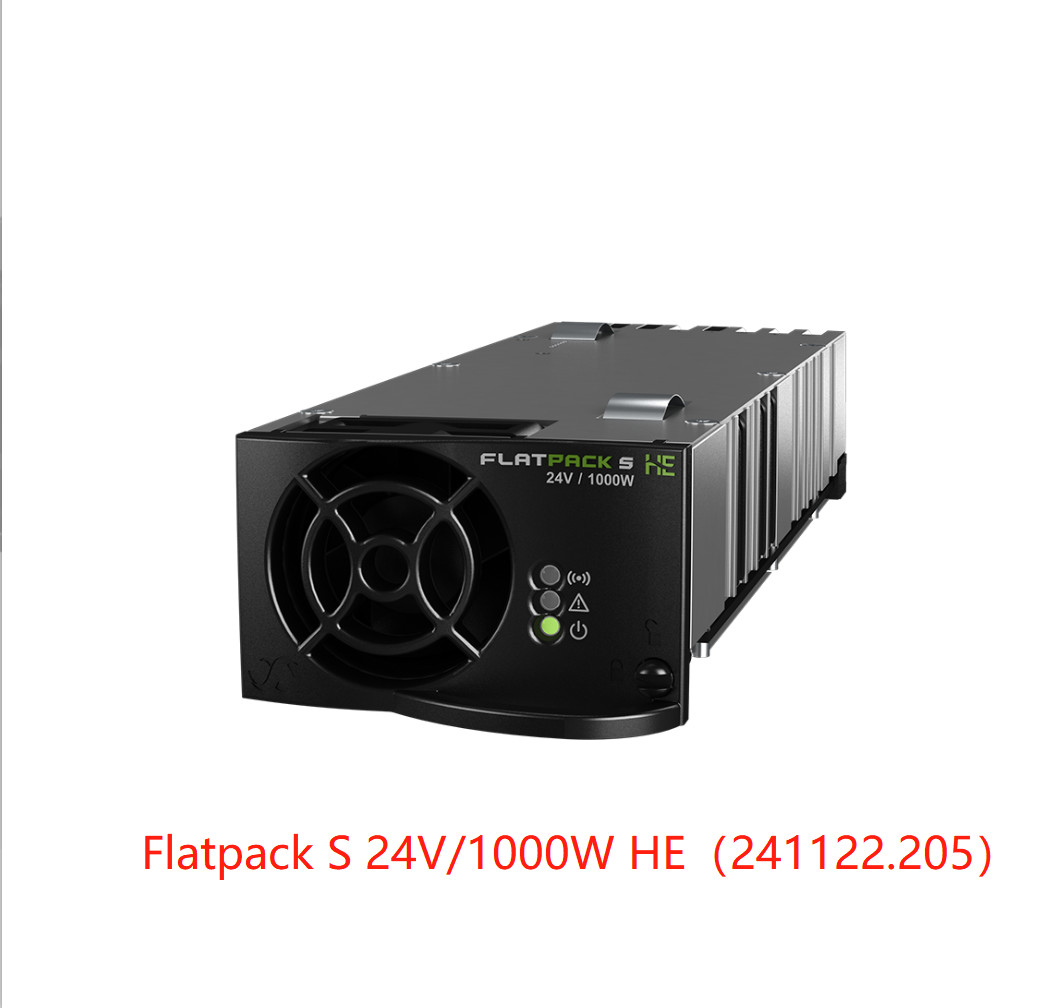

Eltek रेक्टिफायर मॉड्यूल फ्लैटपैकS 24V 1000W फ्लैटपैक2 24/1000HE (पार्ट नंबर: 241122.205)
इन बाजारों में अनुप्रयोगों को अत्याधुनिक, विश्वसनीय और सुरक्षित DC पावर सिस्टम की आवश्यकता होती है। फ्लैटपैक S अपने सेगमेंट में एक उद्योग-अग्रणी पावर घनत्व, कई सुरक्षा कार्य, विस्तृत ऑपरेटिंग तापमान रेंज और अपने छोटे 217 मिमी गहरे आवास में शानदार विश्वसनीयता प्रदान करता है।
Smartpack S कंट्रोलर के साथ 3U रैक में उपयोग किया जाता है, फ्लैटपैक S रेक्टिफायर कम से कम स्थान, 18 लीटर से कम और कम गर्मी अपव्यय का उपयोग करके 2 से 8kW अनुप्रयोगों को कवर करते हैं।
पैरामीटर:
| मॉडल | फ्लैटपैक S 24/1000 HE |
| पार्ट नंबर | 241122.205 |
| इनपुट डेटा | |
| वोल्टेज (नाममात्र रेंज) | 185 VAC/DC - 305 VAC / 300VDC |
| वोल्टेज (ऑपरेटिंग रेंज) | 85 VAC/DC - 305 VAC / 300VDC |
| आवृत्ति (नाममात्र / रेंज) | 45 - 66 हर्ट्ज / DC |
| अधिकतम करंट | 5.9 ARMS |
| पावर फैक्टर | 50% लोड या उससे अधिक पर > 0.99 |
| सुरक्षा |
फ्यूज 305 V से ऊपर शटडाउनAC / 300 VDC |
| आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) | 26.7 VDC |
| वोल्टेज (समायोज्य रेंज) | 21 - 29 VDC |
| अधिकतम पावर, नाममात्र इनपुट | 1000 W |
| अधिकतम पावर, @ 85 VAC/DC | 440 W |
| अधिकतम करंट | 41.7 A (@Vआउट < 24 VDC) |
| करंट शेयरिंग | 10 से 100% लोड से अधिकतम करंट का ±5% |
| स्थिर वोल्टेज विनियमन (10-100% लोड) | ±0.5% |
| डायनेमिक वोल्टेज विनियमन | 10-90% या 90-10% लोड भिन्नता के लिए ±5.0%, विनियमन समय< 50ms |
| होल्ड अप टाइम | >20ms; आउटपुट वोल्टेज > 21 VDC |
| रिपल | < 150 mVPP , 30 मेगाहर्ट्ज बैंडविड्थ |
|
|
ब्लॉकिंग OR-ing डायोड, शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज सुरक्षा और उच्च तापमान सुरक्षा |
| अन्य विशिष्टताएँ | |
| पीक दक्षता | 92.5 % |
| अलगाव | 3.0 kVAC - इनपुट और आउटपुट, 1.5 kVAC - इनपुट अर्थ, 0.5 kVDC - आउटपुट अर्थ |
| अलार्म (लाल एलईडी) | कम मेन्स शटडाउन, उच्च और निम्न तापमान शटडाउन, रेक्टिफायर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे की विफलता, कम वोल्टेज अलार्म, CAN बस विफलता |
| चेतावनी (पीला एलईडी) | पावर डी-रेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग |
| सामान्य (हरा एलईडी) | इनपुट और आउटपुट ठीक है |
| संभावित अलार्म रिले (सामान्य रूप से बंद) | अलार्म और मेन्स आउटेज पर खुलता है |
| MTBF (Telcordia SR-232 Iss.3 Meth. II केस L1) | >1 975 044 (@ Tपरिवेश: 25 °C) |
| ऑपरेटिंग तापमान (5 - 95% RH गैर-संघनित) | - 40 - 85°C [-40 - 185°F ] |
| अधिकतम आउटपुट पावर तापमान / तक डी-रेट करता है | 45°C [+113°F] / 400 W |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनित |
| आयाम [WxHxD] / वजन | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| डिजाइन मानक | |
|
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 भाग 15:2013 |
| समुद्री | DNVGL-CG-03391), ABS PDA प्रमाणपत्र1) |
|
|
ETSI EN 300 019: 2-1 (कक्षा 1.2) & 2-2 (कक्षा 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियाँ। IEC 62040-5-3:2016 खंड 4.3 के अनुसार अन्य ऑपरेटिंग स्थितियाँ, सलाह दी जानी चाहिए |
| 1) केवल पार्ट नंबर 241122.205M के लिए मान्य | |
