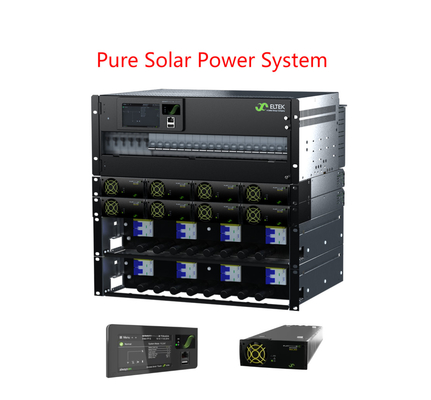

एलटेक का सौर स्वायत्त बिजली कोर फ्लैटपैक2 उत्पाद परिवार पर आधारित है, जो एक एकल स्मार्टपैक2 नियंत्रक के साथ पूर्ण और लचीले समाधानों में पूरी तरह से एकीकृत है
पावर कोर में एकीकृत बैटरी वितरण, डीसी लोड वितरण, पीवी कनेक्शन पैनल के साथ सौर चार्जर है। पावर कोर लचीला है और बदलती मांगों को पूरा करने के लिए आसानी से अपग्रेड किया जा सकता है।

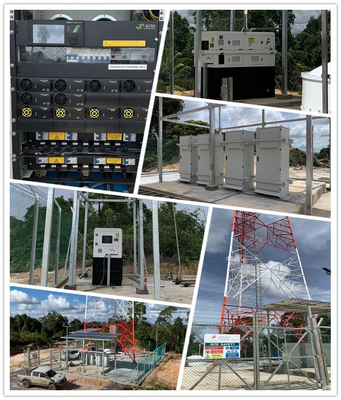

सौर स्वायत्त साइट पीवी पैनलों से संचालित होती है और साइक्लिंग बैटरी के संयोजन के साथ पूरे दिन के दौरान सभी आवश्यक बिजली की आपूर्ति करती है।

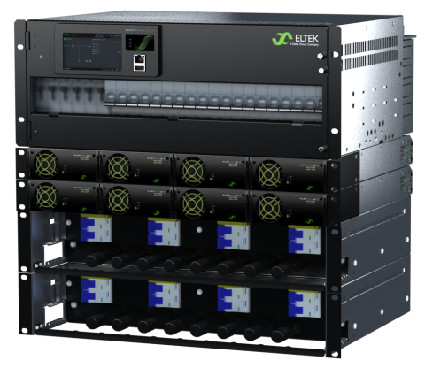

1पूर्ण प्रणाली
2. स्मार्टपैक2 टच कंट्रोलर
3ईथरनेट पोर्ट के माध्यम से उन्नत नियंत्रण और निगरानी
4. एमपीपीटी के साथ HE FP2 सौर
5अधिकतम पीवी क्षमता 24 किलोवाट
6डीसी एसपीडी के साथ पीवी कनेक्शन पैनल (वैकल्पिक)
7गर्म प्लग करने योग्य मॉड्यूल
8. 19 ′′/4U वितरण चेसिस
9. 8 गुना तक बैटरी ब्रेकर की स्थिति
10एलवीबीडी
11. 18 गुना तक लोड ब्रेकर की स्थिति
12. LVLD1
13. LVLD2 (वैकल्पिक)
14वैश्विक अनुमोदन
| मॉडल | 300A वितरण | 500A वितरण | |||||
| भाग संख्या (संरचित शक्ति प्रणाली) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| पावर मॉड्यूल | |||||||
| Flatpack2 सौर चार्जर1) | Flatpack2 48/3200 HE सौर | ||||||
| इनपुट डेटा (सोलर चार्जर) | |||||||
| वोल्टेज (रेंज) | 85-420 VDC (ऑपरेटिंग रेंज) 100-380 VDC (MPPT रेंज) | ||||||
| वोल्टेज (स्टार्ट-अप) | 150 वीडीसी | ||||||
| अधिकतम धारा | 20 एडीसी | ||||||
| पीवी कनेक्शन पैनल | |||||||
| पीवी सरणी के लिए सेवा स्विच | 4 पीसी 2-पोल | 8 पीसी 2-पोल | |||||
| डीसी एसपीडी प्रकार 2 (वैकल्पिक) | 4 पीसी तक | 8 पीसी तक | |||||
| आउटपुट DATA | |||||||
| वोल्टेज | -48 वीडीसी | -48 वीडीसी | |||||
| वर्तमान (अधिकतम) | 300 ए | 500 ए | |||||
| बैटरी वितरण | |||||||
| ब्रेकर पोजीशन की संख्या | 6x (एकल पोल) | 8x (एकल पोल) | |||||
| एलवीबीडी | 300 ए | 500 ए | |||||
| बैटरी ब्रेकर का प्रकार | प्लग-इन प्रकार (डी फ्रेम) | ||||||
| भार वितरण | |||||||
| लोड स्थानों की संख्या | 18x18 मिमी तक | 16x 18 मिमी तक | |||||
| LVLD 1 |
300 ए (अधिकतम 12x 18 मिमी या 4x 27 मिमी + 6x 18 मिमी) |
300 ए (अधिकतम 10x 18 मिमी या 4x 27 मिमी + 4x 18 मिमी) |
|||||
| LVLD 2 (वैकल्पिक) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
|||||
| लोड ब्रेकर का प्रकार | डीआईएन रेल पर लगा हुआ, 18 मिमी और 27 मिमी चौड़ा | ||||||
| नियंत्रण और निगरानी | |||||||
| नियंत्रण और निगरानी इकाई2) | स्मार्टपैक2 टच + स्मार्टपैक2 बेसिक + आई/ओ मॉनिटर टाइप2 | ||||||
| घुड़सवार स्थान | दरवाजे के पैनल को माउंट किया गया | ||||||
| स्थानीय परिचालन | टच-पैड और ग्राफिक रंग प्रदर्शन के माध्यम से मेनू निर्देशित संचालन | ||||||
| दूरस्थ संचालन | दूरस्थ/स्थानीय निगरानी और नियंत्रण के लिए ईथरनेट WEB ब्राउज़र के माध्यम से | ||||||
| अन्य विनिर्देश | |||||||
| परिचालन तापमान | -40 से +70 °C [-40 से +158 °F]3) | ||||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F] | ||||||
| आयाम (W x D x H)5) |
482 x 384 x 311 (7U) मिमी [19 x 15.1 x 12.3 इंच] |
482 x 384 x 445 (10U) मिमी [19 x 15.1 x 17.5 इंच] |
|||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 12 किलोग्राम | लगभग 19 किलोग्राम | |||||
| डिजाइन मानक | |||||||
| विद्युत सुरक्षा | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| ईएमसी | ईटीएसआई एन 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, एन 61000-6-4:2019 | , | |||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 v2.3.1:2017, ईटीएसआई एन 300 019-2-2 v2.4.1:2017, ईटीएसआई एन 300 019-2-3 v2.4.1:2015, ईटीएसआई एन 300 132-2 v2.6.1:2019 आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य परिचालन स्थितियाँ IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
||||||
|
1) विवरण के लिए Flatpack2 सौर चार्जर डेटाशीट देखें 2) विवरण के लिए Smartpack2 टच कंट्रोलर डेटाशीट देखें |
3) +45 से +70 °C [+113 से +158 °F] के साथ घटाया गया प्रदर्शन 4) कैबिनेट की न्यूनतम गहराई 400 मिमी [15.7 इंच] है |
||||||
आवेदनः
· रेडियो बेस स्टेशन/ सेल साइट
· एलटीई / 4जी / वाईमैक्स
· वितरित एंटीना प्रणाली
· माइक्रोवेव
· ब्रॉडबैंड
