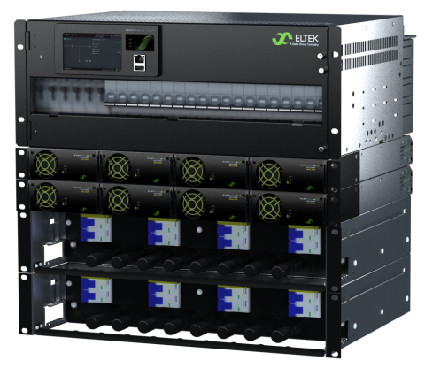

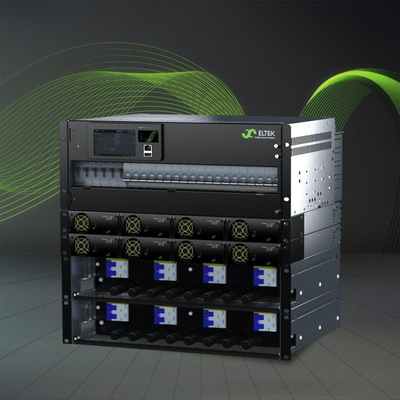

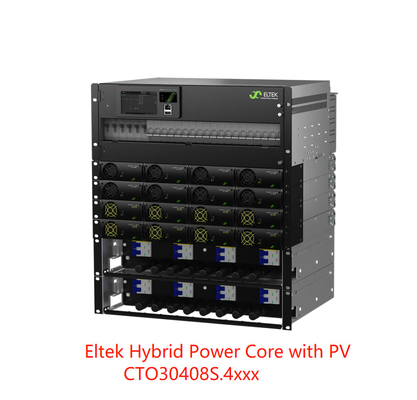

एल्टेक का सोलर ऑटोनॉमस पावर कोर फ्लैटपैक2 उत्पाद परिवार पर आधारित है, जो एक ही स्मार्टपैक2 नियंत्रक के साथ पूर्ण और लचीले समाधानों में पूरी तरह से एकीकृत है
पावर कोर में एकीकृत बैटरी वितरण, डीसी लोड वितरण, PV कनेक्शन पैनल के साथ सौर चार्जर हैं। पावर कोर लचीला है और बदलती मांगों को पूरा करने के लिए आसानी से अपग्रेड किया जा सकता है।

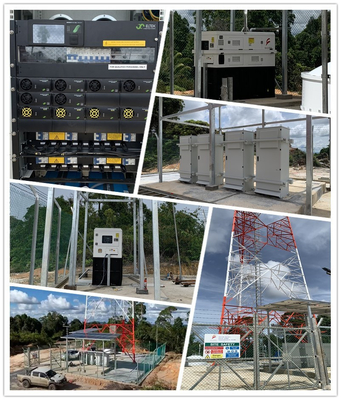

सोलर ऑटोनॉमस साइट PV पैनल से संचालित होती है और साइक्लिंग बैटरी के संयोजन के साथ पूरे दिन आवश्यक सभी बिजली की आपूर्ति करती है।
1. पूर्ण प्रणाली
2. स्मार्टपैक2 टच कंट्रोलर
3. ईथरनेट पोर्ट के माध्यम से उन्नत नियंत्रण और निगरानी
4. HE FP2 सोलर MPPT के साथ
5. अधिकतम PV क्षमता 24kw
6. डीसी SPD के साथ PV कनेक्शन पैनल (विकल्प)
7. हॉट प्लग करने योग्य मॉड्यूल
8. 19”/4U वितरण चेसिस
9. 8x तक बैटरी ब्रेकर पोजीशन
10. LVBD
11. 18x तक लोड ब्रेकर पोजीशन
12. LVLD1
13. LVLD2 (वैकल्पिक)
14. वैश्विक अनुमोदन
| मॉडल | 300A वितरण | 500A वितरण | |||||
| पार्ट नंबर (कॉन्फ़िगर किए गए पावर सिस्टम) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| पावर मॉड्यूल | |||||||
| फ्लैटपैक2 सोलर चार्जर1) | फ्लैटपैक2 48/3200 HE सोलर | ||||||
| इनपुट डेटा (सोलर चार्जर) | |||||||
| वोल्टेज (रेंज) | 85-420 VDC (ऑपरेटिंग रेंज) 100-380 VDC (MPPT रेंज) | ||||||
| वोल्टेज (स्टार्ट-अप) | 150 VDC | ||||||
| अधिकतम करंट | 20 ADC | ||||||
| PV कनेक्शन पैनल | |||||||
| PV एरे के लिए सर्विस स्विच | 4 पीसी 2-पोल | 8 पीसी 2-पोल | |||||
| डीसी SPD टाइप 2 (विकल्प) | 4 पीसी तक | 8 पीसी तक | |||||
| आउटपुट डेटा | |||||||
| वोल्टेज | -48 VDC | -48 VDC | |||||
| करंट (अधिकतम) | 300 ए | 500 ए | |||||
| बैटरी वितरण | |||||||
| ब्रेकर पोजीशन की संख्या | 6x (सिंगल पोल) | 8x (सिंगल पोल) | |||||
| LVBD | 300 ए | 500 ए | |||||
| बैटरी ब्रेकर प्रकार | प्लग-इन प्रकार (डी-फ्रेम) | ||||||
| लोड वितरण | |||||||
| लोड पोजीशन की संख्या | 18x 18 मिमी तक | 16x 18 मिमी तक | |||||
| LVLD 1 |
300 ए (अधिकतम 12x 18 मिमी या 4x 27 मिमी + 6x 18 मिमी) |
300 ए (अधिकतम 10x 18 मिमी या 4x 27 मिमी + 4x 18 मिमी) |
|||||
| LVLD 2 (विकल्प) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
|||||
| लोड ब्रेकर प्रकार | डीआईएन रेल माउंटेड, 18 मिमी और 27 मिमी चौड़ा | ||||||
| नियंत्रण और निगरानी | |||||||
| नियंत्रण और निगरानी इकाई2) | स्मार्टपैक2 टच + स्मार्टपैक2 बेसिक + I/O मॉनिटर टाइप2 | ||||||
| माउंटिंग स्थान | डोर पैनल माउंटेड | ||||||
| स्थानीय संचालन | टच-पैड और ग्राफिकल कलर डिस्प्ले के माध्यम से मेनू निर्देशित संचालन | ||||||
| रिमोट ऑपरेशन | WEB ब्राउज़र के माध्यम से रिमोट/स्थानीय निगरानी और नियंत्रण के लिए ईथरनेट | ||||||
| अन्य विशिष्टताएँ | |||||||
| ऑपरेटिंग तापमान | -40 से +70 °C [-40 से +158 °F]3) | ||||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F] | ||||||
| आयाम (डब्ल्यू x डी x एच)5) |
482 x 384 x 311 (7U) मिमी [19 x 15.1 x 12.3 इंच] |
482 x 384 x 445 (10U) मिमी [19 x 15.1 x 17.5 इंच] |
|||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 12 किलो [26 एलबीएस] | लगभग 19 किलो [42 एलबीएस] | |||||
| डिजाइन मानक | |||||||
| विद्युत सुरक्षा | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| ईएमसी | ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 | , | |||||
| पर्यावरण |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017, ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019 IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य परिचालन स्थितियाँ। IEC 62040-5-3:2016 खंड 4.3 के अनुसार अन्य परिचालन स्थितियों को सलाह दी जानी चाहिए |
||||||
|
1) विवरण के लिए फ्लैटपैक2 सोलर चार्जर डेटाशीट देखें 2) विवरण के लिए स्मार्टपैक2 टच कंट्रोलर डेटाशीट देखें |
3) +45 से +70 °C [+113 से +158 °F] कम प्रदर्शन के साथ 4) अनुशंसित न्यूनतम कैबिनेट गहराई 400 मिमी [15.7 इंच] है |
||||||
