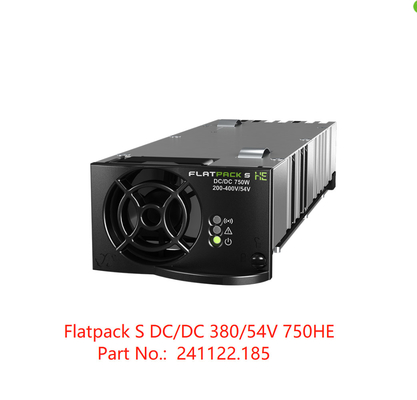

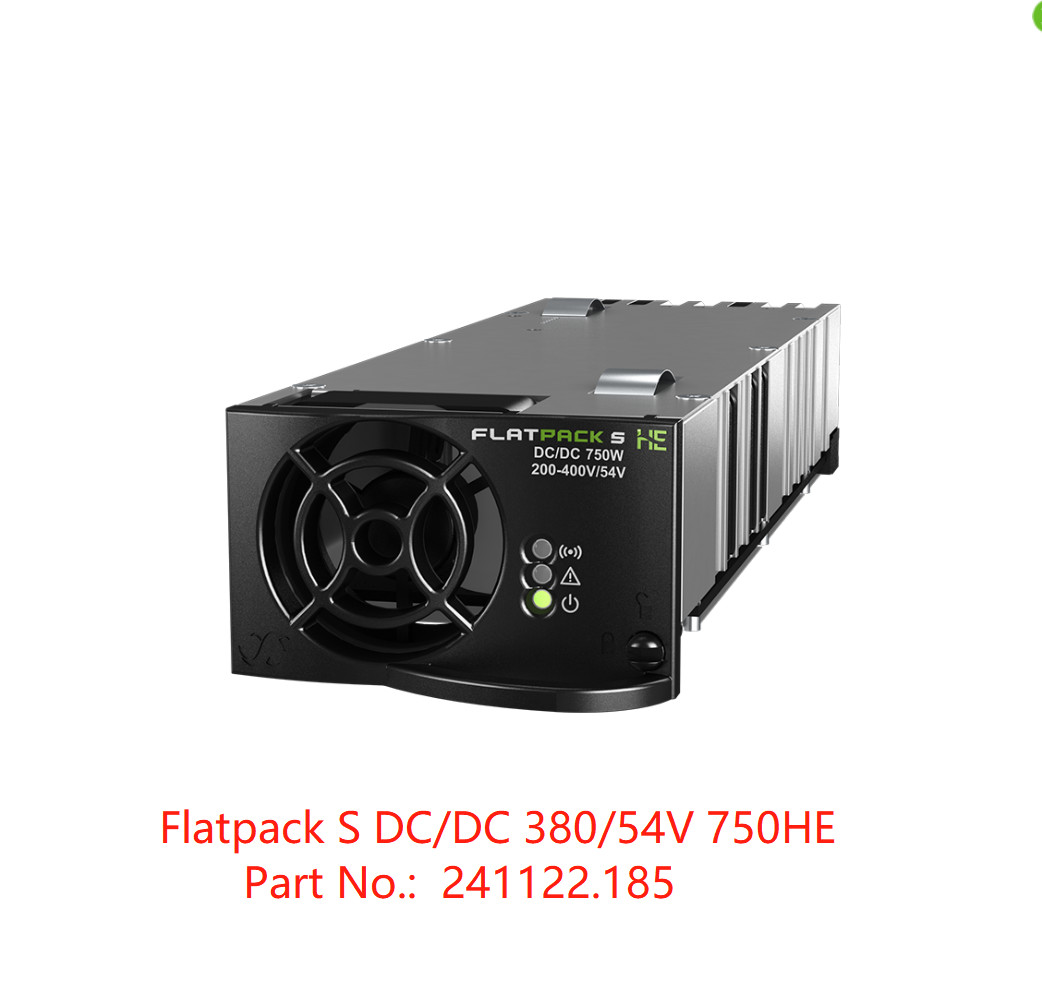

Eltek Flatpack S DC/DC 380/54V 750HE कनवर्टर छोटे से मध्यम टेलीकॉम 241122 के लिए कॉम्पैक्ट HE कनवर्टर।185
Eltek Flatpack S DC/DC 380/54V 750HE कनवर्टर छोटे से मध्यम दूरसंचार अनुप्रयोगों के लिए कॉम्पैक्ट HE कनवर्टर (भाग संख्या 241122.185)
फ्लैटपैक एस डीसी/डीसी कनवर्टर में दूरसंचार विनिर्देश, उच्च दक्षता, आउटपुट पर ओआरिंग सुरक्षा और एक छोटे, 217 मिमी गहरे बॉक्स में उच्च शक्ति शामिल है।इसकी उच्च दक्षता एक दूरस्थ डीसी पावर फ़ीड की समग्र दक्षता में मदद करती है और इसलिए इसके लिए व्यवसाय का मामला भी है
दूरस्थ स्थलों को बिजली देने के लिए इस तरह के समाधान का चयन करना। इसके छोटे आयाम इसे कस्टम सर्वर रैक में एकीकरण के लिए एकदम सही बनाते हैं।
प्रमुख विशेषताएं:
प्रमुख विशेषताएं
• छोटा
• संक्षिप्त
• पावर डेंसिटी ¥ 19.5 W/INCH3
• उच्च दक्षता
• आउटपुट पर ओरिंग सुरक्षा
• हॉट प्लगगेबल
• वोल्टेज और पावर कुंजी
अनुप्रयोग
दूरसंचार - फिक्स्ड
• डीएसएलएएम के लिए रिमोट एंड कन्वर्टर
दूरसंचार ₹ मोबाइल/वायरलेस
• वितरित एंटीना प्रणाली
• रिमोट रेडियो हेड के लिए रेंज एक्सटेंडर
डाटा सेंटर
• फ्रंट/इन-रैक पावर कन्वर्जन
पैरामीटरः
|
फ्लैटपैक एस डीसी/डीसी कनवर्टर |
|
| मॉडल | FLATPACK S DCDC 380/54 750 |
| भाग संख्या | 241122.185 |
| इनपुट DATA | |
| वोल्टेज (नामी) | 300 - 400 वीडीसी |
| वोल्टेज (कार्य सीमा) | 200 - 400 वीडीसी |
| वर्तमान (अधिकतम) | 2.9 एडीसी |
| सुरक्षा | धनात्मक और नकारात्मक ध्रुवीयता में फ्यूज 410 वीडीसी से ऊपर बंद |
| आउटपुट DATA | |
| वोल्टेज (स्थिर) | 54 वीडीसी |
| शक्ति (अधिकतम) @ नाममात्र इनपुट | 750 वाट |
| शक्ति (अधिकतम) @ 200 वीडीसी इनपुट | 500 वाट |
| वर्तमान (अधिकतम) @ नाममात्र इनपुट | 13.8 A (@VOUT < 54 VDC) |
| रोक समय, अधिकतम आउटपुट शक्ति | > 10ms; आउटपुट वोल्टेज > 41 वीडीसी |
| वर्तमान साझाकरण (10-100% भार) | 10 से 100% भार से अधिकतम धारा का ± 5% |
| स्थिर वोल्टेज विनियमन (10 - 100% भार) | ±0.5% |
| गतिशील वोल्टेज विनियमन | 10-90% या 90-10% भार भिन्नता के लिए ±5.0%, विनियमन समय < 50ms |
| रिपल | < 150 mVPP, 30 मेगाहर्ट्ज बैंडविड्थ |
| सुरक्षा | ORing FET |
| शॉर्ट सर्किट प्रमाण | |
| उच्च तापमान संरक्षण | |
| ओवर वोल्टेज बंद | |
| अन्य विनिर्देश | |
| दक्षता | > 96 % |
| अलगाव |
4.2 kVDC - इनपुट से आउटपुट 2.25 kVDC - पृथ्वी पर इनपुट 710 VDC - पृथ्वी पर आउटपुट |
| अलार्मः लाल एलईडी |
कम और उच्च इनपुट वोल्टेज, उच्च और निम्न तापमान बंद, सुधारक विफलता, आउटपुट पर ओवरवोल्टेज बंद, फैन विफलता जब फैन बंद हो जाता है, कम आउटपुट वोल्टेज अलार्म, CAN बस विफलता |
| चेतावनीः पीला एलईडी | पावर डी-रेट मोड में कनवर्टर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवोल्टेज पर फ्लैशिंग, कंट्रोलर के साथ CAN संचार का नुकसान |
| सामान्य संचालनः हरा एलईडी | |
| अलार्म रिले (नहीं - बंद होने पर खुलता है) | अलार्म पर खुलता है1)और अनुपलब्ध इनपुट वोल्टेज। |
| एमटीबीएफ (टेलकोर्डिया एसआर-332 समस्या I विधि III (a)) | > 350 000 (@ तापमानः 25 °C) |
|
ऑपरेटिंग तापमान (5-95% आरएच n.second. hum) अधिकतम आउटपुट पावर टेम्प / से ऊपर की दरें |
-40 से + 85°C [-40 से + 185°F] 60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F] |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच नॉन-कंडेनसेटिंग |
| आयाम [WxHxD] / वजन | 72 x 40 x 217 मिमी2)(2.84 x 1.57 x 8.54 ¢)2)/ < 850 ग्राम (1.9 पाउंड) |
| डिजाइन मानक | |
| विद्युत सुरक्षा | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| ईएमसी |
ईटीएसआई एन 300 386 v1.6.1, एफसीसी सीएफआर 47 भाग 15:2013 एन 61000-6-1:2007-6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
| पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (वर्ग 1.2), 2-2 (वर्ग 2.3) और 2-3 (वर्ग 3.2) RoHS (2011/65/EU) और WEEE (2002/96/EC) के अनुरूप |
|
1) उच्च और निम्न तापमान बंद और प्रशंसक विफलता अलार्म के लिए मॉड्यूल बंद होने से पहले रिले कम से कम 5s खोलेगा 2) शामिल हैंडल गहराई 234mm [9.21"] और ऊंचाई 42mm [1.65"] है |
|
