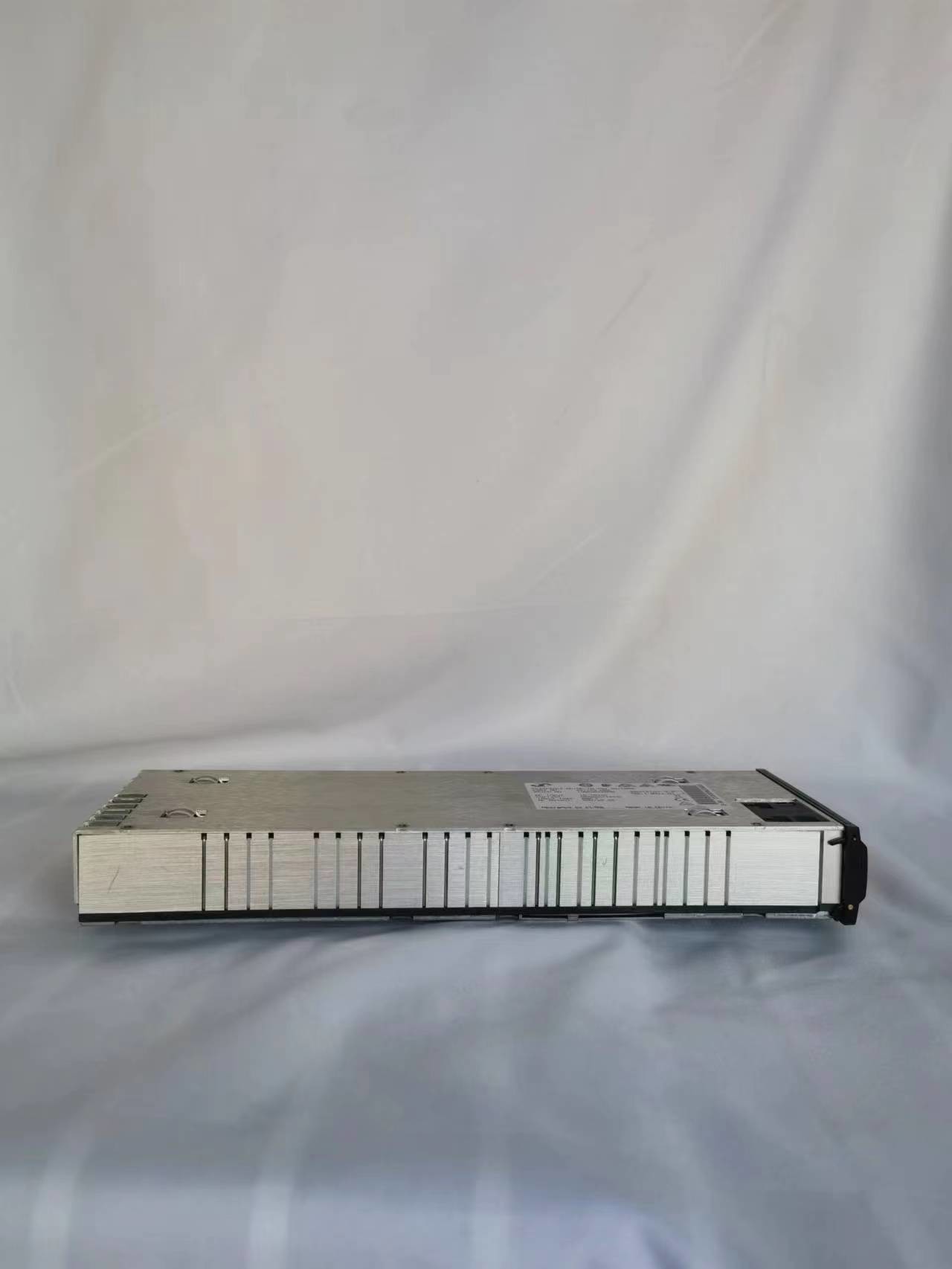

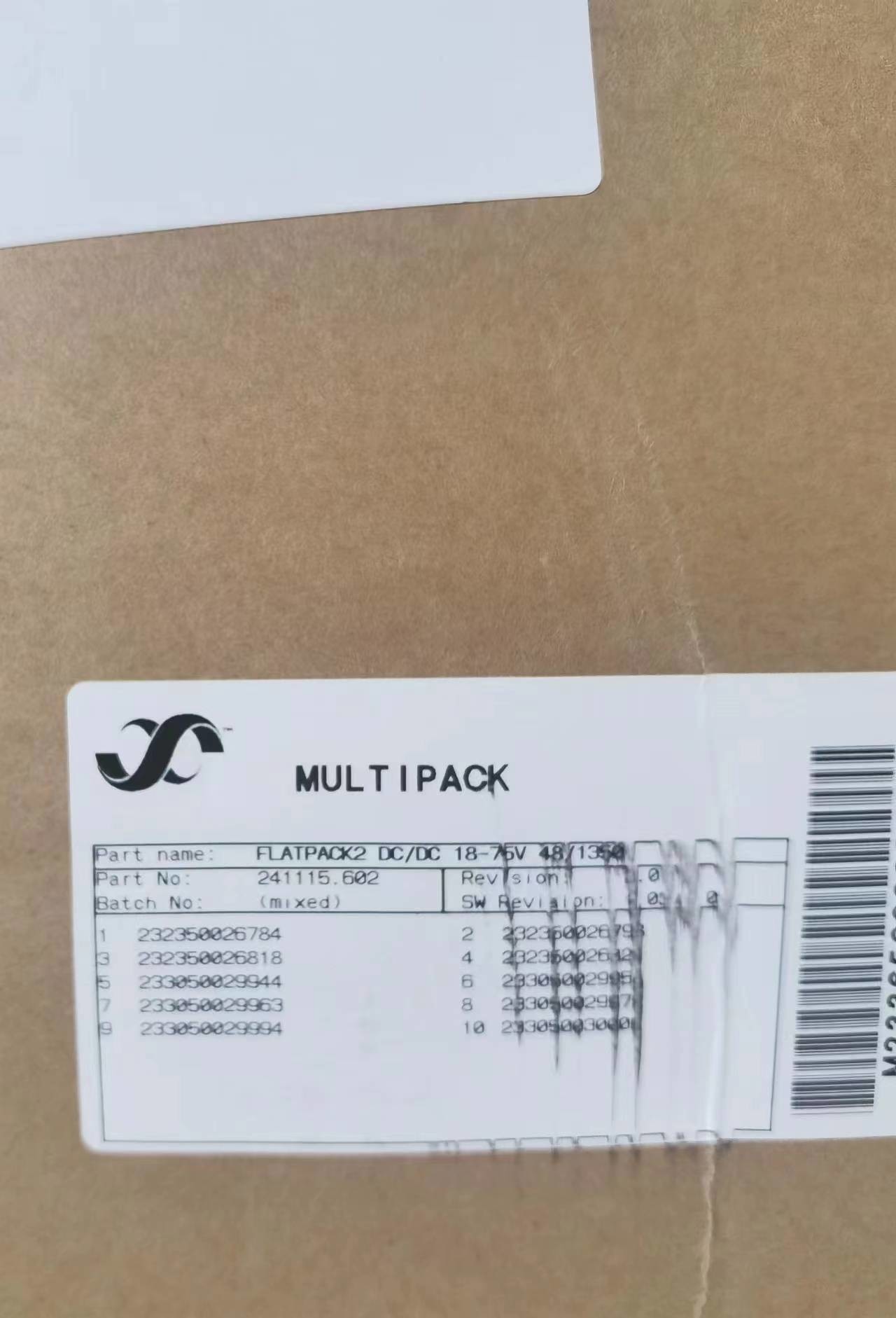

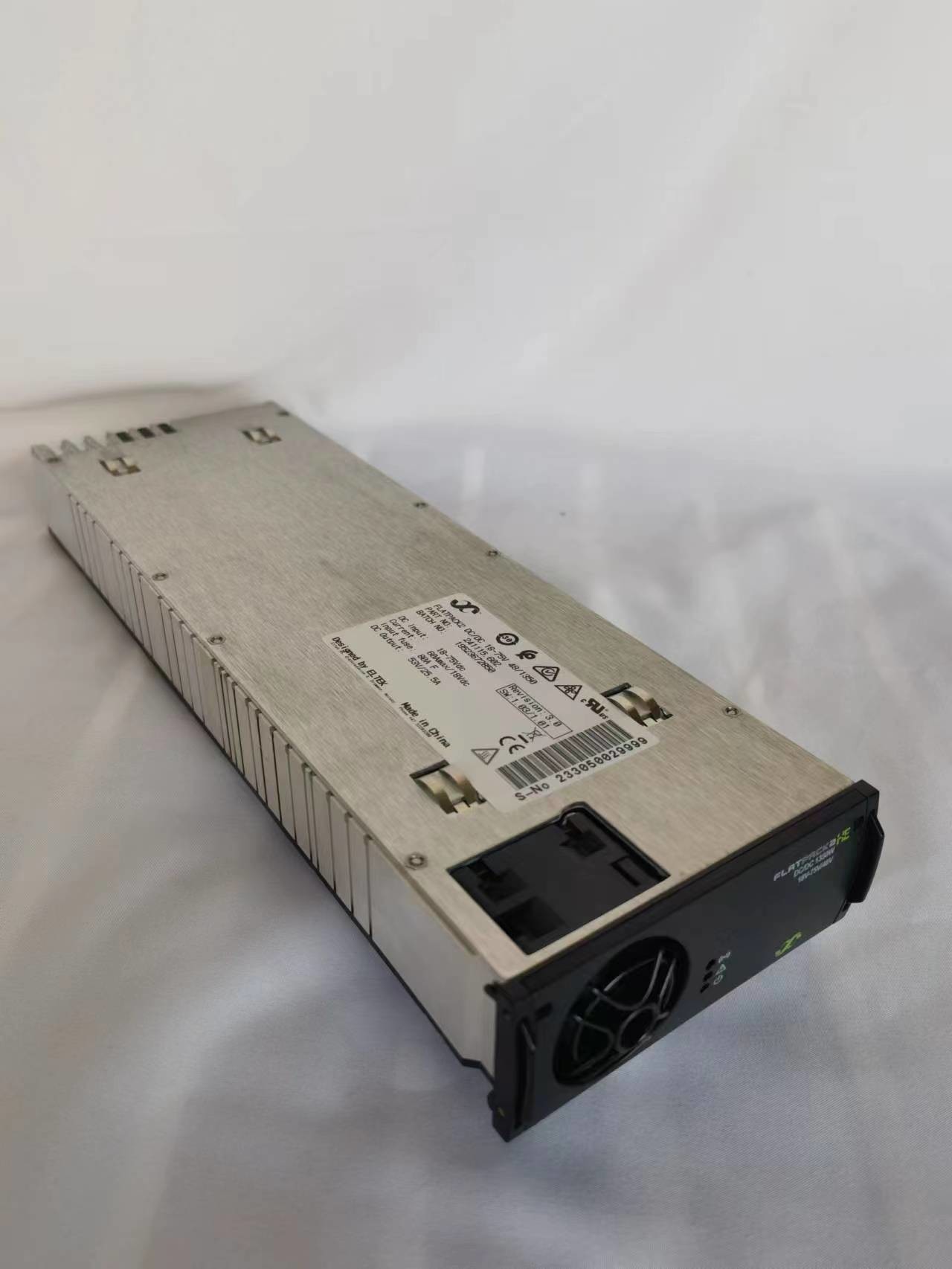

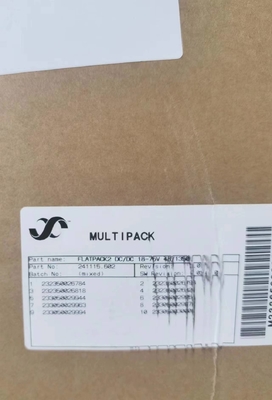

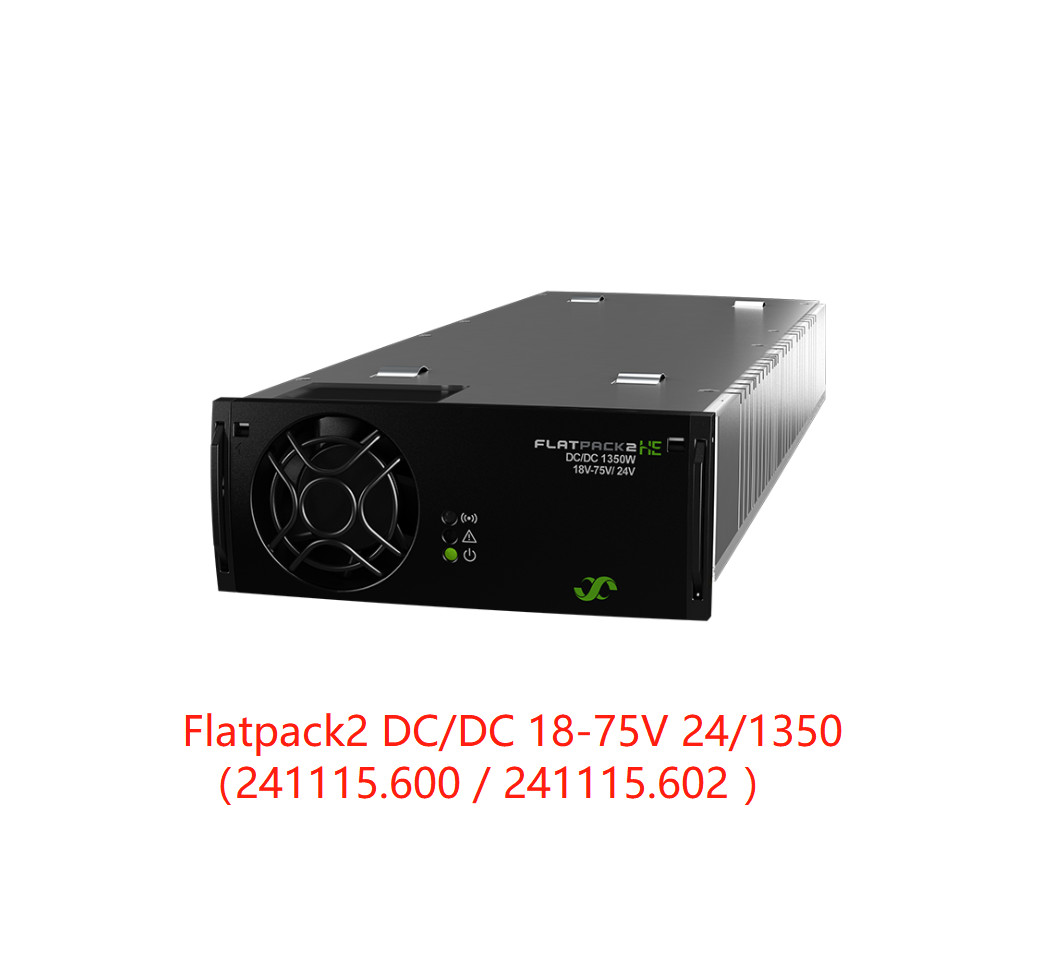

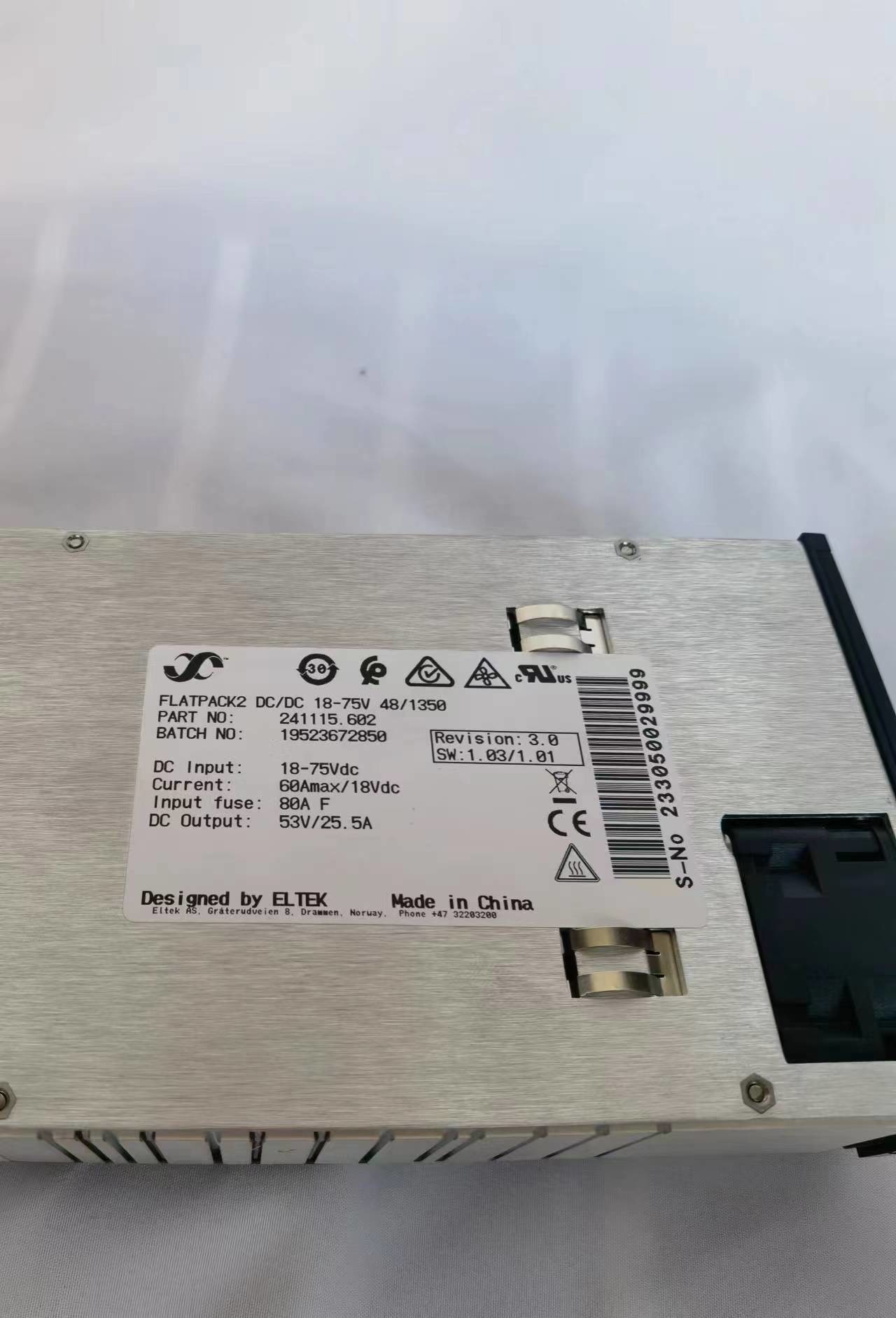

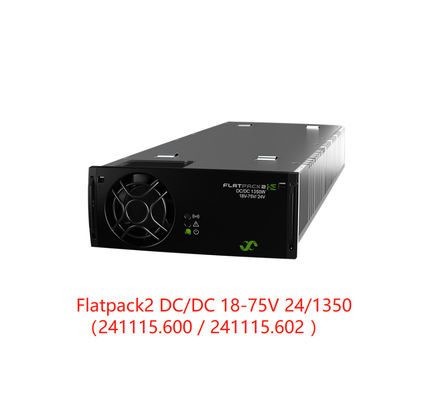

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (भाग संख्या: 241115.602)
Flatpack2 DC/DC कन्वर्टर्स, Flatpack2 पावर सिस्टम में नई लचीलापन जोड़ते हैं। मुख्य वोल्टेज बैटरी से सेकेंडरी 48 Vdc आउटपुट प्रदान किए जा सकते हैं। उन अनुप्रयोगों को भी संबोधित किया जा सकता है जिनमें भार के बीच गैल्वेनिक अलगाव की आवश्यकता होती है।
गैल्वेनिक आइसोलेटेड CAN बस को एक आपूर्ति करने वाले Eltek पावर सिस्टम के नियंत्रण प्रणाली से जोड़ा जा सकता है, जिससे अलग नियंत्रक जोड़े बिना DC/DC कन्वर्टर्स की निगरानी और नियंत्रण किया जा सकता है।
पैरामीटर:
| मॉडल 1350W 18-75/ 24V 1350W 18-75/ 48V |
| भाग संख्या 241115.600 241115.602 |
| इनपुट डेटा |
| वोल्टेज रेंज 20 - 75 V DC (शटडाउन < 16.5V DC) |
| करंट (अधिकतम) 70 A DC (बूस्ट के दौरान 85 ADC) |
| सुरक्षा फ्यूज और रिवर्स पोलैरिटी सुरक्षा |
| आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) 26 V DC 53 VDC |
| वोल्टेज (एडजस्टेबल रेंज) 24 - 28 V DC 48 - 58.5 VDC |
| पावर (अधिकतम) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W पावर बूस्ट 15s / 10min रिकवरी (V IN > 25VDC) 2000W |
|
करंट (अधिकतम) 56 A 28 A |
| स्टैटिक वोल्टेज रेगुलेशन (0 - 100% लोड) ±1% ±0.5% |
| डायनेमिक वोल्टेज रेगुलेशन ±5.0% 10-90% या 90-10% लोड भिन्नता के लिए, रेगुलेशन समय < 30ms |
| रिपल, 20MHz बैंडविड्थ < 200 mV pp |
| सुरक्षा शॉर्ट सर्किट प्रूफ, OR -ing डायोड, उच्च तापमान सुरक्षा, हॉट प्लग -इन इनरश करंट लिमिटिंग, ओवर वोल्टेज शटडाउन |
| अन्य विशिष्टताएँ |
| दक्षता 91.7 % तक 93.8 % तक |
|
आइसोलेशन 1.2 kVDC - चेसिस के लिए इनपुट 1.9 kVDC - CAN से चेसिस 1.9 kVDC - इनपुट से आउटपुट 1.9 kVDC - CAN से इनपुट 1.0 kVDC - आउटपुट से चेसिस 1.9 kVDC - CAN से आउटपुट |
| अलार्म: लाल एलईडी 'ऑन' कम और उच्च इनपुट वोल्टेज शटडाउन, उच्च और निम्न तापमान शटडाउन, कनवर्टर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे की विफलता, कम आउटपुट वोल्टेज अलार्म |
|
चेतावनी: पीला एलईडी 'ऑन' कनवर्टर पावर डी -रेट मोड में, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट वोल्टेज आउट ऑफ रेंज, ओवरवॉल्टेज पर फ्लैशिंग, नियंत्रक के साथ CAN संचार का नुकसान |
| सामान्य (मॉड्यूल चल रहा है): हरा एलईडी 'ऑन' |
| MTBF (Telcordia SR-332 इश्यू I विधि III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| ऑपरेटिंग तापमान -40 से +75°C ( -40 से +185°F), आर्द्रता 5 - 95% RH गैर-संघनक |
| तापमान डी -रेटिंग 55 °C (131°F) से ऊपर 1350W से 1250W @ 65°C (149°F) और 800W @ 75°C (167°F) |
| भंडारण तापमान -40 से +85°C ( -40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनक |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / < 1.95 kg (4.3 lbs) |
| डिजाइन मानक |
| विद्युत सुरक्षा UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4 ETSI EN 300 386 V.1.4.1 |
| पर्यावरण ETSI EN 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) RoHS (2011/ 65/ EU) और WEEE (2002/96/ EC) अनुरूप |
