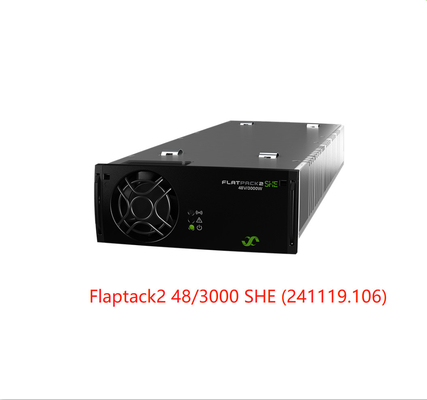

Eltek DC रेक्टिफायर फ्लैटपैक2 48/3000 SHE 48Vdc 3000W मॉड्यूल (पार्ट नंबर: 241119.106)
फ्लैटपैक2 48/3000 सुपर HE DC पावर बाजार में दक्षता के लिए नया उद्योग मानक स्थापित करने में योगदान दे रहा है। 97.8% की दक्षता के साथ, सुपर HE एक प्रीमियम रेक्टिफायर है जो विशेष रूप से उन बाजारों और अनुप्रयोगों के लिए उपयुक्त है जहां ऊर्जा महंगी है। ग्रिड कनेक्टेड अनुप्रयोगों में, मानक HE रेक्टिफायर की तुलना में पेबैक समय 2 साल तक कम हो जाता है, और हाइब्रिड अनुप्रयोगों में और भी तेज़ होता है।
फ्लैटपैक2 3000/48 सुपर HE फ्लैटपैक2 और फ्लैटपैक2 HE सिस्टम के साथ पूरी तरह से संगत है और किसी भी 3kW फ्लैटपैक2 मॉड्यूल को बदल सकता है।
पैरामीटर:
| मॉडल | 48/2000 SHE | 48/3000 SHE |
| पार्ट नंबर | 241115.106 | 241119.106 |
| इनपुट डेटा | ||
| वोल्टेज (नाममात्र सीमा) | 185 - 264 VAC | 206 - 264 VAC |
| वोल्टेज (ऑपरेटिंग रेंज) | 85 - 264 VAC | |
| आवृत्ति | 45 - 66 हर्ट्ज | |
| अधिकतम करंट | 11.6 ARMS | 16 ARMS |
| सुरक्षा | लाइव में फ्यूज, क्षणिक सुरक्षा के लिए वैरिस्टर, जब VIN रेंज से बाहर हो जाता है तो शटडाउन | |
| आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) | 53.5 VDC | |
| वोल्टेज (समायोज्य सीमा) | 43.21) - 57.6 VDC | |
| अधिकतम शक्ति, नाममात्र इनपुट | 2000 W | 3000 W |
| अधिकतम शक्ति, V पर कम रेटिंगIN = 85 VAC | 850 W | 1000 W |
| अधिकतम करंट, @VOUT = 48 VDC | 41.7 A | 62.5 A |
| करंट शेयरिंग | ± अधिकतम करंट का 5.0% | |
| स्थिर वोल्टेज विनियमन (10-100% लोड) | ±0.5% | |
| डायनेमिक वोल्टेज विनियमन | ±10-90% या 90-10% लोड भिन्नता के लिए 5.0%, विनियमन समय< 50ms | |
| होल्ड अप टाइम, @100% लोड | >10ms; आउटपुट वोल्टेज > 42 VDC | |
| रिपल | <150 mVPP , 30 मेगाहर्ट्ज बैंडविड्थ | |
|
सुरक्षा |
ओवरवॉल्टेज शटडाउन, शॉर्ट सर्किट प्रूफ, उच्च तापमान, हॉट प्लग-इन इनरश करंट लिमिटिंग, फ्यूज | |
| अन्य विशिष्टताएँ | ||
| पीक दक्षता | 97.8 % | |
|
अलगाव |
3.0 kVAC – इनपुट से आउटपुट 1.5 kVAC – इनपुट से सुरक्षात्मक पृथ्वी 0.5 kVDC – आउटपुट से सुरक्षात्मक पृथ्वी |
|
|
अलार्म (लाल एलईडी) |
कम मेन्स शटडाउन, उच्च और निम्न तापमान शटडाउन, रेक्टिफायर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे की विफलता, कम वोल्टेज अलार्म, CAN बस विफलता | |
|
चेतावनी (पीला एलईडी) |
पावर डेरेट मोड में रेक्टिफायर, रिमोट करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग | |
| सामान्य (हरा एलईडी) | इनपुट और आउटपुट ठीक है | |
| MTBF (Telcordia SR-332 Iss.3 विधि II केस L1) | 1 900 000 घंटे | |
| ऊंचाई | 4000 मीटर तक | |
| ऑपरेटिंग तापमान (5 - 95% RH गैर-संघनित) | -40 - 75°C [-40 - 167°F ] | |
| अधिकतम आउटपुट पावर तापमान / तक कम हो जाती है | 45°C [+113°F] / 1350 W | 45°C [+113°F] / 1800 W 2) |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनित | |
| आयाम [WxHxD] / वजन | 109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] | |
| डिजाइन मानक | ||
| विद्युत सुरक्षा | EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 | |
|
EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019 ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Part 15:2020 |
|
|
पर्यावरण |
ETSI EN 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.23 के भाग)) EU 2015/863 (RoHS) और 2012/19/EU (WEEE) IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियाँ। IEC 62040-5-3:2016 खंड 4.3 के अनुसार अन्य ऑपरेटिंग स्थितियाँ, सलाह दी जानी चाहिए |
|
|
1) स्टैंड-बाय / टेस्ट ऑपरेशन (VOUT < 48VDC) V के लिए सीमितIN > 230 VAC 2) जब इनपुट मेन्स वोल्टेज 210 V से कम होRMS तापमान कम करने की शुरुआत 40 °C पर होगी और 75 °C पर 1500 W उपलब्ध होगा 3) तापमान, RH और कंपन के अनुसार परीक्षण किया गया |
||
