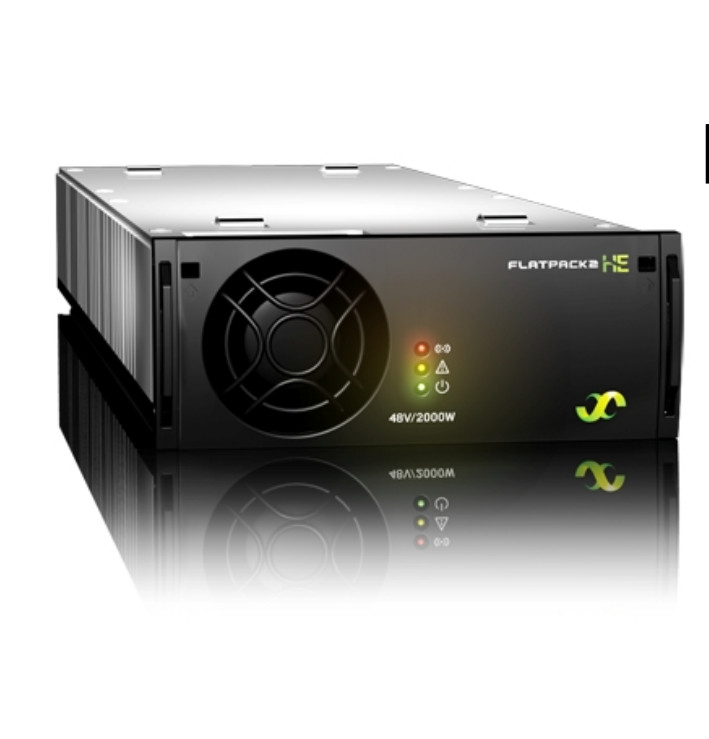

एलटेक रेक्टिफायर मॉड्यूल Flatpack2 48/2000HE 48V 2000W उच्च दक्षता (भाग संख्या 241115.105)
अभिनव डिजाइन, दक्षता और विश्वसनीयता का संयोजन Flatpack2 HE को बाहर खड़ा करता है।
बढ़ते नेटवर्क की गति लचीले और विस्तार योग्य डीसी बिजली समाधानों की मांग करती है। Flatpack2 HE रेक्टिफायर भविष्य की जरूरतों के लिए आपके प्रमुख बिल्डिंग ब्लॉक हैं।
96.5% तक की दक्षता के साथ, वर्तमान उद्योग मानक की तुलना में नुकसान 50% तक कम हो गया है।,यह तकनीकी सफलता न केवल ऑपरेटरों के लिए परिचालन लागत को कम कर रही है, बल्कि इसका पर्यावरण पर भी महत्वपूर्ण प्रभाव पड़ सकता है।
पैरामीटरः
| मॉडल | 48V / 2000W HE | 48V / 3000W HE |
| भाग संख्या | 241115.105 | 241119.105 |
| इनपुट DATA | ||
| वोल्टेज (नामी) | 185 - 275 वोल्टएसी/ 185 - 275 वोल्टडीसी | 176 - 277 वीएसी |
| वोल्टेज (रेंज) | 85 - 300 वोल्टएसी/ 85 - 275 वोल्टडीसी | 85 - 305 वोल्टएसी |
| आवृत्ति | 45-66 हर्ट्ज, 15-18.5 हर्ट्ज1)/ 0 हर्ट्ज | 45 - 66 हर्ट्ज |
| वर्तमान (अधिकतम) @ नाममात्र इनपुट, पूर्ण भार | 11.6 एआरएमएस | 19.2 एआरएमएस |
|
सुरक्षा |
दोनों पंक्तियों में फ्यूज अस्थायी सुरक्षा के लिए वैरिस्टोर 300 वी से ऊपर डिस्कनेक्ट करेंएसी/डीसी |
दोनों लाइनों में फ्यूज अस्थायी सुरक्षा के लिए वारिस्टोर 305 वी से ऊपर का कनेक्शन बंद करनाएसी |
| आउटपुट DATA | ||
| वोल्टेज (डिफ़ॉल्ट) | 53.5 वीडीसी | |
| वोल्टेज (समायोज्य सीमा) | 43.5 - 57.6 वोल्टडीसी | 43.2 - 582)वीडीसी |
| शक्ति (अधिकतम) | 2000 W | 3000 वाट |
| शक्ति @ 85 वीएसी | 850 W | 1380 W |
| वर्तमान (अधिकतम) @ नाममात्र इनपुट, पूर्ण भार | 41.7 ए | 62.5 ए |
| रिपल, 30MHz बैंडविड्थ | < 100 एमवीपीपी | < 150 एमवीपीपी |
| पीसोफोमेट्रिक शोर | < 2 एमवीआरएमएस | < 2 एमवीआरएमएस |
| स्थिर वोल्टेज विनियमन | 10 से 100% भार के लिए ±0.5% | |
| गतिशील वोल्टेज विनियमन | 10-90% या 90-10% भार भिन्नता के लिए ±5.0%, विनियमन समय < 50ms | |
| सुरक्षा | फ्यूज, शॉर्ट सर्किट प्रूफ, उच्च तापमान संरक्षण, गर्म प्लग-इन इनरुश करंट लिमिटिंग | |
| अन्य विनिर्देश | ||
| दक्षता @ नाममात्र इनपुट | 96 प्रतिशत | |
|
अलगाव |
4.0 kVडीसी- इनपुट से आउटपुट, 2.5 kVडीसी- धरती पर प्रवेश, 710 वीडीसी- पृथ्वी पर आउटपुट | 5.0 kVडीसी- इनपुट से आउटपुट, 2.5 kVडीसी- धरती पर प्रवेश, 710 वीडीसी- पृथ्वी पर आउटपुट |
| अलार्मः लाल एलईडी "चालू" | कम बिजली बंद, उच्च और निम्न तापमान बंद, सुधारक विफलता, आउटपुट पर ओवरवोल्टेज बंद, प्रशंसक विफलता, कम वोल्टेज अलार्म, CAN बस विफलता | |
| चेतावनीः पीला एलईडी "चालू" | पावर डेरेट मोड में सुधारक, रिमोट बैटरी वर्तमान सीमा सक्रिय, इनपुट वोल्टेज सीमा से बाहर, ओवरवोल्टेज पर चमकती | |
| सामान्य (मॉड्यूल चल रहा है): हरा एलईडी "चालू" | ||
| एमटीबीएफ (टेलकोर्डिया एसआर-332 समस्या I विधि III (a)) | >350 000 (@ Tपरिवेश: 25 °C) | >300 000 (@ Tपरिवेश: 25 °C) |
| परिचालन तापमान | -40 से +75°C (-40 से +167°F)4), आर्द्रता 5-95% आरएच गैर संघनक | |
| तापमान का अवमूल्यन | >55°C (131°F), 1200W @ 75°C (167°F) | > 55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच नॉन-कंडेनसेटिंग | |
| आयाम [WxHxD] / वजन | 109 x 41.5 x 327 मिमी (4.25 x 1.69 x 13 ′′) / 1.95 किलोग्राम (4.3 पाउंड) | |
| डिजाइन मानक | ||
| विद्युत सुरक्षा | EN 62368-1:2020+A11:2020, आईईसी 62368-1:2018, आईईसी 60950-1:2005+A2:2013 यूएल 62368-1:2019, सीएसए C22.2 No.62368-1:2019 | |
| ईएमसी | एन 61000-6-1:2019-6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012-6-4:2019, एन 61000-3-2:2019, ईटीएसआई एन 300 386 वी.2.2.0:2020, टेलकोर्डिया एनईबीएस GR1089 कोर | |
| समुद्री | डीएनवीजीएल-सीजी-0339 | - |
|
पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (वर्ग 1.2) & 2-2 (वर्ग 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य परिचालन स्थितियाँ IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
|
|
1) पावर डेरेटिंग, अधिकतम 1000W @ 230Vac 16 2/3 Hz 2) एचडब्ल्यू संशोधन ≤ 5 के लिए 57.6V |
3) 3kW: एचडब्ल्यू संशोधन 6: 95°C पर बंद करने के साथ ~1000W तक कटौती | |
