Eltek रेक्टिफायर मॉड्यूल फ्लैटपैक2 48V-60V/ 2000W HE (पार्ट नंबर: 241115.705)
औद्योगिक अनुप्रयोगों के लिए विश्वसनीय उच्च दक्षता रेक्टिफायर।

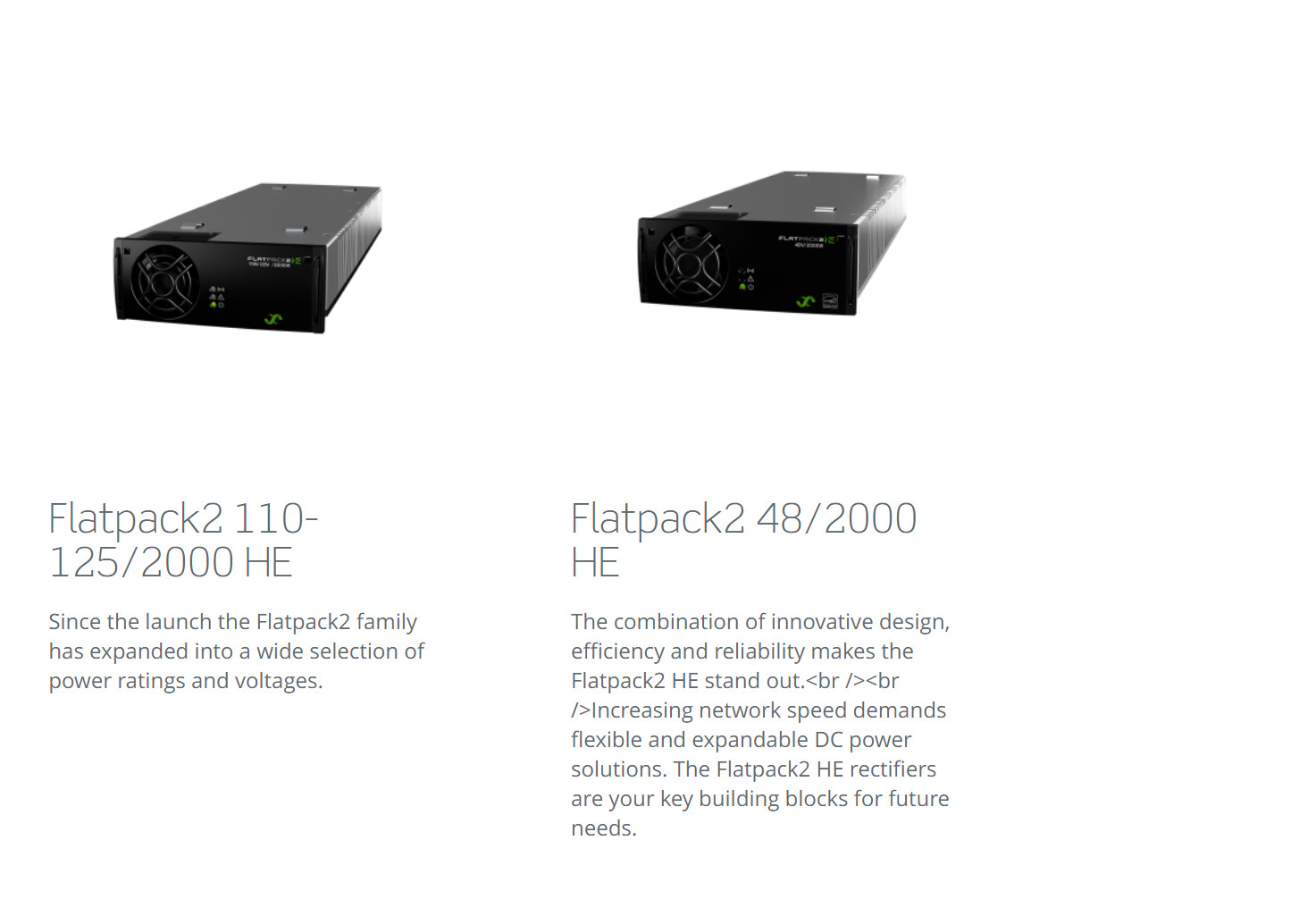

लॉन्च के बाद से फ्लैटपैक2 परिवार का विस्तार बिजली रेटिंग और वोल्टेज की एक विस्तृत श्रृंखला में हुआ है। फ्लैटपैक2 48V-60V/2000W HE 48V और 60V लीड एसिड बैटरी सिस्टम के साथ-साथ 48V NiCad के लिए एक लागत प्रभावी रेक्टिफायर है।
l उच्च दक्षता – 96.2 %
l सिद्ध विश्वसनीयता
l उच्च शक्ति घनत्व
l अनुप्रयोग लचीलापन - 2kw से मल्टीकैबिनेट इंस्टॉलेशन तक
l मॉड्यूलर डिज़ाइन - MTTR और LT5mins
l DC इनपुट स्वीकार करता है (DC/DC कनवर्टर)
l वैश्विक अनुपालन (CE, UL, NEBS)
l समुद्री और अपतटीय प्रमाणपत्र
l पेटेंट तकनीक
पैरामीटर:
| मॉडल 48-60/2000 HE |

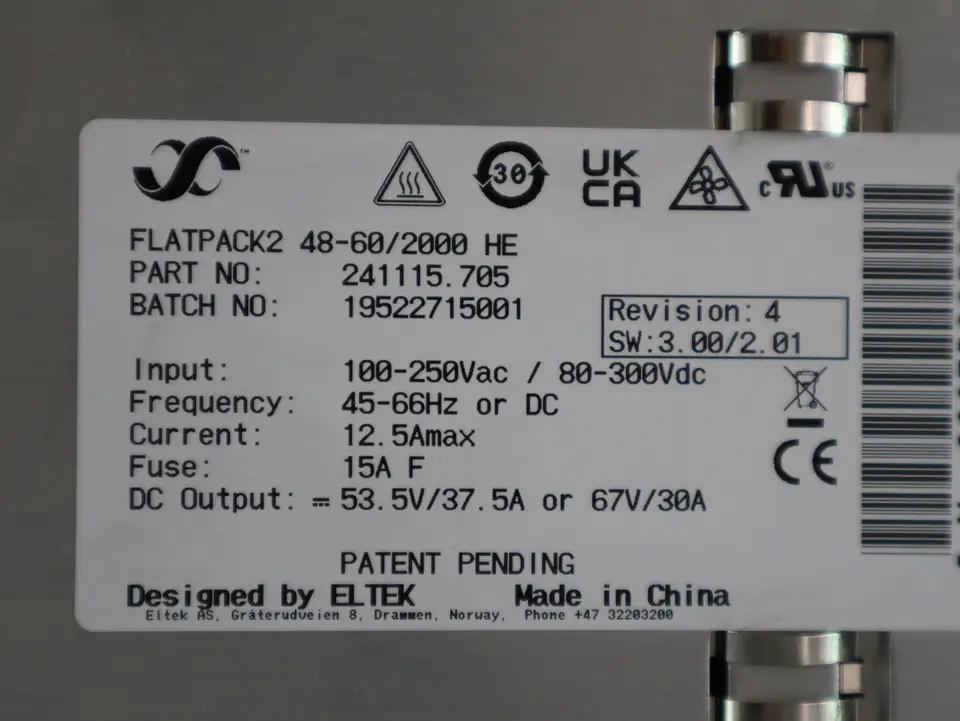

| पार्ट नंबर 241115.705 |
| इनपुट डेटा |
| वोल्टेज (नाममात्र) 185 - 275 VAC / 185 - 275 VDC |
| वोल्टेज (ऑपरेटिंग रेंज) 85 - 300 VAC / 80 - 300 VDC |
| करंट (अधिकतम) @ नाममात्र इनपुट, फुल लोड 11.6 ARMS |
| आवृत्ति 45 - 66 Hz / 0 Hz |
| पावर फैक्टर 50% लोड या उससे अधिक पर > 0.99 |
| THD< 5% 100% लोड पर |
| सुरक्षा L और N में फ्यूज, वैरिस्टर, इनपुट वोल्टेज ऑपरेटिंग रेंज से बाहर होने पर शटडाउन |
| आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट)1) 53.5 VDC (67 VDC 60V मोड में) |
| वोल्टेज (एडजस्टेबल रेंज)1) 39.9 - 72 VDC |
| पावर (अधिकतम) @ नाममात्र इनपुट 2000 W (@Vआउट≥ 48VDC) |
| पावर @ 85 VAC 750 W |
| करंट (अधिकतम) @ नाममात्र इनपुट 41.6 A (@Vआउट < 48VDC) |
| होल्ड अप टाइम, 1500W आउटपुट पावर >20ms; आउटपुट वोल्टेज > 53.5 VDC (60V मोड) |
| करंट शेयरिंग (10 - 100% लोड) अधिकतम करंट का ±5% 10 से 100% लोड तक |
| स्टैटिक वोल्टेज रेगुलेशन (10 - 100% लोड) ±0.5% |
| डायनेमिक वोल्टेज रेगुलेशन ±5.0% 10-80% या 80-10% लोड भिन्नता के लिए, रेगुलेशन समय< 50ms |
| रिपल और शोर< 150 mVPP, 30 मेगाहर्ट्ज बैंडविड्थ /< 2 mVRMS सोफोमेट्रिक |
| सुरक्षा फ्यूज, शॉर्ट सर्किट प्रूफ, उच्च तापमान सुरक्षा, ओवर वोल्टेज शटडाउन |
| अन्य विशिष्टताएँ |
| दक्षता 96.2 % |
| आइसोलेशन 3.0 kVAC - इनपुट से आउटपुट, 1.5 kVAC - इनपुट से अर्थ, 500 VDC - आउटपुट से अर्थ |
|
लो / हाई इनपुट वोल्टेज शटडाउन, हाई / लो टेंपरेचर शटडाउन, रेक्टिफायर अलार्म: लाल एलईडी विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे की विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस विफलता |
|
पावर डी-रेट मोड में रेक्टिफायर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट चेतावनी: पीला एलईडी वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर झपकना, के साथ CAN संचार का नुकसान नियंत्रक |
| सामान्य संचालन: हरा एलईडी |
| MTBF (Telcordia SR-332 Iss.I विधि III (a)) >350 000 (@ Tएम्बिएंट: 25 °C) |
| ऑपरेटिंग तापमान (5-95% RH n.cond. hum.) -40 से + 75°C [-40 से +167°F] |
| अधिकतम आउटपुट पावर तापमान से ऊपर / 45°C [113°F] / 1200W @ 75°C[167°F] तक डी-रेट करता है |
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनक |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 kg (4.3lbs) |
| डिजाइन मानक |
| विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| समुद्री DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (कक्षा 1.2) और 2-2 (कक्षा 2.3) IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियाँ। अन्य IEC 62040-5-3:2016 खंड 4.3 के अनुसार ऑपरेटिंग स्थितियाँ, सलाह दी जानी चाहिए |
|
1) नियंत्रक चयन मोड से OVS सेटिंग: OVS≤59.5V = 48V मोड (42-58V), 59.5V 2) केवल पार्ट नंबर 241115.705M के लिए मान्य |
