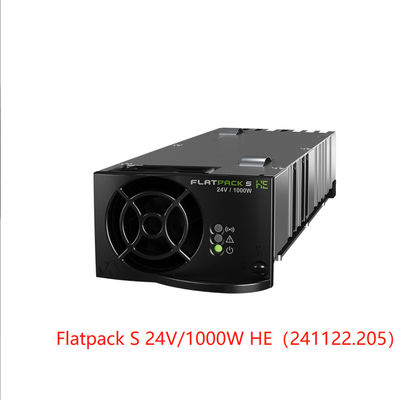

एल्टेक रेक्टिफायर मॉड्यूल फ्लैटपैकएस 24V 1000W फ्लैटपैक एस 24/1000HE (भाग संख्या: 241122.205)
इन बाजारों में अनुप्रयोगों के लिए अत्याधुनिक, विश्वसनीय और सुरक्षित डीसी पावर सिस्टम की मांग होती है। फ्लैटपैक एस अपने सेगमेंट में उद्योग-अग्रणी पावर घनत्व, कई सुरक्षा कार्य, विस्तृत ऑपरेटिंग तापमान रेंज और अपने छोटे 217 मिमी गहरे आवास में उत्कृष्ट विश्वसनीयता प्रदान करता है।
स्मार्टपैक एस कंट्रोलर के साथ 3यू रैक में प्रयुक्त, फ्लैटपैक एस रेक्टिफायर न्यूनतम स्थान, 18 लीटर से कम, और कम गर्मी अपव्यय का उपयोग करके 2 से 8kW अनुप्रयोगों को कवर करते हैं।
पैरामीटर :
| मॉडल | फ्लैटपैक एस 24/1000 HE |
| भाग संख्या | 241122.205 |
| इनपुट डेटा | |
| वोल्टेज (नाममात्र सीमा) | 185 VAC/DC - 305 VAC / 300VDC |
| वोल्टेज (ऑपरेटिंग रेंज) | 85 VAC/DC - 305 VAC / 300VDC |
| आवृत्ति (नाममात्र / रेंज) | 45 - 66 हर्ट्ज / DC |
| अधिकतम करंट | 5.9 ARMS |
| पावर फैक्टर | > 0.99 50% लोड या उससे अधिक पर |
| सुरक्षा |
फ्यूज 305 V से ऊपर शटडाउनAC / 300 VDC |
| आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) | 26.7 VDC |
| वोल्टेज (समायोज्य रेंज) | 21 - 29 VDC |
| अधिकतम पावर, नाममात्र इनपुट | 1000 W |
| अधिकतम पावर, @ 85 VAC/DC | 440 W |
| अधिकतम करंट | 41.7 A (@Vआउट < 24 VDC) |
| करंट शेयरिंग | 10 से 100% लोड तक अधिकतम करंट का ±5% |
| स्थिर वोल्टेज विनियमन (10-100% लोड) | ±0.5% |
| गतिशील वोल्टेज विनियमन | 10-90% या 90-10% लोड भिन्नता के लिए ±5.0%, विनियमन समय < 50ms |
| होल्ड अप टाइम | >20ms; आउटपुट वोल्टेज > 21 VDC |
| रिपल | < 150 mVPP , 30 मेगाहर्ट्ज बैंडविड्थ |
|
|
ब्लॉकिंग OR-ING डायोड, शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज प्रोटेक्शन और हाई टेम्परेचर प्रोटेक्शन |
| अन्य विनिर्देश | |
| पीक एफिशिएंसी | 92.5 % |
| अलगाव | 3.0 kVAC - इनपुट और आउटपुट, 1.5 kVAC - इनपुट अर्थ, 0.5 kVDC - आउटपुट अर्थ |
| अलार्म (लाल एलईडी) | लो मेन्स शटडाउन, हाई और लो टेम्परेचर शटडाउन, रेक्टिफायर फेलियर, आउटपुट पर ओवरवोल्टेज शटडाउन, फैन फेलियर, लो वोल्टेज अलार्म, CAN बस फेलियर |
| चेतावनी (पीली एलईडी) | पावर डी-रेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवोल्टेज पर फ्लैशिंग |
| सामान्य (हरी एलईडी) | इनपुट और आउटपुट ठीक है |
| संभावित अलार्म रिले (सामान्य रूप से बंद) | अलार्म और मेन्स आउटेज पर खुलता है |
| MTBF (टेलकोर्डिया SR-232 Iss.3 Meth. II Case L1) | >1 975 044 (@ Tपरिवेश : 25 °C) |
| ऑपरेटिंग तापमान (5 - 95% RH गैर-संघनित) | - 40 - 85°C [-40 - 185°F ] |
| अधिकतम आउटपुट पावर तापमान से ऊपर / तक डी-रेट होती है | 45°C [+113°F] / 400 W |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनित |
| आयाम [WxHxD] / वजन | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 ग्राम (1.9 पाउंड) |
| डिजाइन मानक | |
|
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 भाग 15:2013 |
| समुद्री | DNVGL-CG-03391), ABS PDA प्रमाणपत्र1) |
|
|
ETSI EN 300 019: 2-1 (क्लास 1.2) और 2-2 (क्लास 2.3) EU 2015/863 (RoHS) और 2012/19/EU (WEEE) IEC 62040-5-3:2016 क्लॉज 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियां। IEC 62040-5-3:2016 क्लॉज 4.3 के अनुसार अन्य ऑपरेटिंग स्थितियां, सूचित की जानी चाहिए |
| 1) केवल भाग संख्या 241122.205M के लिए मान्य | |
समाधान
दूरसंचार कंपनियों के लिए जो विश्वसनीय और कुशल समाधान चाहते हैं, हम एक पूर्ण पैकेज प्रदान करते हैं जिसमें साइट सर्वेक्षण, ग्राहक अनुरोधों के आधार पर पेशेवर योजना निर्माण, तकनीकी सहायता और रखरखाव सेवाएं शामिल हैं। सटीक डेटा एकत्र करने के लिए हमारे साइट सर्वेक्षण को सटीकता के साथ किया जाता है। फिर हम अनुकूलित योजनाएं विकसित करते हैं जो नवीन और व्यावहारिक दोनों हैं। हमारी तकनीकी सहायता सक्रिय है, समस्याओं को उत्पन्न होने से पहले ही उनका अनुमान लगाती है, और हमारी रखरखाव सेवाएं डाउनटाइम को कम करने के लिए डिज़ाइन की गई हैं। विशेषज्ञों की एक टीम और विश्वसनीय भागीदारों के एक वैश्विक नेटवर्क के साथ, हम दूरसंचार कंपनियों के लिए एक पसंदीदा विकल्प हैं।
अक्सर पूछे जाने वाले प्रश्न :
1.Q: आपका गुणवत्ता नियंत्रण कैसे काम करता है?
A: उत्पाद की गुणवत्ता की सुरक्षा के लिए, हम शिपमेंट से पहले सभी वस्तुओं का पूरी तरह से परीक्षण करते हैं। इसमें विभिन्न उपयोग परिदृश्यों का अनुकरण करना, यह सुनिश्चित करने के लिए लोड, पूर्ण लोड और करंट शेयरिंग परीक्षण करना शामिल है कि प्रत्येक उत्पाद इष्टतम रूप से कार्य करता है।
2.Q: मैं सबसे छोटा ऑर्डर क्या दे सकता हूँ?
A: आप एक आइटम जितना छोटा ऑर्डर दे सकते हैं; न्यूनतम ऑर्डर मात्रा नहीं है। ध्यान रखें कि आपके द्वारा ऑर्डर की जाने वाली मात्रा के आधार पर कीमत और डिलीवरी शेड्यूल भिन्न हो सकता है।
3.Q: क्या आप मुझे अपनी कंपनी का परिचय दे सकते हैं?
A: बिल्कुल! मैं आपको तुरंत अपनी कंपनी का परिचय दस्तावेज़ भेजूंगा। यह आपको हमारी कंपनी का विस्तृत और गहन अवलोकन प्रदान करेगा, जिसमें हमारी पृष्ठभूमि, सेवाएं और उद्योग में हमारी स्थिति शामिल है।
4.Q: मुझे आपकी कंपनी को दूसरों पर क्यों चुनना चाहिए?
A: हमारी कंपनी अपने पर्याप्त इन्वेंट्री के साथ अलग दिखती है, जो भविष्य के ऑर्डर के लिए निर्बाध आपूर्ति सुनिश्चित करती है। इसके अलावा, हम विभिन्न ग्राहक आवश्यकताओं के अनुसार समाधानों को अनुकूलित करते हैं, एक व्यक्तिगत अनुभव प्रदान करते हैं जो आपकी अनूठी जरूरतों को पूरा करता है।
5.Q: क्या उत्पाद नमूने और मूल्य उद्धरण प्राप्त करना संभव है?
A: अनुरोध पर नमूने उपलब्ध हैं। नमूना लागत नियमित मूल्य पर आधारित है, और आपको शिपिंग खर्चों को कवर करने की आवश्यकता होगी।
