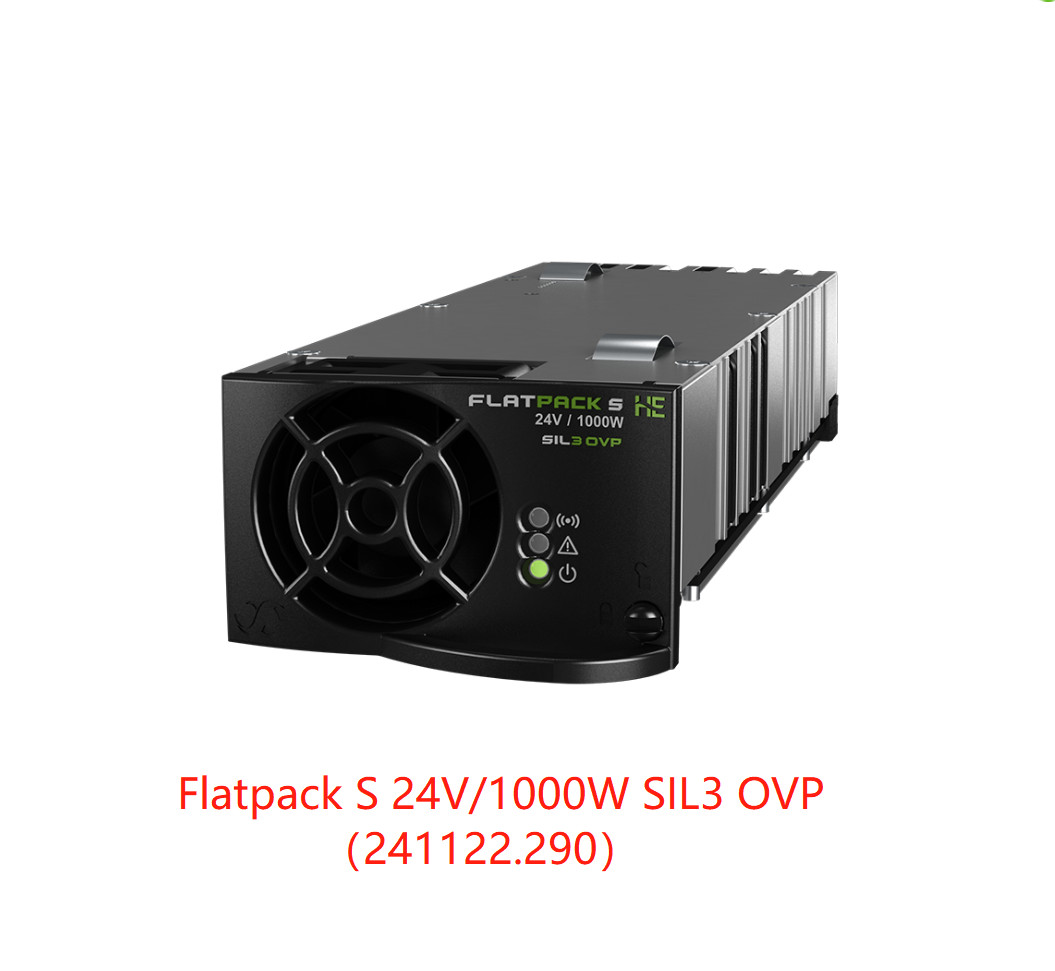

Eltek दिष्टकारी मॉड्यूल फ्लैटपैक S 24V/1000W SIL3 OVP (भाग संख्या: 241122.209)
फ्लैटपैक एस अपने छोटे 210 मिमी गहरे आवास में उच्च शक्ति घनत्व, विस्तृत तापमान रेंज और शानदार विश्वसनीयता प्रदान करता है।Flatpack S 24V/1000W SIL3 OVP अपतटीय और प्रक्रिया उद्योग में लक्षित सुरक्षा और स्वचालन प्रणाली (SAS) है, जिसे DC आउटपुट पर SIL रेटेड ओवरवॉल्टेज सुरक्षा की आवश्यकता होती है।
स्मार्टपैक एस कंट्रोलर के साथ 3यू रैक में प्रयुक्त, फ्लैटपैक एस रेक्टिफायर्स कम से कम 18 लीटर, और कम गर्मी अपव्यय का उपयोग करके 2 से 8kW अनुप्रयोगों को कवर करते हैं।
पैरामीटर:
| नमूना | 24/1000 एसआईएल3 ओवीपी |
| भाग संख्या | 241122.290 |
| इनपुट डेटा | |
| वोल्टेज (नाममात्र) | 230 वी एसी / डीसी |
| वोल्टेज (पूर्ण शक्ति) | 185 - 275 वी एसी / डीसी |
| वोल्टेज (पूर्ण शक्ति, कम शक्ति कारक) | 275 - 305 वी एसी / डीसी |
| वोल्टेज (कम शक्ति, रैखिक डी-रेटिंग) | 85 - 185 वी एसी / डीसी |
| आवृत्ति (नाममात्र / श्रेणी) | 45 - 66 हर्ट्ज / 0 हर्ट्ज |
| वर्तमान (अधिकतम) | 5.9 एक आरएमएस |
| ऊर्जा घटक | > 0.99 50% लोड या अधिक पर |
| संरक्षण | 305 वी एसी / 300 वी डीसी से ऊपर और 85 वी एसी / डीसी के नीचे फ्यूज और शटडाउन |
| उत्पादित आंकड़े | |
| वोल्टेज (डिफ़ॉल्ट) | 26.7 वी डीसी |
| वोल्टेज (समायोज्य सीमा) | 21.5 - 28 वी डीसी |
| पावर (अधिकतम) @ नाममात्र इनपुट | 1000 डब्ल्यू |
| पावर @ 85 वीएसी | 420 डब्ल्यू |
| वर्तमान (अधिकतम) @ नाममात्र इनपुट | 41.7 ए (@ वी आउट <24 वीडीसी) |
| वर्तमान साझाकरण (10 - 100% लोड) | ± 10 से 100% लोड से अधिकतम करंट का 5% |
| स्टेटिक वोल्टेज विनियमन (10 - 100% लोड) | ± 0.5% |
| गतिशील वोल्टेज विनियमन | ±5.0% 10-90% या 90-10% लोड भिन्नता के लिए, विनियमन समय <50ms |
| रुको समय | > 20ms;आउटपुट वोल्टेज> 41 वी डीसी |
| लहर | <200 एमवी पीक टू पीक, 30 मेगाहर्ट्ज बैंडविड्थ |
| संरक्षण | ब्लॉकिंग OR-ing डायोड, शॉर्ट सर्किट प्रूफ और उच्च तापमान सुरक्षा |
| ओवरवॉल्टेज संरक्षण, एसआईएल 3 पैरामीटर |
• सुरक्षा स्तर: 30V • PFD = TBS • सबूत परीक्षण अंतराल: 15 साल • एसएफएफ = टीबीएस • दोहरे घटक विफलता को संभालता है |
| अन्य निर्दिष्टीकरण | |
| दक्षता @ नाममात्र इनपुट | 92.50% |
| एकांत | 3.0 kVAC - आउटपुट से इनपुट, 1.5 kV AC - अर्थ टू इनपुट और 0.5 kV DC - आउटपुट टू अर्थ |
| अलार्म: लाल एलईडी |
कम मुख्य शटडाउन, उच्च और निम्न तापमान शटडाउन, रेक्टिफायर विफलता, ओवरवॉल्टेज आउटपुट पर शटडाउन, फैन फेल्योर, लो वोल्टेज अलार्म, कैन बस फेल्योर |
| चेतावनी: पीला एलईडी |
पावर डेरेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज आउट रेंज, ओवरवॉल्टेज पर चमकती |
| सामान्य ऑपरेशन: ग्रीन एलईडी | |
| संभावित अलार्म रिले (सामान्य रूप से खुला) |
जब अलार्म, मेन आउटेज और> 40% लोड (1+1 सिस्टम में अतिरेक सुनिश्चित करता है) पर खुलता है एक नियंत्रक से जुड़ा नहीं है |
| सामान्य (मॉड्यूल चल रहा है): ग्रीन एलईडी 'चालू' | |
| ध्वनिक शोर | <46dBA नाममात्र इनपुट और पूर्ण भार पर |
| एमटीबीएफ (टेलकोर्डिया एसआर-332 अंक I विधि III (ए)) | > 300 000 (@ टैम्बिएंट: 25 डिग्री सेल्सियस) |
| परिचालन तापमान |
-40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 5 - 95% आरएच गैर-संघनक आउटपुट पावर डी-रेट्स रैखिक 1000W @ 45°C (113°F) से 400W @ 85°C (185°F) तक |
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक |
| आयाम [WxHxD] / वजन | 72 x 41.5 x 210 मिमी (2.83 x 1.63 x 8.27") / <1 किग्रा (2 पाउंड) |
| डिजाइन मानक | |
| विद्युत सुरक्षा | उल 60950-1, एन 60950-1, आईईसी 61508 |
| समुद्री | DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): तापमान Cl.B, आर्द्रता Cl.B, कंपन Cl.A, EMC Cl.B1) IEC 60945-चौथा संस्करण |
| ईएमसी |
ईटीएसआई एन 300 386 वी.1.4.1 एन 61000-6-1 / -2 / -3 / -4 / -5 एफसीसी भाग 15 सबपार्ट 109 |
| पर्यावरण |
ETSI EN 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) RoHS (2011/65/ईयू) और WEEE (2002/96/ईसी) अनुपालन |
| 1) कक्षा बी को इनपुट पर बाहरी फिल्टर की आवश्यकता होती है (पी/एन 24112.930) | |
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
