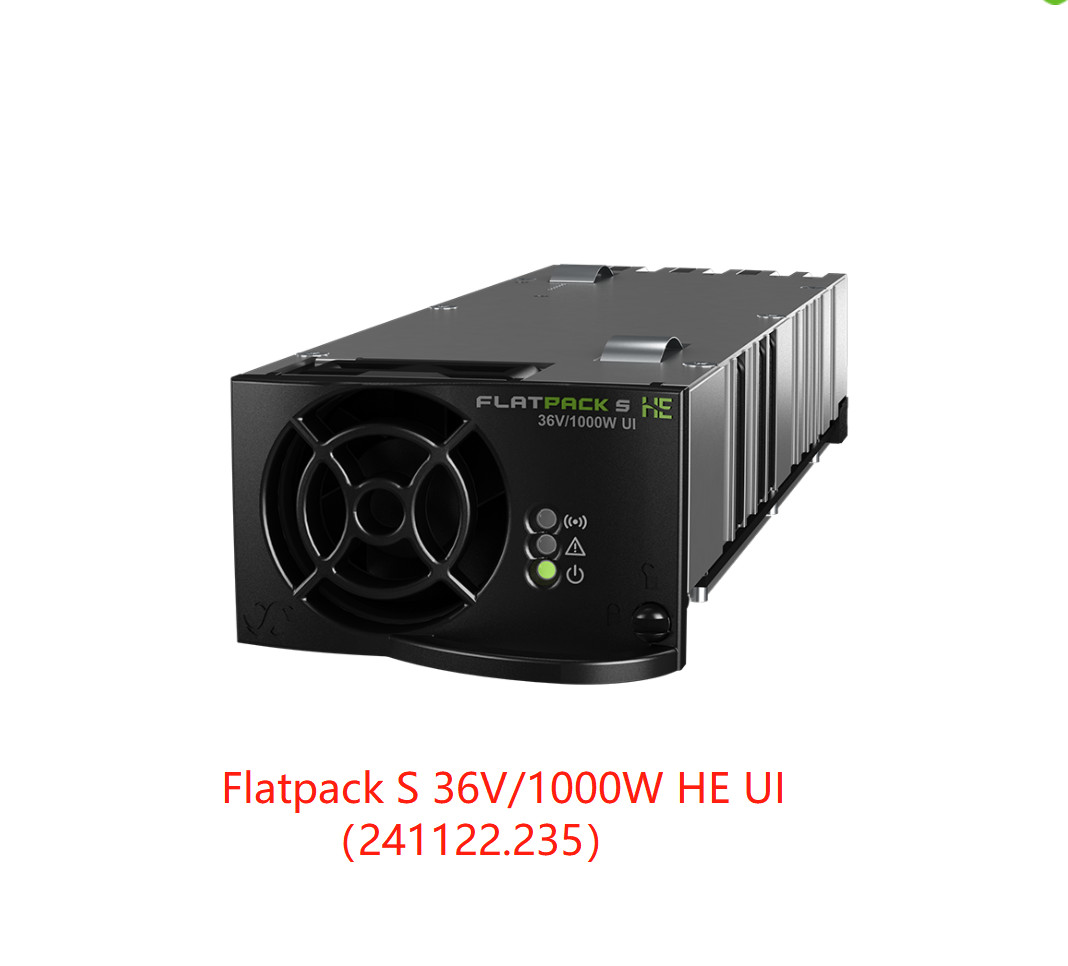

Eltek Flatpack S 36V/1000W HE UI रेक्टीफायर मॉड्यूल (भाग संख्या: 241123.235)
इन बाजारों में एप्लिकेशन अत्याधुनिक, विश्वसनीय और सुरक्षित डीसी पावर सिस्टम की मांग करते हैं।फ्लैटपैक एस अपने सेगमेंट में उद्योग की अग्रणी शक्ति घनत्व, कई सुरक्षा कार्य, विस्तृत ऑपरेटिंग तापमान रेंज और अपने छोटे 217 मिमी गहरे आवास में शानदार विश्वसनीयता प्रदान करता है।
स्मार्टपैक एस कंट्रोलर के साथ 3यू रैक में प्रयुक्त, फ्लैटपैक एस रेक्टिफायर्स कम से कम 18 लीटर, और कम गर्मी अपव्यय का उपयोग करके 2 से 8kW अनुप्रयोगों को कवर करते हैं।
पैरामीटर:
| नमूना | 36/1000 वह यूआई |
| भाग संख्या | 241122.235 |
| इनपुट डेटा | |
| वोल्टेज (नाममात्र) | 185 - 400 वीडीसी/ 185 - 275 वीएसी |
| वोल्टेज (ऑपरेटिंग रेंज) | 85 - 400 वीडीसी/ 85 - 305 वीएसी |
| आवृत्ति | डीसी, 16 2/3 हर्ट्ज, 45 - 66 हर्ट्ज |
| वर्तमान (अधिकतम) | 5.9 एडीसी/ 5.9 एआरएमएस |
| संरक्षण | सकारात्मक और नकारात्मक में फ्यूज, उलट ध्रुवीयता असंवेदनशील, 420 V . से ऊपर शटडाउनडीसी/ 305 वीएसी |
| उत्पादित आंकड़े | |
| वोल्टेज | 40 वीडीसी |
| वोल्टेज (समायोज्य सीमा) | 331) - 45 वीडीसी |
| पावर (अधिकतम) @ नाममात्र इनपुट | 1000 डब्ल्यू / 450 डब्ल्यू @16 2/3 हर्ट्ज इनपुट |
| पावर (अधिकतम) @ 85 वीडीसी/ 85 वीएसीइनपुट | 440 डब्ल्यू / 440 डब्ल्यू |
| वर्तमान (अधिकतम निरंतर) @ नाममात्र इनपुट | 27.8 ए (@ वीबाहर<36 वीडीसी) |
| समय पकड़ो, अधिकतम उत्पादन शक्ति | > 10ms;आउटपुट वोल्टेज> 33 वीडीसी |
| वर्तमान साझाकरण (10 - 100% लोड) | ± 10 से 100% लोड से अधिकतम करंट का 5% |
| स्टेटिक वोल्टेज विनियमन (10 - 100% लोड) | ± 0.5% |
| गतिशील वोल्टेज विनियमन | ±5.0% 10-90% या 90-10% लोड भिन्नता के लिए, विनियमन समय <50ms |
| लहर | <150 एमवीपीपी, 30 मेगाहर्ट्ज बैंडविड्थ |
| ओरिंग एफईटी शॉर्ट सर्किट प्रूफ वोल्टेज शटडाउन पर उच्च तापमान संरक्षण |
| अन्य निर्दिष्टीकरण | |
| क्षमता | > 95% |
| 4.2 केवीडीसी- आउटपुट में इनपुट 2.25 केवीडीसी- पृथ्वी पर इनपुट 710 Vडीसी- पृथ्वी के लिए उत्पादन |
| अलार्म: लाल एलईडी | कम और उच्च इनपुट वोल्टेज, उच्च और निम्न तापमान शटडाउन, रेक्टिफायर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे के बंद होने पर पंखे की विफलता, कम आउटपुट वोल्टेज अलार्म, कैन बस की विफलता |
| चेतावनी: पीला एलईडी | पावर डी-रेट मोड में रेक्टिफायर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग, कंट्रोलर के साथ CAN संचार का नुकसान |
| सामान्य ऑपरेशन: ग्रीन एलईडी | |
| अलार्म रिले (NO - डी-एनर्जेटिक होने पर खुलता है) | अलार्म और लापता इनपुट वोल्टेज पर खुलता है। |
| एमटीबीएफ (टेलकोर्डिया अंक 3 और विधि II केस एल1) | >2 700 000 (@ टीव्यापक: 25 डिग्री सेल्सियस) |
| ऑपरेटिंग तापमान (5-95% RH n.cond. hum।) अधिकतम आउटपुट पावर डे-रेट्स टेम्प / से ऊपर | -40 से + 85°C [-40 से +185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक |
| आयाम [WxHxD] / वजन | 72 x 40 x 217 मिमी2)(2.84 x 1.57 x 8.54")2)/ <850 ग्राम (1.9 एलबीएस) |
| डिजाइन मानक | |
| विद्युत सुरक्षा | EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| ईएन 61000-6-1:2007, -6-2:2005, - 6-3:2007 + ए1:2010, - 6-4:2007 + ए1:2010 एन 50121-1:2015, -2:2015, -4:2015, -5:2015 |
| ETSI EN 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) RoHS (2011/65/EU) और WEEE (2012/19/EU) अनुपालन |
1) सीमित स्टैंडबाय ऑपरेशन / न्यूनतम सेट वोल्टेज प्राप्त करने के लिए कुछ भार की आवश्यकता होती है 2) हैंडल की गहराई सहित 234mm [9.21"] और ऊंचाई 42mm [1.65"] | |
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
