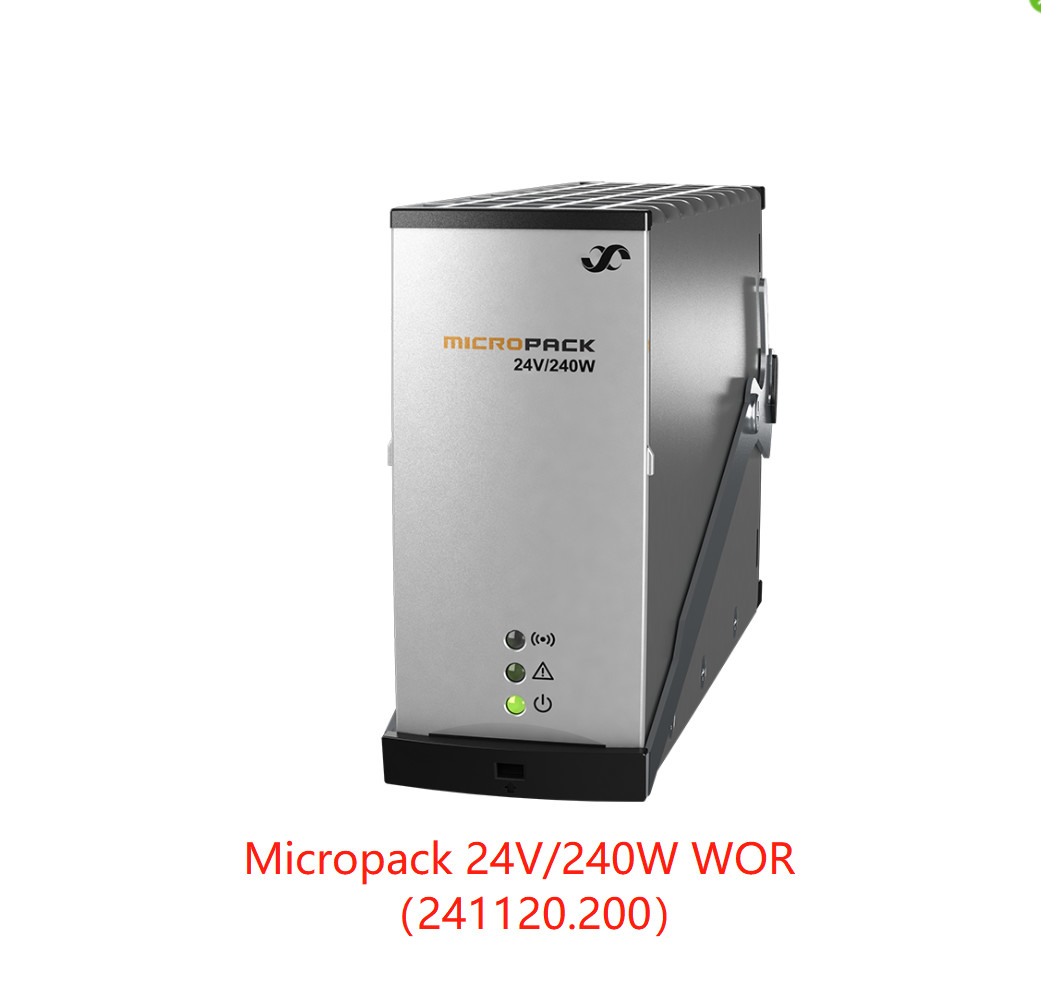

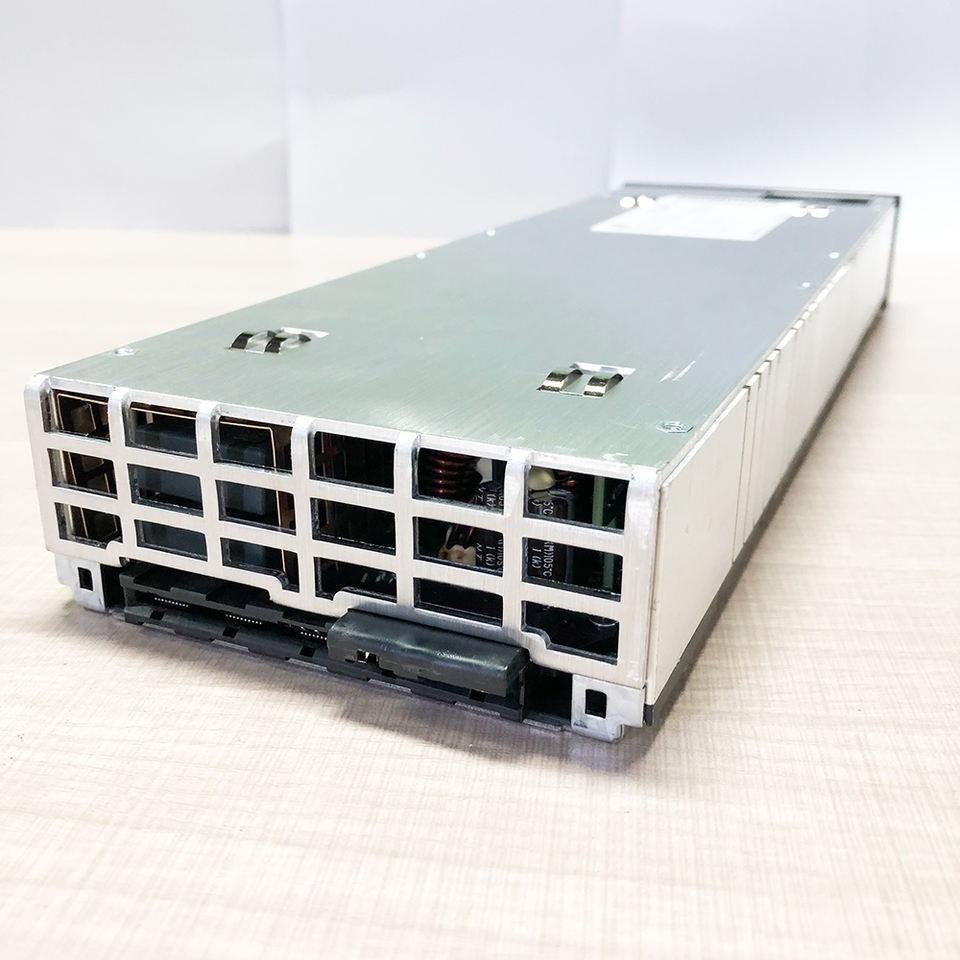

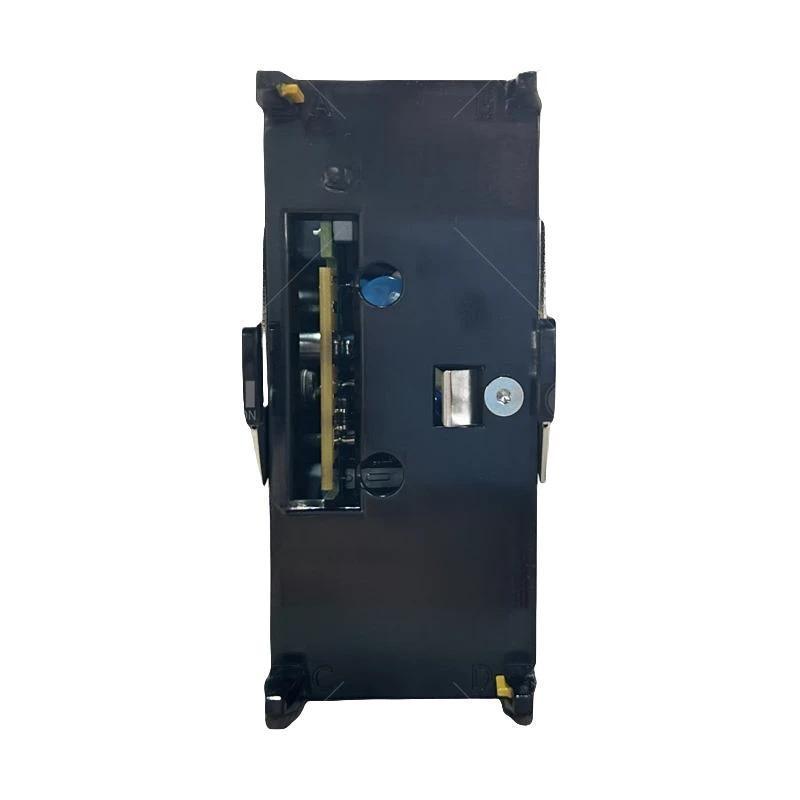

एल्टेक माइक्रोपैक रेक्टीफायर मॉड्यूल 24V/240W (भाग संख्या: 241120.200)
माइक्रोपैक सिस्टम कन्वेक्शन कूल्ड है, जिसे कम बिजली की भूख वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, लेकिन फिर भी किसी भी आवश्यकता से मेल खाने के लिए सिस्टम कार्यक्षमता विकल्पों के साथ।
स्टैंड अलोन या फ्लेक्सिबल ऑफ शेल्फ कॉन्फिगरेबल सिस्टम के रूप में उपयोग करें।
माइक्रोपैक पावर सिस्टम आपके नेटवर्क को एक कदम आगे बढ़ाता है।लोड रेंज के साथ आमतौर पर 120W और 1000W के बीच, और 12, 24 और 48V विकल्पों में, सिस्टम विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है।
पैरामीटर:
| नमूना | 12 वी / 120W | 24V / 240W | 48V / 250W |

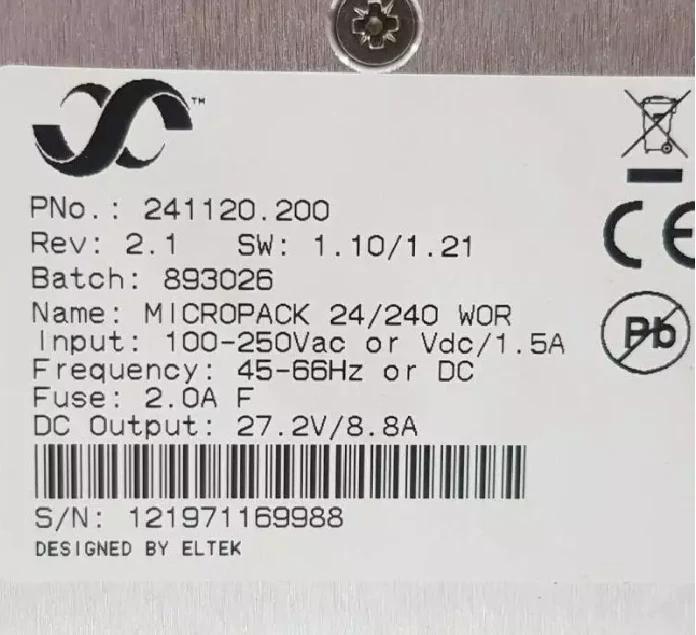

| भाग संख्या | 241120.300 | 241120.200 | 241120.100 |
| इनपुट डेटा | |||
| वोल्टेज सीमा | 85 - 300 वी एसी / डीसी 1) | ||
| वोल्टेज रेंज (नाममात्र) | 130 - 275 वी एसी / डीसी | 185 - 275 वी एसी / डीसी 1) | |
| आवृत्ति | 0 - 66 हर्ट्ज 1) | ||
| अधिकतम वर्तमान, 230V इनपुट / समग्र (बूस्ट) | 0.6 ए / 2.0 ए | 1.2 ए / 2.0 ए | 1.2 ए / 1.9 ए |
| अधिकतम पृथ्वी रिसाव वर्तमान | 2.0 एमए (@ 250 वी एसी / 50 हर्ट्ज) | ||
| ऊर्जा घटक | 0.97 (@ 70 - 100% भार) | 0.98 (@ 55 - 100% भार) | 0.98 (@ 50 - 100% भार) |
| टीएचडी (@ 230 वीएसी) | <5% (@ 80 - 100% भार) | <5% (@ 50 - 100% लोड) | <5% (@ 50 - 100% लोड) |
| संरक्षण | क्षणिक सुरक्षा के लिए Varistor, दोनों लाइनों में फ्यूज (2x 2.0 A), 300 V AC/DC . से ऊपर शटडाउन | ||
| उत्पादित आंकड़े | |||
| डिफ़ॉल्ट वोल्टेज | 13.6 वी डीसी | 27.2 वीडीसी | 53.5 वीडीसी |
| वोल्टेज सीमा | 10.7 - 18.0 वी डीसी | 21.5 - 36 वीडीसी | 43.5 - 57.6 वी डीसी |
| नियंत्रक के बिना वोल्टेज रेंज | 10.7 - 15.0 वी डीसी | 21.5 - 30 वीडीसी | 43.5 - 57.6 वी डीसी |
| # पीबी सेल समर्थित (1.8 - 2.4 वी डीसी / सेल) | 6 - 7 | 12 - 15 | 24 |
| # NiCad सेल समर्थित (1.05 - 1.65 V DC/ सेल) | 10 - 11 2) | 20 - 222) | - |
| अधिकतम शक्ति, नाममात्र / 60s बूस्ट | 120 डब्ल्यू / 160 डब्ल्यू | 240 डब्ल्यू / 315 डब्ल्यू | 250 डब्ल्यू/- |
| अधिकतम करंट, @12/24/48V डीसी/बूस्ट/क्यूटी3) | 10 ए / 15 ए / 55 ए | 10 ए / 15 ए / 55 ए | 5ए/-/- |
| वर्तमान साझाकरण | ± 10 से 100% लोड से अधिकतम करंट का 5% | ||
| स्टेटिक वोल्टेज विनियमन ± | 0.5% से 10% से 100% लोड और नाममात्र इनपुट | ||
| गतिशील वोल्टेज विनियमन | ± 5% <10ms, नाममात्र आउटपुट वोल्टेज पर 10% से 90% या विपरीत लोड करें | ||
| होल्ड-अप समय, डिफ़ॉल्ट वोल्टेज और पूर्ण शक्ति | 20 एमएस, वी आउट > 10.7 वीडीसी | 20 एमएस, वाउट> 21.5 वीडीसी | 20 एमएस, वीओयूटी> 43 वीडीसी |
| तरंग और शोर, 30 मेगाहर्ट्ज बीडब्ल्यू / सोफोमेट्रिक | <200 एमवी पीपी / 5 एमवी आरएमएस | <200 एमवी पीपी / 5 एमवी आरएमएस | <150 एमवी पीपी / 2 एमवी आरएमएस |
| संरक्षण | ओवरवॉल्टेज शटडाउन, शॉर्ट सर्किट प्रूफ, हाई टेम्परेचर, हॉट प्लग-इन इनरश करंट लिमिटिंग, फ्यूज | ||
| अन्य निर्दिष्टीकरण | |||
| दक्षता @ नाममात्र इनपुट / आउटपुट, पीक / रेंज | 89.5% />88%, 50-100% लोड | 93.0% />92%, 50-100% लोड | 93.6% />93%, 50-100% लोड |
| एकांत | 3.0 केवीएसी - इनपुट और आउटपुट, 1.5 केवी एसी - इनपुट अर्थ, 0.5 केवी डीसी - आउटपुट अर्थ | ||

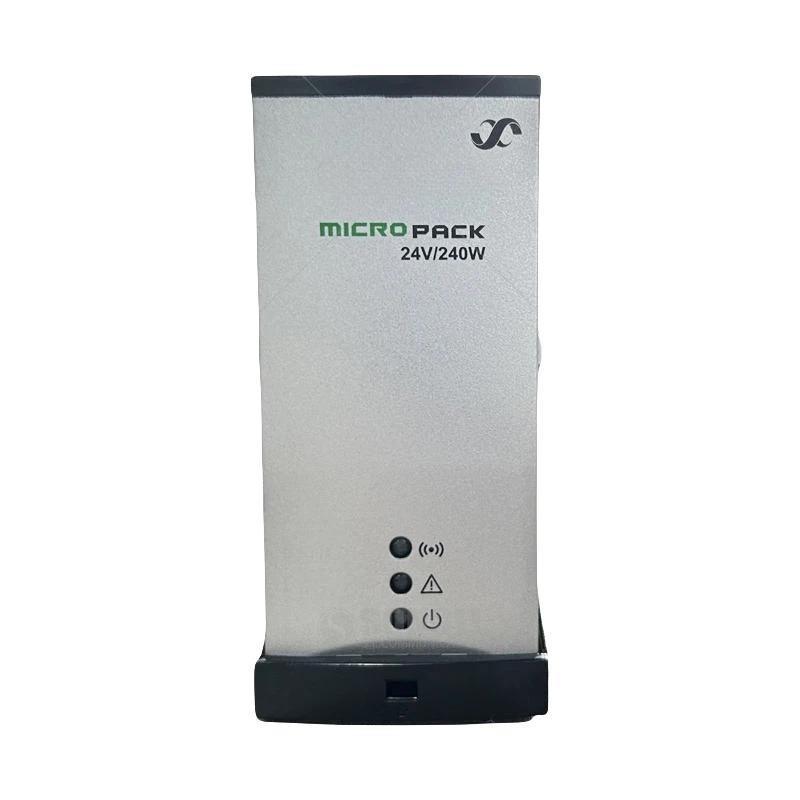

| अलार्म: लाल एलईडी 'चालू' | लो मेन शटडाउन, हाई और लो टेम्परेचर शटडाउन, रेक्टिफायर फेल्योर, आउटपुट पर ओवरवॉल्टेज शटडाउन, फैन फेल्योर, लो वोल्टेज अलार्म, कैन बस फेल | ||
| चेतावनियाँ: पीली एलईडी 'चालू' | पावर डेरेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज सीमा से बाहर, ओवरवॉल्टेज पर फ्लैशिंग | ||
| सामान्य (मॉड्यूल चल रहा है): ग्रीन एलईडी 'चालू' | |||
| अलार्म आउटपुट (पृथक) | NO (+पॉजिटिव टर्मिनल), COM (-नेगेटिव टर्मिनल)।60 वी / 100 एमए अधिकतम | ||
| एमटीबीएफ (टेलकोर्डिया एसआर-332 अंक I विधि III (ए)) | > 480 000 घंटे (@T परिवेश = 25 डिग्री सेल्सियस) | > 480 000 घंटे (@T परिवेश = 25 डिग्री सेल्सियस) | > 500 000 घंटे (@T परिवेश = 25 डिग्री सेल्सियस) |
| ऑपरेटिंग तापमान (5 - 95% आरएच गैर-शर्त।) आउटपुट पावर डी-रेट्स टेम्प / टू . से ऊपर |
-40 से +70°C [-40 — +158°F] +55°C / 50W @ +70°C |
-40 से +60°C [-40 से +142°F] +45°C / 80W @ +60°C |
-40 से +75°C [-40 से +167°F] +55°C / 140W @ +75°C |
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक | ||
| आयाम [WxHxD] / वजन | 39.0 x 88.5 x 149 मिमी [1.54 x 3.48 x 5.87"] / 0.5 किग्रा [1.1 पाउंड] | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | उल 60950 -1, एन 60950 -1, सीएसए 22.2 | ||
| ईएमसी |
ईटीएसआई एन 300 386 वी.1.3.2 एन 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| मेन्स हार्मोनिक्स | एन 61000 -3-2 | ||
| पर्यावरण |
ETSI EN 300 019: 2 -1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) ईटीएसआई एन 300 132-2 2002/95/ईसी (आरओएचएस) और 2002/96/ईसी (डब्ल्यूईईई) |
||
|
समुद्री अनुपालन (एसी फिल्टर के साथ ईएमसी क्लास बी) |
जहाजों, उच्च गति और हल्के शिल्प और डीएनवी अपतटीय मानकों के वर्गीकरण के लिए डीएनवी नियम | ||
|
1) 24112.200 के लिए प्राथमिक परिवार कल्याण 404088.09 के साथ डीसी समर्थन (एचडब्ल्यू संशोधन 1.2 से) और 241120.100 एचडब्ल्यू संशोधन 2 से 2) अधिकतम बूस्ट वोल्टेज 1.636 वी डीसी / सेल के साथ 11/22 सेल 3) क्विक-ट्रिप फ़ंक्शन, यदि V OUT = 5 VDC शॉर्ट सर्किट वाली शाखा पर ट्रिप फ्यूज / MCB की मदद के लिए 35 ms करंट पल्स उत्पन्न करता है 4) केवल 12 वी और 24 वी |
|||
