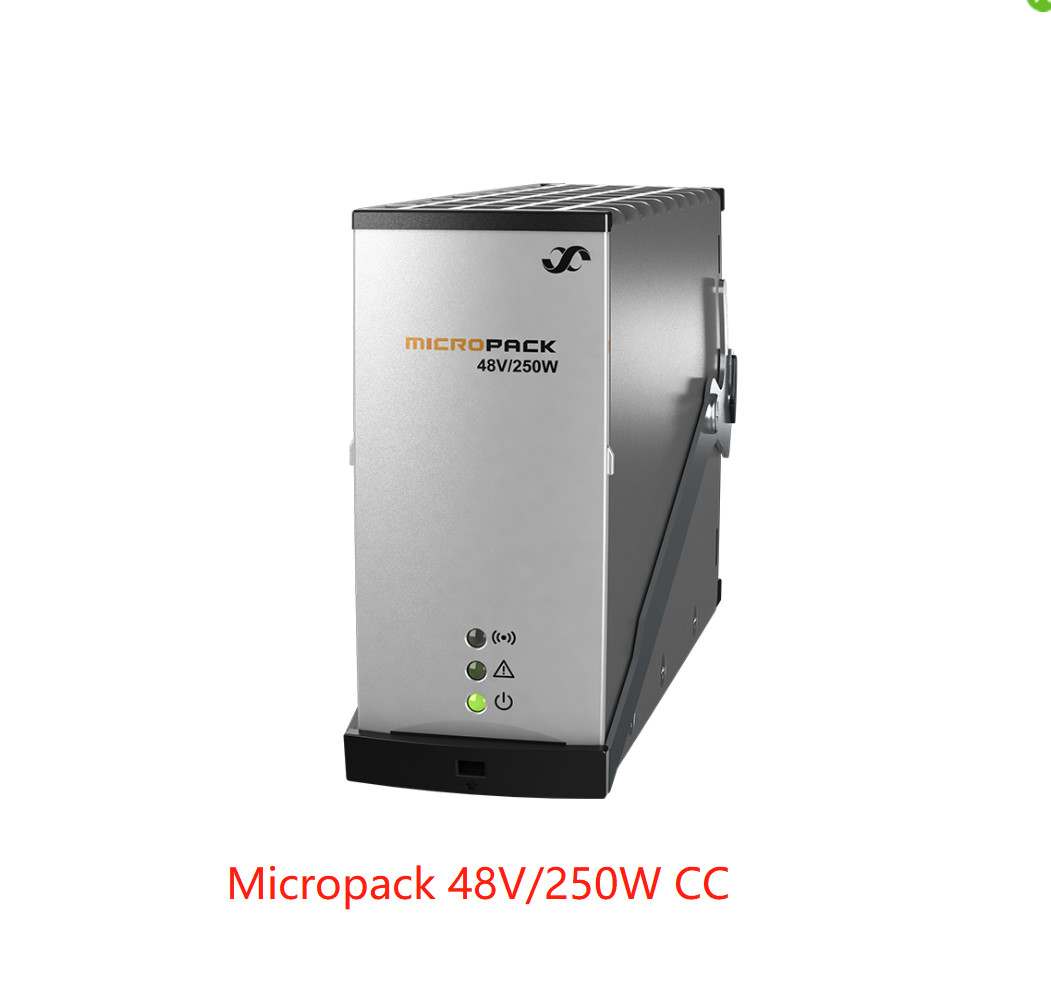

Eltek Micropack रेक्टिफायर मॉड्यूल 48V/250W (पार्ट नंबर: 241120.100)
Eltek Micropack रेक्टिफायर मॉड्यूल 48V/250W (पार्ट नंबर: 241120.100)
कॉम्पैक्ट, पूर्ण-विशेषता वाले DIN रेल पावर मॉड्यूल
Micropack पावर सिस्टम आपके नेटवर्क को एक कदम आगे बढ़ाता है। आमतौर पर
120W और 1000W के बीच लोड रेंज के साथ, और 12, 24 और 48V विकल्पों में, सिस्टम विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है।
पैरामीटर:
| मॉडल | 12V / 120W | 24V / 240W | 48V / 250W |
| पार्ट नंबर | 241120.300 | 241120.200 | 241120.100 |
| इनपुट डेटा | |||
| वोल्टेज रेंज | 85 - 300 V AC/ DC 1) | ||
| वोल्टेज रेंज (नाममात्र) | 130 - 275 V AC/ DC | 185 - 275 V AC/ DC 1) | |
| आवृत्ति | 0 - 66 Hz 1) | ||
| अधिकतम करंट, 230V इनपुट / समग्र (बूस्ट) | 0.6 A / 2.0 A | 1.2 A / 2.0 A | 1.2 A / 1.9 A |
| अधिकतम अर्थ लीकेज करंट | 2.0 mA (@ 250V AC/ 50Hz) | ||
| पावर फैक्टर | 0.97 (@ 70 - 100 % लोड) | 0.98 (@ 55 - 100 % लोड) | 0.98 (@ 50 - 100 % लोड) |
| THD (@ 230 VAC) | < 5 % (@ 80 - 100 % लोड) | < 5 % (@ 50 - 100 % लोड) | < 5 % (@ 50 - 100 % लोड) |
| सुरक्षा | क्षणिक सुरक्षा के लिए वैरिस्टर, दोनों लाइनों में फ्यूज (2x 2.0 A), 300 V AC/ DC से ऊपर शटडाउन | ||
| आउटपुट डेटा | |||
| डिफ़ॉल्ट वोल्टेज | 13.6 V DC | 27.2 VDC | 53.5 VDC |
| वोल्टेज रेंज | 10.7 - 18.0 V DC | 21.5 - 36 VDC | 43.5 - 57.6 V DC |
| कंट्रोलर के बिना वोल्टेज रेंज | 10.7 - 15.0 V DC | 21.5 - 30 VDC | 43.5 - 57.6 V DC |
| # Pb सेल समर्थित (1.8 - 2.4 V DC/ सेल) | 6 - 7 | 12 - 15 | 24 |
| # NiCad सेल समर्थित (1.05 - 1.65 V DC/ सेल) | 10 - 11 2) | 20 - 222) | - |
| अधिकतम पावर, नाममात्र / 60s बूस्ट | 120 W / 160 W | 240 W / 315 W | 250 W / - |
| अधिकतम करंट, @12/ 24/ 48V DC / बूस्ट / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 A / - / - |
| करंट शेयरिंग | अधिकतम करंट का ±5% 10 से 100% लोड तक | ||
| स्थिर वोल्टेज विनियमन ± | 10% से 100% लोड और नाममात्र इनपुट से 0.5% | ||
| डायनेमिक वोल्टेज विनियमन | ± 5 %< 10ms, लोड स्टेप 10% से 90% या नाममात्र आउटपुट वोल्टेज पर विपरीत | ||
| होल्ड-अप टाइम, डिफ़ॉल्ट वोल्टेज और फुल पावर | 20 ms, V आउट > 10.7 VDC | 20 ms, VOUT > 21.5 VDC | 20 ms, VOUT > 43 VDC |
| रिपल और शोर, 30 मेगाहर्ट्ज बी.डब्ल्यू. / सोफोमेट्रिक | < 200 mV PP / 5 mV RMS | < 200 mV PP / 5 mV RMS | < 150 mV PP / 2 mV RMS |
| सुरक्षा | ओवरवॉल्टेज शटडाउन, शॉर्ट सर्किट प्रूफ, उच्च तापमान, हॉट प्लग-इन इनरश करंट लिमिटिंग, फ्यूज | ||
| अन्य विशिष्टताएँ | |||
| दक्षता @ नाममात्र इनपुट/ आउटपुट, पीक/ रेंज | 89.5% / >88%, 50-100% लोड | 93.0% / >92%, 50-100% लोड | 93.6% / >93%, 50-100% लोड |
| अलगाव | 3.0 kVAC – इनपुट और आउटपुट, 1.5 kV AC – इनपुट अर्थ, 0.5 kV DC – आउटपुट अर्थ | ||
| अलार्म: लाल एलईडी 'चालू' | लो मेन्स शटडाउन, हाई और लो टेंपरेचर शटडाउन, रेक्टिफायर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, फैन विफलता, लो वोल्टेज अलार्म, CAN बस विफलता | ||
| चेतावनी: पीली एलईडी 'चालू' | पावर डिरेट मोड में रेक्टिफायर, रिमोट बैटरी करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग | ||
| सामान्य (मॉड्यूल चल रहा है): हरी एलईडी 'चालू' | |||
| अलार्म आउटपुट (अलग) | NO (+पॉजिटिव टर्मिनल), COM (-नेगेटिव टर्मिनल)। 60 V / 100 mA अधिकतम | ||
| MTBF (Telcordia SR-332 इश्यू I विधि III (a)) | >480 000h (@T AMBIENT= 25°C) | >480 000h (@T AMBIENT= 25°C) | >500 000h (@T AMBIENT= 25°C) |
| ऑपरेटिंग तापमान (5 - 95% RH गैर-संघनित) आउटपुट पावर तापमान से ऊपर / तक कम हो जाती है |
-40 से +70°C [ -40 — +158°F] +55°C / 50W @ +70°C |
-40 से +60°C [-40 से +142°F] +45°C / 80W @ +60°C |
-40 से +75°C [ -40 से +167°F] +55°C / 140W @ +75°C |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनित | ||
| आयाम[WxHxD] / वजन | 39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] | ||
