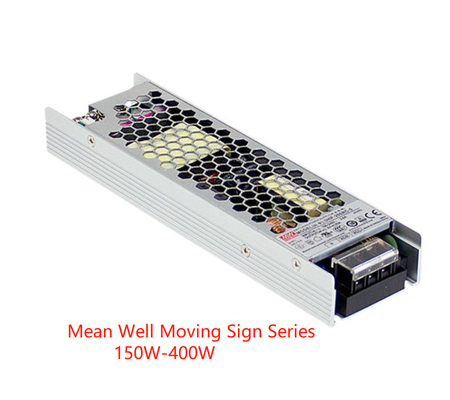

मीन वेल मूविंग साइन सीरीज़ 150W-400W सिंगल आउटपुट PFC LSP-150 HSP-200 UHP-200A HSP-300 के साथ
मीन वेल मूविंग साइन सीरीज़ 150W-400W सिंगल आउटपुट PFC LSP-150 HSP-200 UHP-200A HSP-300 के साथ
हल्के वजन और लो प्रोफाइल
उच्च दक्षता चलती साइन अनुप्रयोगों के लिए उपयुक्त
अनुरूप कोटिंग (एचएसपी, एचडीपी, एनईएल, एचएसएन श्रृंखला)
सेमी-पॉटेड और रेन स्पलैश के खिलाफ डिजाइन (ईआरपी सीरीज)
पैरामीटर:
| नमूना | एलएसपी-160 -3.3 | एलएसपी-160 -4.2 | एलएसपी-160 -5 | एलएसपी-160-12 | एलएसपी-160-24 | एलएसपी-160-36 | एलएसपी-160-48 | |
|
आउटपुट |
दिष्ट विद्युत धारा का वोल्टेज | 3.3 | 4.2 वी | 5वी | 12वी | 24वी | 36वी | 48वी |
| वर्तमान मूल्यांकित | 32ए | 32ए | 32ए | 13.5ए | 6.75ए | 4.5ए | 3.4ए | |
| मूल्यांकित शक्ति(संवहन) | 105.6W | 134.4W | 160W | 162W | 162W | 162W | 163.2W | |
| लहर और शोर (अधिकतम)नोट 2 | 200mVp-पी | 200mVp-पी | 200mVp-पी | 240mVp-पी | 240mVp-पी | 240mVp-पी | 300mVp-पी | |
| वोल्टेज एडीजे।सीमा | 3.2 ~ 3.5 वी | 4 ~ 4.5 वी | 4.7 ~ 5.3 वी | 11.4~12.6वी | 22.8 ~ 25.2 वी | 34.2 ~ 37.8 वी | 45.6 ~ 50.4 वी | |
| वोल्टेज सहिष्णुतानोट 3 | ± 2.0% | ± 2.0% | ± 2.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
| लाइन विनियमन | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.3% | ± 0.3% | ± 0.3% | ± 0.3% | |
| भार विनियमन | ± 1.0% | ± 1.0% | ± 1.0% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| सेटअप, उदय समय | 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC पूर्ण लोड पर | |||||||
| होल्ड अप टाइम (टाइप) | 10ms/230VAC 10ms/115VAC | |||||||
|
इनपुट |
वोल्टेज सीमा नोट.4 | 100 ~ 264VAC 141 ~ 370VDC | ||||||
| आवृति सीमा | 47 ~ 63 हर्ट्ज | |||||||
| पावर फैक्टर (टाइप।) | पीएफ≥0.94/230VAC पीएफ≥0.98/115VAC पूर्ण लोड पर | |||||||
| दक्षता (टाइप।) | 87.5% | 88.5% | 89.5% | 92.5% | 93.5% | 93.5% | 93.5% | |
| एसी करंट (टाइप) | 2.2A/115VAC 1.1A/230VAC | |||||||
| इनरुश करंट (टाइप) | कोल्ड स्टार्ट 45A/115VAC 85A/230VAC | |||||||
| लीकेज करंट | <0.75mA / 240VAC | |||||||
|
संरक्षण |
शार्ट सर्किट | हिचकी सुरक्षा, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाती है | ||||||
| अधिभार | 110 ~ 140% रेटेड आउटपुट पावर | |||||||
| संरक्षण प्रकार: लगातार चालू सीमित, लोड की निरंतर वृद्धि हिचकी सुरक्षा होगी, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाती है | ||||||||
|
वोल्टेज से अधिक |
3.8 ~ 4.6V | 4.62 ~ 5.46V | 5.75 ~ 6.75V | 13.2 ~ 15.6V | 26.4 ~ 31.2 वी | 39.6 ~ 46.8V | 52.8 ~ 62.4 वी | |
| सुरक्षा प्रकार: ओ / पी वोल्टेज बंद करें, पुनर्प्राप्त करने के लिए फिर से बिजली चालू करें | ||||||||
| ज्यादा तापमान | ओ / पी वोल्टेज को बंद करें, तापमान कम होने के बाद ठीक होने के लिए फिर से चालू करें | |||||||
|
समारोह |
वर्तमान साझाकरण | कृपया फंक्शन मैनुअल देखें | ||||||
| डीसी ओके सिग्नल | संपर्क रेटिंग (अधिकतम): 15Vdc/10mA प्रतिरोधक भार | |||||||
|
वातावरण |
काम कर रहे अस्थायी। | -30 ~ + 70 ℃ ("डेरेटिंग कर्व" देखें) | ||||||
| काम कर रहे आर्द्रता | 20 ~ 90% आरएच गैर-संघनक | |||||||
| भंडारण तापमान।, आर्द्रता | -40 ~ + 85 ℃, 10 ~ 95% आरएच गैर-संघनक | |||||||
| अस्थायी।गुणक | ± 0.03% / ℃ (0 ~ 50 ℃) | |||||||
| कंपन | 10 ~ 500 हर्ट्ज, 5 जी 10 मिनट / 1 साइकिल, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ | |||||||
|
सुरक्षा और ईएमसी (नोट.6) |
सुरक्षा मानकों | UL62368, TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 स्वीकृत, डिज़ाइन BS EN/EN60335-1 को देखें | ||||||
| जोरदार प्रतिरोध | I/PO/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | |||||||
| ईएमसी उत्सर्जन | BS EN/EN55032,GB9254, Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, EAC TP TC 020, BSMI CNS13438 का अनुपालन | |||||||
| ईएमसी प्रतिरक्षा | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), भारी उद्योग स्तर, EAC TP TC 020 का अनुपालन | |||||||
|
अन्य |
एमटीबीएफ | 2092.7K घंटा मिनट।Telcordia TR/SR-332 (बेलकोर); 282.7K घंटा मिनट।MIL-HDBK-217F (25℃) | ||||||
| आयाम | 194 * 55 * 20 मिमी (एल * डब्ल्यू * एच) | |||||||
| पैकिंग | 0.356 किग्रा; 30 पीसी / 11.68 किग्रा / 0.6 सीयूएफटी | |||||||
|
टिप्पणी |
1. विशेष रूप से उल्लिखित सभी मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 2. तरंग और शोर को 20 मेगाहर्ट्ज बैंडविड्थ पर मापा जाता है, जिसमें एक 0.1uf और 47uf समानांतर संधारित्र के साथ समाप्त 12 "मुड़ जोड़ी-तार का उपयोग किया जाता है। 3. टॉलरेंस: इसमें सेट अप टॉलरेंस, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 4. कम इनपुट वोल्टेज के तहत व्युत्पन्न की आवश्यकता हो सकती है।कृपया अधिक विवरण के लिए व्युत्पन्न वक्र की जाँच करें। 5. 2000 मीटर (6500 फीट) से अधिक ऊंचाई के संचालन के लिए 5 ℃ / 1000 मीटर के परिवेश के तापमान की आवश्यकता होती है 6. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा।अंतिम उपकरण की फिर से पुष्टि की जानी चाहिए कि यह अभी भी ईएमसी निर्देशों को पूरा करता है।इन ईएमसी परीक्षणों को करने के तरीके के बारे में मार्गदर्शन के लिए, कृपया "घटक बिजली आपूर्ति का ईएमआई परीक्षण" देखें। (जैसा कि पर उपलब्ध हैhttp://www.meanwell.com) ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https:// देखें।www.meanwell.com/serviceDisclaimer.aspx |
|||||||
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
