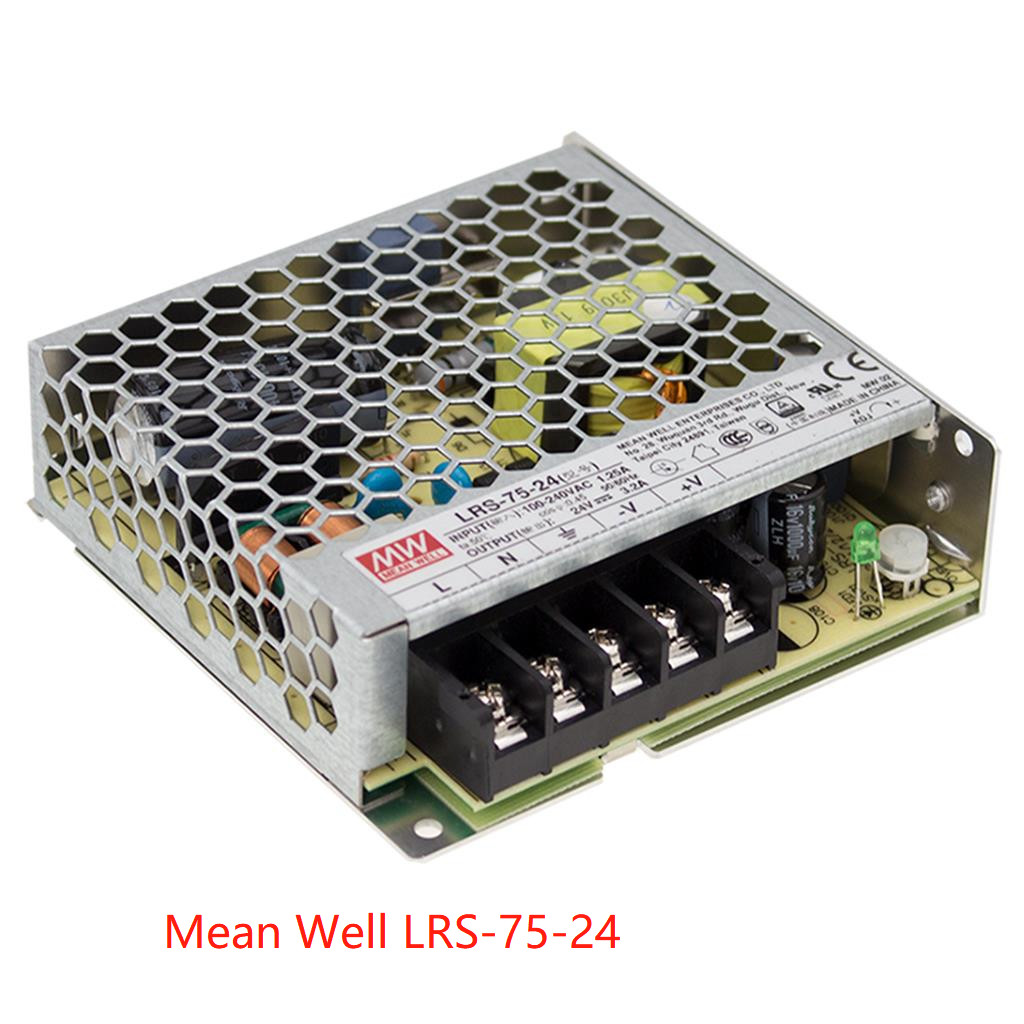

मीन वेल एलआरएस सीरीज रेक्टिफायर 75W सिंगल आउटपुट स्विचिंग पावर सप्लाई LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
विशेषताएँ:
अनुप्रयोग:
विवरण:
LRS-75 श्रृंखला 30 मिमी के कम प्रोफाइल डिजाइन के साथ 75W सिंगल आउटपुट संलग्न प्रकार की बिजली आपूर्ति है, पूर्ण रेंज 85-264Vac इनपुट को अपनाते हुए, पूरी श्रृंखला 5V 12V.15V,24V,36V और 48V की आउटपुट वोल्टेज लाइन प्रदान करती है
91.5% तक उच्च दक्षता के अलावा, धातु की जाली केस का डिज़ाइन LRS-75 के गर्मी अपव्यय को बढ़ाता है कि पूरी श्रृंखला बिना पंखे के एयर संवहन के तहत -30° से 70 ° तक संचालित होती है।
अत्यधिक कम नो लोड पावर खपत (0.3W से कम) प्रदान करते हुए, यह अंतिम सिस्टम को दुनिया भर की ऊर्जा आवश्यकता को आसानी से पूरा करने की अनुमति देता है।
LRS-75 में पूर्ण सुरक्षा कार्य और 5G एंटी कंपन क्षमता है।
यह अंतर्राष्ट्रीय सुरक्षा नियमों का अनुपालन करता है।
LRS-75 श्रृंखला विभिन्न औद्योगिक अनुप्रयोगों के लिए प्रदर्शन बिजली आपूर्ति समाधान के लिए एक उच्च मूल्य के रूप में कार्य करती है।
तकनीकी
| मॉडल | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
|
आउटपुट |
डीसी वोल्टेज | 5V | 12V | 15V | 24V | 36V | 48V |
| रेटेड करंट | 14A | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| वर्तमान सीमा | 0 ~ 14A | 0 ~ 6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.1A | 0 ~ 1.6A | |
| रेटेड पावर | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W | |
| रिपल और शोर (अधिकतम)नोट.2 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| वोल्टेज एडज. रेंज | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| वोल्टेजसहिष्णुता नोट.3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| लाइन विनियमननोट.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| लोड विनियमननोट.5 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| सेटअप, राइज टाइम | 500ms, 30ms/230VAC 500ms,30ms/115VAC फुल लोड पर | ||||||
| होल्ड अप टाइम (Typ.) | 60ms/230VAC 12ms/115VAC फुल लोड पर | ||||||
|
इनपुट |
वोल्टेज रेंज | 85 ~ 264VAC 120 ~ 373VDC | |||||
| आवृत्ति रेंज | 47 ~ 63Hz | ||||||
| दक्षता (Typ.) | 86.5% | 89% | 89% | 90% | 91.5% | 91.5% | |
| एसी करंट (Typ.) | 1.4A/115VAC 0.85A/230VAC | ||||||
| इनरश करंट (Typ.) | कोल्ड स्टार्ट 65A/230VAC | ||||||
| लीकेज करंट | <0.75mA / 240VAC | ||||||
|
सुरक्षा |
ओवर लोड | 110 ~ 150% रेटेड आउटपुट पावर | |||||
| सुरक्षा प्रकार: हिचकी मोड, दोष की स्थिति हटाए जाने के बाद स्वचालित रूप से ठीक हो जाता है | |||||||
| ओवर वोल्टेज | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| सुरक्षा प्रकार: ओ/पी वोल्टेज बंद करें, ठीक होने के लिए फिर से चालू करें | |||||||
|
पर्यावरण |
कार्य तापमान। | -30 ~ +70℃ ("डीरेटिंग कर्व" देखें) | |||||
| कार्यकारी आर्द्रता | 20 ~ 90% RH गैर-संघनक | ||||||
| भंडारण तापमान, आर्द्रता | -40 ~ +85℃, 10 ~ 95% RH गैर-संघनक | ||||||
| तापमान गुणांक | ±0.03%/℃ (0 ~ 50℃) | ||||||
| कंपन | 10 ~ 500Hz, 5G 10min./1cycle, X, Y, Z अक्षों के साथ प्रत्येक 60min. | ||||||
| ओवर वोल्टेज श्रेणी |
Ⅲ; BS EN/EN61558, BS EN/EN50178,BS EN/EN60664-1, BS EN/EN62477-1 का अनुपालन; 2000 मीटर तक की ऊंचाई |
||||||
|
सुरक्षा और ईएमसी(नोट 8) सुरक्षा मानक |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1(CB द्वारा),KC K60950-1(केवल LRS-75-12/24 के लिए), BIS IS13252(भाग 1): |
2010/IEC 60950-1: 2005 स्वीकृत वोल्टेज का सामना करें |
|||||
| I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | इंसुलेशन प्रतिरोध | ||||||
| I/P-O/P, I/P-FG, O/P-FG:100M ओम/500VDC / 25℃/ 70% RH | ईएमसी उत्सर्जन | ||||||
| BS EN/EN55032 (CISPR32) क्लास B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(केवल LRS-75-12/24 के लिए) का अनुपालन | ईएमसी प्रतिरक्षा | ||||||
| BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32, का अनुपालन |
KN35(केवल LRS-75-12/24 के लिए) अन्य |
||||||
|
एमटीबीएफ |
3334.3K घंटे मिनट। Telcordia SR-332 (Bellcore); 667.2Khrs मिनट। MIL-HDBK-217F (25℃) | आयाम | |||||
| 99*97*30mm (L*W*H) | पैकिंग | ||||||
| 0.25Kg ; 45pcs/ 12.25Kg/ 0.77CUFT | ध्यान दें | ||||||
| 1. विशेष रूप से उल्लेख नहीं किए गए सभी पैरामीटर 230VAC इनपुट, रेटेड लोड और परिवेश के तापमान के 25℃ पर मापे जाते हैं। |
2. रिपल और शोर को 0.1uf और 47uf समानांतर कैपेसिटर के साथ समाप्त 12" मुड़ जोड़ी-तार का उपयोग करके 20MHz की बैंडविड्थ पर मापा जाता है। 3. सहिष्णुता: सेटअप सहिष्णुता, लाइन विनियमन और लोड विनियमन शामिल है। |
||||||
| 4. लाइन विनियमन को रेटेड लोड पर कम लाइन से उच्च लाइन तक मापा जाता है। | |||||||
| 5. लोड विनियमन को 0% से 100% रेटेड लोड तक मापा जाता है। | |||||||
| 6. सेटअप समय की लंबाई को कोल्ड फर्स्ट स्टार्ट पर मापा जाता है। बिजली आपूर्ति को बहुत जल्दी चालू/बंद करने से सेटअप में वृद्धि हो सकती है | |||||||
| समय। | |||||||
| 7. 2000 मीटर (6500 फीट) से अधिक ऑपरेटिंग ऊंचाई के लिए 5℃/1000 मीटर का परिवेश तापमान डीरेटिंग आवश्यक है। | |||||||
| 8. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा। सभी ईएमसी परीक्षण 1 मिमी की मोटाई के साथ 360 मिमी*360 मिमी धातु प्लेट पर इकाई को माउंट करके निष्पादित किए गए हैं। अंतिम उपकरण को फिर से पुष्टि करनी चाहिए कि यह अभी भी मिलता है | |||||||
| ईएमसी निर्देश। इन ईएमसी परीक्षणों को कैसे करें, इस पर मार्गदर्शन के लिए, कृपया “घटक बिजली आपूर्ति का ईएमआई परीक्षण।” देखें। | |||||||
| (जैसा कि http://www.meanwell.com पर उपलब्ध है) | |||||||
| ※ उत्पाद दायित्व अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https:// देखें | |||||||
| www.meanwell.com/serviceDisclaimer.aspx | |||||||
