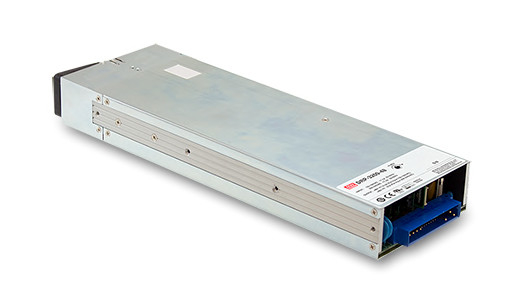

मीन वेल डीपीआर सीरीज 3200W डीपीआर-3200-24 डीपीआर-3200-48 डीएचपी-1यूटी डीबीआर-3200
वाट क्षमता:
3200
विशेषताएँ :
पूरा रैक माउंटेबल फ्रंट एंड सॉल्यूशन: रेक्टिफायर और चार्जर
1यू लो प्रोफाइल
19 इंच रैक शेल्फ उपलब्ध
तकनीकी
| नमूना | डीआरपी-3200-24 | डीआरपी-3200-48 | |||
|
आउटपुट |
दिष्ट विद्युत धारा का वोल्टेज | 24वी | 48वी | ||
| वर्तमान मूल्यांकित | 133ए | 67ए | |||
| वर्तमान श्रृंखला | 0 ~ 133A | 0 ~ 67A | |||
| मूल्यांकित शक्ति | 3192W | 3216W | |||
| लहर और शोर (अधिकतम)नोट .2,3 | 300mVp-पी | 480 एमवीपी-पी | |||
| वोल्टेज एडीजे।सीमा | 23.5 ~ 30 वी | 47.5 ~ 58.8V | |||
| वोल्टेज सहिष्णुतानोट.4 | ± 1.0% | ± 1.0% | |||
| लाइन विनियमन | ± 0.5% | ± 0.5% | |||
| भार विनियमन | ± 0.5% | ± 0.5% | |||
| सेटअप, उदय समय | 1500ms, 60ms/230VAC पूर्ण लोड पर | ||||
| होल्ड अप टाइम (टाइप) | 16ms / 230VAC 75% लोड पर 9ms / 230VAC पूर्ण लोड पर | ||||
|
इनपुट |
वोल्टेज सीमा नोट.5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| आवृति सीमा | 47 ~ 63 हर्ट्ज | ||||
| पावर फैक्टर (टाइप।) | 0.97/230VAC पूर्ण भार पर | ||||
| क्षमता (टाइप।) नोट.6 | 93.5% | 94.5% | |||
| एसी वर्तमान (टाइप।) नोट.5 | 17A/230VAC | ||||
| INRUSH वर्तमान (टाइप।) | कोल्ड स्टार्ट 55A/230VAC | ||||
| लीकेज करंट | <1.5mA / 230VAC | ||||
|
संरक्षण |
अधिभार |
105 ~ 115% रेटेड वर्तमान | |||
| सुरक्षा प्रकार: लगातार चालू सीमित, 5 सेकंड के बाद ओ / पी वोल्टेज बंद करें।O/P वोल्टेज गिरने के बाद, पुनर्प्राप्त करने के लिए पुन: चालू करें | |||||
|
वोल्टेज से अधिक |
31.5 ~ 37.5V | 63 ~ 75V | |||
| सुरक्षा प्रकार: ओ / पी वोल्टेज बंद करें, पुनर्प्राप्त करने के लिए फिर से बिजली चालू करें | |||||
| ज्यादा तापमान | ओ / पी वोल्टेज को बंद करें, तापमान कम होने के बाद स्वचालित रूप से ठीक हो जाता है | ||||
|
समारोह |
आउटपुट वोल्टेज प्रोग्रामेबल (पीवी) |
आउटपुट वोल्टेज का समायोजन नाममात्र आउटपुट वोल्टेज के 50 ~ 125% के लिए स्वीकार्य है कृपया निम्नलिखित पृष्ठों में फ़ंक्शन मैनुअल देखें | |||
| निरंतर वर्तमान स्तर कार्यक्रम (पीसी) | निरंतर वर्तमान स्तर का समायोजन रेटेड वर्तमान के 20 ~ 100% तक स्वीकार्य है।कृपया निम्नलिखित पृष्ठों में फंक्शन मैनुअल देखें | ||||
| रिमोट ऑन-ऑफ नियंत्रण | विद्युत संकेत या शुष्क संपर्क द्वारा पावर ऑन: शॉर्ट पावर ऑफ: ओपन।कृपया निम्नलिखित पृष्ठों में फंक्शन मैनुअल देखें | ||||
| रिमोट सेंस | 0.5V तक लोड वायरिंग पर वोल्टेज ड्रॉप की भरपाई करें।कृपया निम्नलिखित पृष्ठों में फंक्शन मैनुअल देखें | ||||
| सहायक पॉवर | 5V @ 0.3A, सहिष्णुता ± 10%, तरंग 150mVp-p, 12V @ 0.8A, सहिष्णुता ± 10%, तरंग 450mVp-p | ||||
| अलार्म सिग्नल | टी-अलार्म, एसी-ओके और डीसी-ओके के लिए पृथक टीटीएल सिग्नल आउटपुट।कृपया निम्नलिखित पृष्ठों में फंक्शन मैनुअल देखें | ||||
|
वातावरण |
काम कर रहे अस्थायी। | -30 ~ + 70 ℃ ("डेरेटिंग कर्व" देखें) | |||
| काम कर रहे आर्द्रता | 20 ~ 90% आरएच गैर-संघनक | ||||
| भंडारण तापमान।, आर्द्रता | -40 ~ + 85 ℃, 10 ~ 95% आरएच गैर-संघनक | ||||
| अस्थायी।गुणक | ± 0.03% / ℃ (0 ~ 50 ℃) | ||||
| कंपन | 10 ~ 500 हर्ट्ज, 2 जी 10 मिनट / 1 साइकिल, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ | ||||
|
सुरक्षा और ईएमसी (नोट 9) |
सुरक्षा मानकों | UL62368-1, CSA C22.2 नंबर 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 स्वीकृत | |||
| जोरदार प्रतिरोध | I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | ||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | ||||
|
ईएमसी उत्सर्जन |
पैरामीटर | मानक | टेस्ट स्तर / नोट | ||
| संचालित | बीएस EN/EN55032 (CISPR32) | कक्षा बी | |||
| विकिर्ण | बीएस EN/EN55032 (CISPR32) | कक्षा | |||
| हार्मोनिक करंट | बीएस एन/EN61000-3-2 | ----- | |||
| वोल्टेज झिलमिलाहट | बीएस एन/EN61000-3-3 | ----- | |||
|
ईएमसी प्रतिरक्षा |
बीएस EN/EN55024, BS EN/EN61000-6-2 | ||||
| पैरामीटर | मानक | टेस्ट स्तर / नोट | |||
| ईएसडी | बीएस एन/EN61000-4-2 | स्तर 3, 8KV वायु;स्तर 2, 4KV संपर्क | |||
| विकिर्ण | बीएस एन/EN61000-4-3 | स्तर 3 | |||
| ईएफ़टी / फट | बीएस एन/EN61000-4-4 | स्तर 3 | |||
| आवेश | बीएस एन/EN61000-6-2 | 2KV/लाइन-लाइन 4KV/लाइन-अर्थ | |||
| संचालित | बीएस एन/EN61000-4-6 | स्तर 3 | |||
| चुंबकीय क्षेत्र | बीएस एन/EN61000-4-8 | स्तर 4 | |||
| वोल्टेज डिप्स और रुकावट | बीएस एन/EN61000-4-11 |
> 95% डुबकी 0.5 अवधि, 30% डुबकी 25 अवधि, >95% रुकावट 250 अवधि |
|||
|
अन्य |
एमटीबीएफ | 535.5K घंटा मिनट।Telcordia SR-332 (बेलकोर);44.6K घंटा मिनट।MIL-HDBK-217F (25℃) | |||
| आयाम | 325 * 107 * 41 मिमी (एल * डब्ल्यू * एच) | ||||
| पैकिंग | 2.65 किग्रा; 4 पीसी / 11.6 किग्रा / 0.87 सीयूएफटी | ||||
| टिप्पणी |
1. विशेष रूप से उल्लिखित सभी मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 2. रिपल और शोर को 20 मेगाहर्ट्ज बैंडविड्थ पर मापा जाता है, जिसमें एक 0.1uf और 47uf समानांतर संधारित्र के साथ समाप्त 12 "ट्विस्टेड जोड़ी-तार का उपयोग किया जाता है। 3. परिवर्तनीय लोड एप्लिकेशन या आउटपुट वोल्टेज के समानांतर ऑपरेशन तरंग के तहत हल्के लोड की स्थिति में स्पेक से अधिक हो सकता है।आउटपुट लोड 5% से अधिक होने पर यह सामान्य तरंग स्तर पर वापस चला जाएगा। 4. सहनशीलता: सेट अप टॉलरेंस, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 5. कम इनपुट वोल्टेज के तहत व्युत्पन्न की आवश्यकता हो सकती है।कृपया अधिक विवरण के लिए व्युत्पन्न वक्र की जाँच करें। 6. दक्षता को 75% भार पर मापा जाता है। 7. यदि वीओ को समायोजित करने के लिए पीवी सिग्नल का उपयोग किया जाता है, तो कुछ परिचालन स्थितियों के तहत, वीओ का तरंग शोर इस विनिर्देश में परिभाषित रेटिंग से थोड़ा अधिक हो सकता है। 8. ओ/पी वोल्टेज 5 सेकंड के लिए वीसेट के 80% से कम होने के बाद आउटपुट बंद हो जाएगा, ठीक होने के लिए फिर से चालू करें। 9. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा।सभी ईएमसी परीक्षणों को यूनिट को 600 मिमी * 900 मिमी धातु प्लेट पर 1 मिमी मोटाई के साथ माउंट करके निष्पादित किया जाता है।अंतिम उपकरण की फिर से पुष्टि की जानी चाहिए कि यह अभी भी EMC के निर्देशों को पूरा करता है।इन ईएमसी परीक्षणों को करने के तरीके के बारे में मार्गदर्शन के लिए, कृपया "घटक बिजली आपूर्ति का ईएमआई परीक्षण" देखें।(जैसा कि http://www.meanwell.com पर उपलब्ध है) 10. फैनलेस मॉडल के साथ 3.5 ℃ / 1000 मीटर और 2000 मीटर (6500 फीट} से अधिक ऊंचाई के संचालन के लिए प्रशंसक मॉडल के साथ 5 ℃ / 1000 मीटर का परिवेश तापमान। ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया देखेंhttps://www.meanwell.com/serviceDisclaimer.aspx |
||||
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
