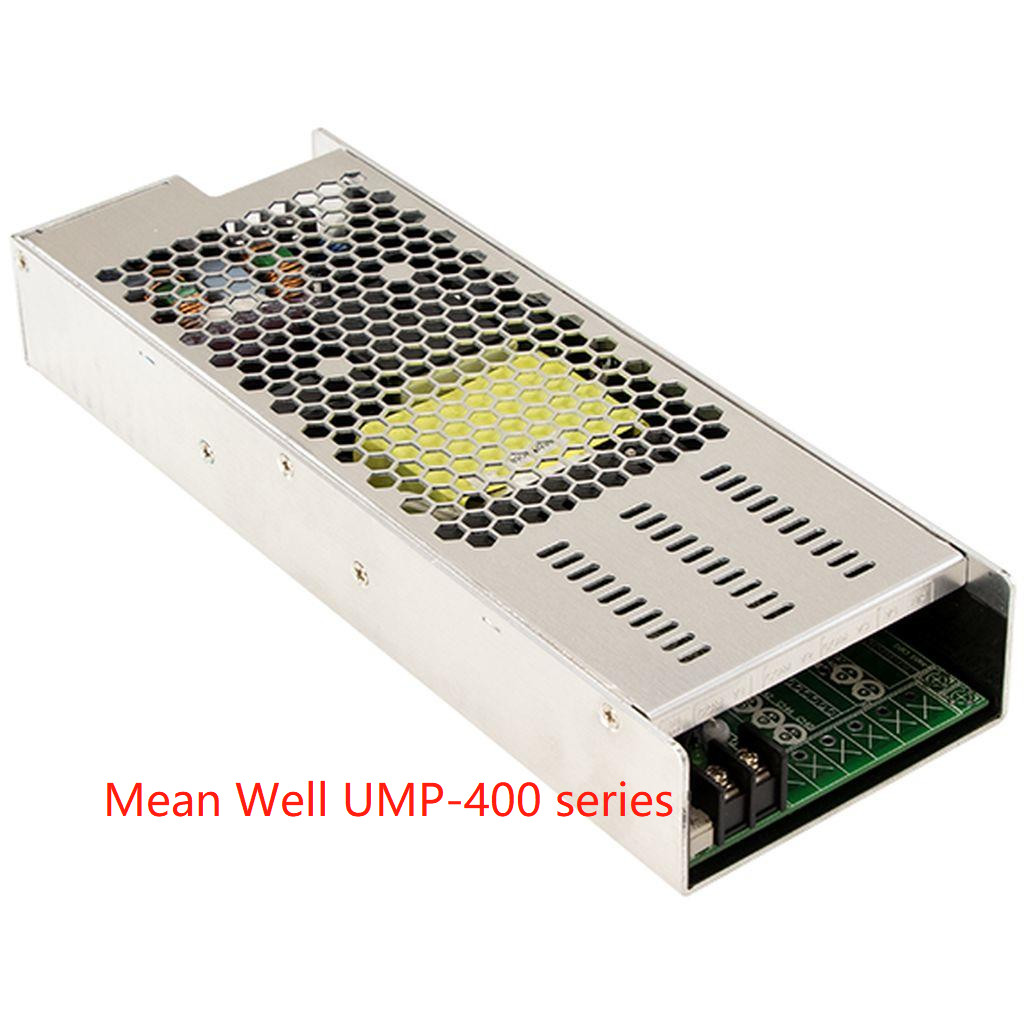

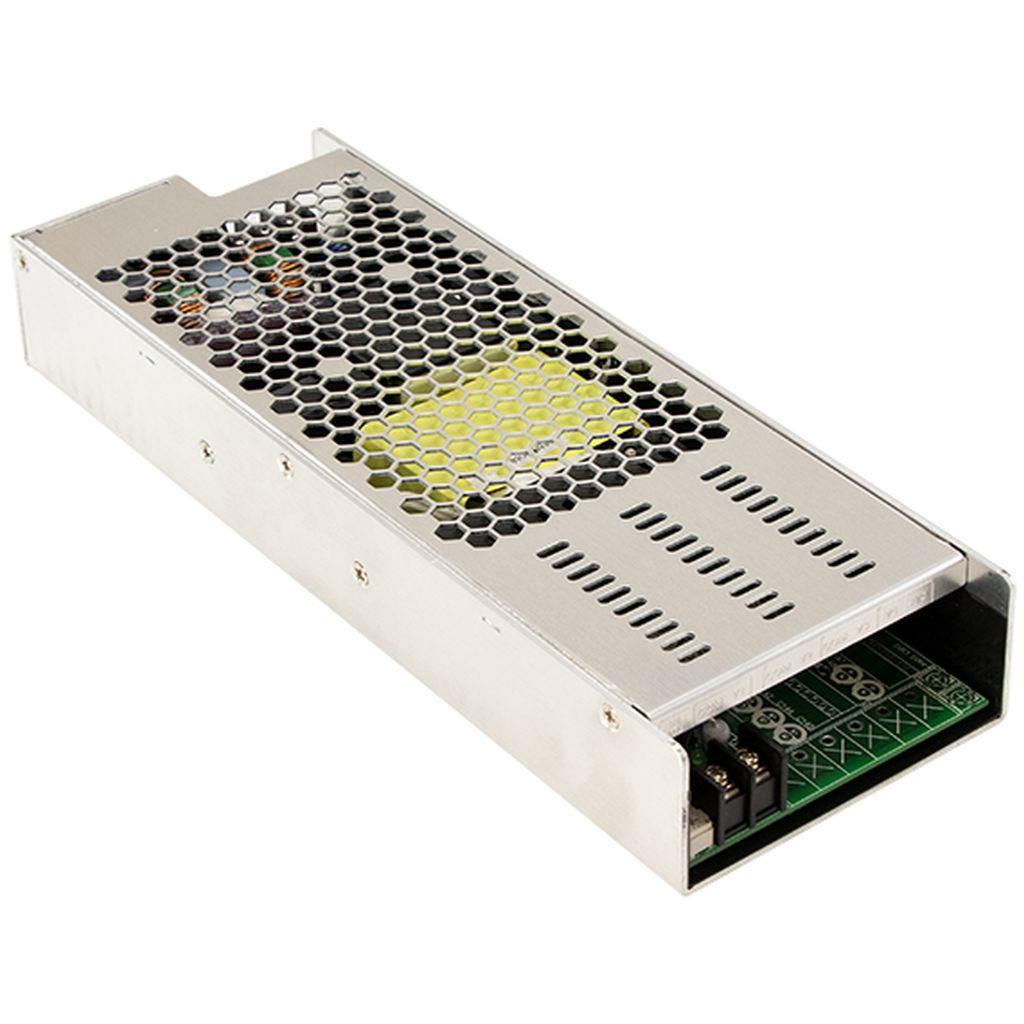

मीन वेल यूएमपी सीरीज यूएमपी-400 सीरीज यूएमपी-400-24 यूएमपी-400-48 रेक्टिफायर मॉड्यूल
पंखे रहित, 1यू डिजाइन
डीसी-डीसी मॉड्यूल कार्ड (एनआईडी 35/65/100 श्रृंखला मॉडल) के साथ मॉड्यूलर डिजाइन
एकल रेल पीएसयू के रूप में इस्तेमाल किया जा सकता है
विस्तृत ऑपरेटिंग तापमान -30 ~ +70 ° C . से होता है
ओवीसी III आवश्यकताओं को पूरा करें
बीएफ रेटेड चिकित्सा उपकरणों के लिए आदर्श 2x एमओपीपी अलगाव आवश्यकताओं को पूरा करें
तकनीकी
| नमूना | यूएमपी-400-24 | यूएमपी-400-48 | ||||
|
सिंगल आउटपुट (मानक मॉडल) |
दिष्ट विद्युत धारा का वोल्टेज | 24वी | 48वी | |||
| वर्तमान मूल्यांकित | 16.7ए | 8.3ए | ||||
| रेटेड आउटपुट पावर | अधिकतम 400W | |||||
| वोल्टेज एडीजे।सीमा | 22.8 ~ 25.2V | 45.6 ~ 50.4V | ||||
| लहर और शोर (अधिकतम)नोट 2 | 240mVp-पी | 360mVp-पी | ||||
| वोल्टेज सहिष्णुतानोट 3 | ± 1.0% | ± 1.0% | ||||
| लाइन विनियमन | ± 0.5% | ± 0.5% | ||||
| भार विनियमन | ± 1.0% | ± 1.0% | ||||
| सेटअप, उदय समय | 1000ms, 50ms/230Vac;2000ms, 50ms/115Vac | |||||
| होल्ड अप टाइम (टाइप) | 12ms@230Vac;12ms@115Vac | |||||
|
एकाधिक आउटपुट (वैकल्पिक मॉडल) |
दिष्ट विद्युत धारा का वोल्टेज | CH1 आउटपुट 24V या 48V + NID DC मॉड्यूल CH2,3,4 . के लिए | ||||
| कुल उत्पादन शक्ति | एनआईडी चयन के आधार पर सीएच2,3,4 आउटपुट पावर लचीला हो सकता है।सभी चैनलों पर संयुक्त शक्ति 400W . से अधिक नहीं होनी चाहिए | |||||
|
इनपुट |
वोल्टेजसीमा नोट.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||
| आवृति सीमा | 47 ~ 63 हर्ट्ज | |||||
| ऊर्जा घटक | पीएफ>0.95/230VAC पीएफ>0.98/115VAC पूरे लोड पर | |||||
| दक्षता (टाइप।) नोट.5 | 88.5%, नाममात्र वोल्टेज पर प्रत्येक प्रकार के मॉड्यूल के साथ पूर्ण केस लोड | |||||
| एसी करंट | 2.5A/230VAC 4.7A/115VAC | |||||
| वर्तमान दबाव | 40ए/230वीएसी 25ए/115वीएसी | |||||
| लीकेज करंट | अर्थ लीकेज करंट <300uA / 264VAC, टच करंट <100uA/264VAC | |||||
|
संरक्षण |
अधिभार | 105 ~ 135% रेटेड आउटपुट पावर | ||||
| सुरक्षा प्रकार CH1: निरंतर वर्तमान सीमित सुरक्षा (यदि एक लंबा शॉर्ट सर्किट जारी रहता है, तो OTP क्रिया चालू हो जाएगी), CH2, CH3, CH4: हिचकी मोड सुरक्षा | ||||||
| वोल्टेज से अधिक | 26.4 ~ 31.2 वी | 52.8 ~ 62.4 वी | ||||
| सुरक्षा प्रकार: ओ / पी वोल्टेज बंद करें, पुनर्प्राप्त करने के लिए फिर से बिजली चालू करें | ||||||
| ज्यादा तापमान | o/p वोल्टेज को शट डाउन करें, रिकवर करने के लिए री-पॉवर करें | |||||
|
वातावरण |
काम कर रहे अस्थायी। | -30 ~ + 70 ℃ ("डेरेटिंग कर्व" देखें) | ||||
| काम कर रहे आर्द्रता | 20 ~ 90% आरएच गैर-संघनक | |||||
| भंडारण अस्थायी। | -40 ~ + 85 ℃ | |||||
| अस्थायी।गुणक | ± 0.03% / ℃ (0 ~ 50 ℃) | |||||
| कंपन | 10 ~ 500 हर्ट्ज, 2 जी 10 मिनट / 1 चक्र, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ | |||||
| ऑपरेटिंग ऊंचाईनोट.6 | 5000 मीटर /ओवीसीⅡ | |||||
| वोल्टेज से अधिक GATEGORY | ;IEC62368-1 के अनुसार;2000 मीटर तक की ऊंचाई | |||||
|
सुरक्षा और ईएमसी (नोट 7) |
सुरक्षा मानकों | ईएसी टीपी टीसी 004;UL62368-1, डेकरा सील BS EN/EN62368-1 स्वीकृत;डिजाइन ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (तीसरा संस्करण) का संदर्भ लें। | ||||
| अलगाव स्तर | प्राथमिक-माध्यमिक: 2x MOPP, प्राथमिक-पृथ्वी: 1x MOPP | |||||
| जोरदार प्रतिरोध | I/PO/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | |||||
| अलगाव प्रतिरोध | आई/पीओ/पी, आई/पी-एफजी, ओ/पी-एफजी: 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | |||||
|
ईएमसी उत्सर्जन |
पैरामीटर | मानक | टेस्ट स्तर / नोट | |||
| संचालित | BS EN/EN55032 (CISPR32) / डिज़ाइन BS EN/EN55011 (CISPR11) को संदर्भित करता है | कक्षा बी | ||||
| विकिर्ण | BS EN/EN55032 (CISPR32) / डिज़ाइन BS EN/EN55011 (CISPR11) को संदर्भित करता है | कक्षा बी | ||||
| हार्मोनिक करंट | बीएस एन/EN61000-3-2 | कक्षा | ||||
| वोल्टेज झिलमिलाहट | बीएस एन/EN61000-3-3 | ----- | ||||
|
ईएमसी प्रतिरक्षा |
बीएस एन/EN55035;डिजाइन बीएस EN/EN60601-1-2 . का संदर्भ लें | |||||
| पैरामीटर | मानक | टेस्ट स्तर / नोट | ||||
| ईएसडी | बीएस एन/EN61000-4-2 | स्तर 4, 8KV वायु;स्तर 4, 4KV संपर्क | ||||
| आरएफ क्षेत्र | बीएस एन/EN61000-4-3 | स्तर 3, 3V/m | ||||
| ईएफ़टी/बर्स्ट | बीएस एन/EN61000-4-4 | स्तर 3, 1KV | ||||
| आवेश | बीएस एन/EN61000-4-5 | स्तर 4, 2KV/लाइन-FG;1KV / लाइन-लाइन | ||||
| संचालित | बीएस एन/EN61000-4-6 | स्तर 2, 3वी | ||||
| चुंबकीय क्षेत्र | बीएस एन/EN61000-4-8 | स्तर 1, 1 ए / एम | ||||
| वोल्टेज डिप्स और रुकावट | बीएस एन/EN61000-4-11 |
100% डुबकी 1 अवधि, 30% डुबकी 25 अवधि, 100% रुकावट 250 अवधि |
||||
|
अन्य |
एमटीबीएफ | 1428.4K घंटा मिनट।Telcordia SR-332 (बेलकोर);187.3 के घंटे मिनट।MIL-HDBK-217F (25℃) | ||||
| आयाम | 250 * 89 * 37 मिमी (एल * डब्ल्यू * एच) | |||||
| पैकिंग | 0.88 किग्रा;14 पीसी / 13 किलो / 0.8 9 सीयूएफटी | |||||
|
एनहेटीइ |
1. विशेष रूप से उल्लिखित सभी मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 2. तरंग और शोर को 20 मेगाहर्ट्ज बैंडविड्थ पर मापा जाता है, एक 12 "ट्विस्टेड पेयर-वायर का उपयोग करके 0.1μf और 47μf समानांतर संधारित्र के साथ समाप्त किया जाता है। 3. टॉलरेंस: इसमें सेट अप टॉलरेंस, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 4. कम इनपुट वोल्टेज के तहत डी-रेटिंग की आवश्यकता हो सकती है।कृपया अधिक विवरण के लिए व्युत्पन्न वक्र की जाँच करें। 5. विभिन्न आउटपुट मॉड्यूल स्थापित करके दक्षता में परिवर्तन होता है। 6. फैनलेस मॉडल के साथ 3.5 ℃ / 1000 मीटर और 2000 मीटर (6500 फीट) से अधिक ऊंचाई के संचालन के लिए प्रशंसक मॉडल के साथ 5 ℃ / 1000 मीटर का परिवेश तापमान। 7. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा।सभी EMC परीक्षण किसके द्वारा निष्पादित किए जाते हैं यूनिट को 3 मिमी मोटाई के साथ 450 मिमी * 450 मिमी धातु प्लेट पर बढ़ाना।अंतिम उपकरण की फिर से पुष्टि की जानी चाहिए कि यह अभी भी मिलता है ईएमसी के निर्देशइन ईएमसी परीक्षणों को करने के तरीके के बारे में मार्गदर्शन के लिए, कृपया "घटक बिजली आपूर्ति का ईएमआई परीक्षण" देखें। (जैसा कि http://www.meanwell.com पर उपलब्ध है) ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https:// देखें।www.meanwell.com/serviceDisclaimer.aspx |
|||||
