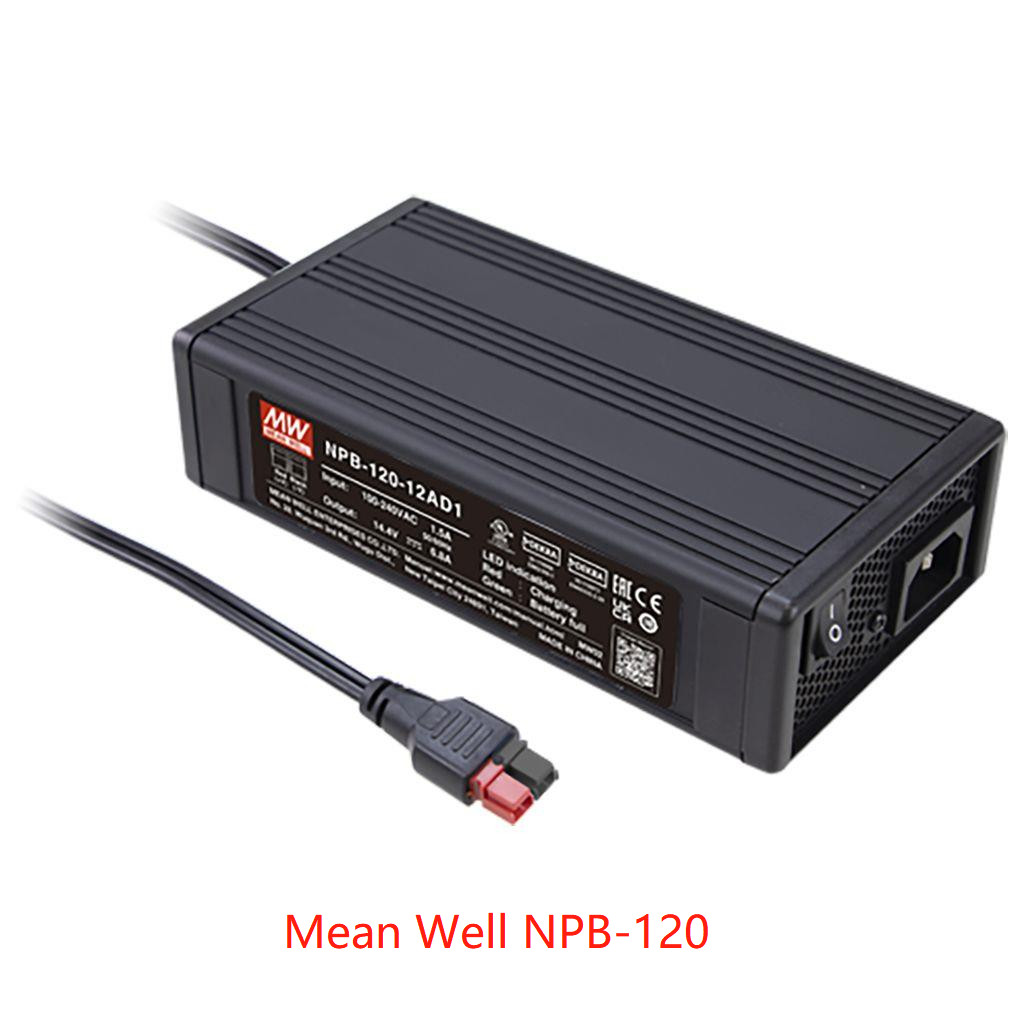

मतलब अच्छी तरह से पोर्टेबल प्रकार धातु संलग्नक चार्जर एनपीबी -120-12 एनपीबी -120-24 एनपीबी -120-48
नए मॉडल:
एनपीबी -120/एनपीबी -240/एनपीबी -360
पुराने मॉडल:
पा -120/पीबी -120
मानक प्रकार अत्यधिक विश्वसनीय वाइड वोल्टेज रेंज चार्जर
बेहतर गर्मी अपव्यय के लिए धातु संलग्नक, कम स्पर्श तापमान का प्रमुख
आसान और लचीला समायोजन:
‧ फ्रंट पैनल के माध्यम से वोल्टेज एडजस्टेबल चार्ज करना (10.5 ~ 15.2V, 21 ~ 30.4V, 42 ~ 60.8V)
पैनल के माध्यम से वर्तमान समायोज्य चार्ज करना (रेटेड वर्तमान का 50 ~ 100%)
फ्रंट पैनल पर डुबकी एसडब्ल्यू द्वारा ‧ 2 या 3 स्टेज चयन योग्य
सुरक्षा: शॉर्ट सर्किट, वोल्टेज पर, तापमान पर, बैटरी रिवर्स पोलरिटी
UL/EN62368-1 और IEC60335-1/2-29 दोहरे प्रमाणपत्रों का अनुपालन करें
एकाधिक डीसी आउटपुट प्लग चयन करने योग्य: एंडरसन, टर्मिनल ब्लॉक और 4 पिन पावर पिन
तकनीकी
| नमूना | एनपीबी -120-12 | एनपीबी -120-24 | एनपीबी -120-48 | ||
| = XLR, AD1, TB | |||||
|
आउटपुट |
बूस्ट चार्ज वोल्टेज (VBOOST) (डिफ़ॉल्ट) | 14.4v | 28.8v | 57.6v | |
| फ्लोट चार्ज वोल्टेज (vfloat) (डिफ़ॉल्ट) | 13.8v | 27.6v | 55.2V | ||
| वोल्टेज समायोज्य श्रेणी | 10.5 ~ 15.2V | 21 ~ 30.4v | 42 ~ 60.8v | ||
| आउटपुट करंट (टाइप)नोट .5 | 6.8a | 4 ए | 2 ए | ||
| वर्तमान समायोज्य सीमा | 50% ~ 100% | ||||
| अधिकतम। शक्ति नोट .3 | 103.4w | 121.6W | 121.6W | ||
| अनुशंसित बैटरीक्षमता (amp घंटे)नोट .4 | 20 ~ 90AH | 15 ~ 50AH | 7 ~ 25AH | ||
|
इनपुट |
वोल्टेजश्रेणी नोट .5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| आवृति सीमा | 47 ~ 63Hz | ||||
| बिजली कारक (टाइप) | PF> 0.98/115VAC, PF> 0.92/230VAC@12V, PF> 0.93/230VAC@24/48V पूर्ण लोड पर | ||||
|
दक्षता (टाइप) |
एक्सएलआर | 86.5% | 89% | 90.5% | |
| Ad1 | 86.5% | 89% | 90.5% | ||
| टीबी | 87% | 89.5% | 90.5% | ||
| एसी करंट (टाइप।) | 1.5A/115VAC 0.8A/230VAC | ||||
| Inrush वर्तमान (टाइप।) | कोल्ड स्टार्ट 55A 230VAC पर | ||||
|
सुरक्षा |
छोटा सर्किट नोट .6 | संरक्षण प्रकार: निरंतर वर्तमान सीमित, चार्जर 5 सेकंड के बाद बंद हो जाएगा, पुनर्प्राप्त करने के लिए फिर से पावर | |||
| वोल्टेज से अधिक | 16 ~ 20V | 32 ~ 40v | 64 ~ 75V | ||
| संरक्षण प्रकार: बंद करें और ओ/पी वोल्टेज को बंद करें, पुनर्प्राप्त करने के लिए फिर से पावर | |||||
| रिवर्स पोलरिटी | आंतरिक फ्यूज द्वारा खुला | ||||
| अधिक तापमान | हिचकी मोड, तापमान के नीचे जाने के बाद स्वचालित रूप से ठीक हो जाता है | ||||
| समारोह | चार्जिंग कर्व | डुबकी एसडब्ल्यू द्वारा 2 या 3 चरण समायोज्य | |||
|
पर्यावरण |
काम कर रहे अस्थायी। | -30 ~ +70 ℃ ("व्युत्पन्न कर्व" देखें) | |||
| काम कर रहे आर्द्रता | 20 ~ 95% आरएच नॉन-कंडेंसिंग | ||||
| भंडारण अस्थायी।, आर्द्रता | -40 ~ +85 ℃, 10 ~ 95% आरएच नॉन-कंडेंसिंग | ||||
| अस्थायी। गुणक | ± 0.05%/℃ (0 ~ 45 ℃) | ||||
| कंपन | 10 ~ 500Hz, 2g 10min./1cycle, 60min। प्रत्येक के साथ x, y, z कुल्हाड़ी | ||||
|
सुरक्षा और ईएमसी (नोट 7) |
सुरक्षा मानक |
CB IEC62368-1, IEC60335-1/2-29, DEKRA BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, ईएसी टीपी टीसी 004 स्वीकृत |
|||
| वोल्टेज का सामना करना | I/PO/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC | ||||
| अलगाव प्रतिरोध | I/PO/P, I/P-FG, O/P-FG: 100M OHMS/500VDC/25 ℃/70% RH | ||||
|
ईएमसी उत्सर्जन |
पैरामीटर | मानक | परीक्षण स्तर / नोट | ||
| संचालित | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | क्लास बी | |||
| विकिर्ण | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | क्लास बी | |||
| हार्मोनिक करंट | बीएस एन/एन 61000-3-2 | एक कक्षा | |||
| वोल्टेज फ़्लिकर | BS EN/EN61000-3-3 | ----- | |||
|
ईएमसी प्रतिरक्षा |
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 | ||||
| पैरामीटर | मानक | परीक्षण स्तर / नोट | |||
| ईएसडी | बीएस एन/एन 61000-4-2 | स्तर 3, 8kv हवा; स्तर 2, 4kv संपर्क | |||
| विकिर्ण | BS EN/EN61000-4-3 | स्तर 2, 3 वी/एम | |||
| ईफ़टी / फट गया | BS EN/EN61000-4-4 | स्तर 2, 1kv | |||
| आवेश | BS EN/EN61000-4-5 | स्तर 2, 1kv/लाइन-लाइन, स्तर 3, 2kv/लाइन-पृथ्वी | |||
| संचालित | BS EN/EN61000-4-6 | स्तर 2, 3VRMS | |||
| चुंबकीय क्षेत्र | BS EN/EN61000-4-8 | स्तर 1, 1 ए/एम | |||
| वोल्टेज डिप्स और रुकावट | BS EN/EN61000-4-11 |
> 95% डुबकी 0.5 अवधि, 30% डुबकी 25 अवधि, > 95% रुकावट 250 अवधि |
|||
|
अन्य |
माउंटेड | 1895.4k hrs मिनट। टेल्कॉर्डिया टीआर/एसआर -332 (बेलकोर); 225.8k घंटे मिनट। MIL-HDBK-217F (25 ℃) | |||
| आयाम | 182.7*96*49 मिमी (एल*डब्ल्यू*एच) | ||||
| पैकिंग | 1.3 किग्रा; 10pcs / 14kg / 1.13cuft | ||||
|
टिप्पणी |
1। विभिन्न बैटरी विनिर्देश के लिए चार्जर विनिर्देश के लिए संशोधन की आवश्यकता हो सकती है। कृपया बैटरी विक्रेता से संपर्क करें और विवरण के लिए अच्छी तरह से मतलब है। 2। विशेष रूप से उल्लिखित सभी मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 3। वक्र को व्युत्पन्न करने का संदर्भ लें। 4। इसका मतलब अच्छी तरह से सुझाया गया रेंज है। अधिकतम चार्जिंग वर्तमान सीमा के बारे में उनके सुझावों के लिए कृपया अपने बैटरी निर्माता से परामर्श करें। 5। कम इनपुट वोल्टेज के तहत डेरिंग की आवश्यकता हो सकती है। कृपया अधिक जानकारी के लिए व्युत्पन्न वक्र की जाँच करें। 6। यह सुरक्षा तंत्र उस मामले के लिए निर्दिष्ट किया गया है जब चार्जर चालू होने के बाद शॉर्ट सर्किट होता है। 7। चार्जर को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा। अंतिम उपकरणों को फिर से पुष्टि की जानी चाहिए कि यह अभी भी ईएमसी से मिलता है निर्देश। इन ईएमसी परीक्षणों को करने के तरीके के मार्गदर्शन के लिए, कृपया "घटक बिजली की आपूर्ति का ईएमआई परीक्षण" देखें। (जैसा कि http://www.meanwell.com पर उपलब्ध है) ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https: // देखेंwww.meanwell.com/servicedisclaimer.aspx |
||||
