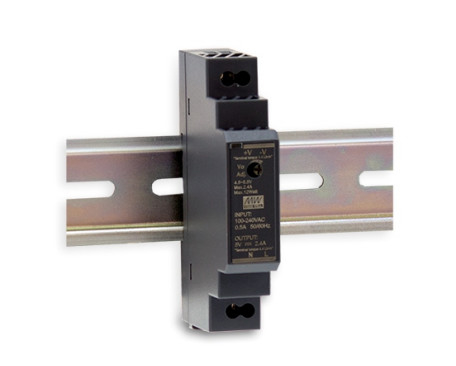

Mean Well HDR श्रृंखला HDR-15 HDR-30 HDR-60 HDR-100
Mean Well पोर्टेबल टाइप मेटल एनक्लोजर चार्जरNPB-120-12 NPB-120-24NPB-120-48
मॉडल
नए मॉडल:
NPB-120 / NPB-240 / NPB-360
पुराने मॉडल:
PA-120 / PB-120
मानक प्रकार का अत्यधिक विश्वसनीय विस्तृत वोल्टेज रेंज चार्जर
बेहतर गर्मी अपव्यय के लिए मेटल एनक्लोजर, कम स्पर्श तापमान का नेतृत्व करता है
आसान और लचीला समायोजन:
• फ्रंट पैनल के माध्यम से चार्जिंग वोल्टेज समायोज्य (10.5~15.2V, 21~30.4V, 42~60.8V)
• पैनल के माध्यम से चार्जिंग करंट समायोज्य (रेटेड करंट का 50~100%)
• फ्रंट पैनल पर DIP S.W. द्वारा 2 या 3 चरण चयन योग्य
सुरक्षा: शॉर्ट सर्किट, ओवर वोल्टेज, ओवर तापमान, बैटरी रिवर्स पोलैरिटी
UL/EN62368-1 और IEC60335-1/2-29 दोहरी प्रमाणपत्रों का अनुपालन करें
एकाधिक डीसी आउटपुट प्लग चयन योग्य: एंडरसन, टर्मिनल ब्लॉक और 4 पिन पावर पिन
तकनीकी
| मॉडल | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 | |||
|
आउटपुट |
डीसी वोल्टेज | 5V | 12V | 15V | 24V | 48V | ||
| रेटेड करंट | 2.4A | 1.25A | 1A | 0.63A | 0.32A | |||
| करंट रेंज | 0 ~ 2.4A | 0 ~ 1.25A | 0 ~ 1A | 0 ~ 0.63A | 0 ~ 0.32A | |||
| रेटेड पावर | 12W | 15W | 15W | 15.2W | 15.4W | |||
| रिपल और शोर (अधिकतम)नोट.2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p | |||
| वोल्टेज एडज. रेंज | 4.5 ~ 5.5V | 10.8 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 29V | 43.2 ~ 55.2V | |||
| वोल्टेज सहनशीलतानोट.3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| लाइन रेगुलेशन | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| लोड रेगुलेशन | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| सेटअप, राइज टाइम | 2000ms, 80ms/230VAC 2000ms, 80ms/115VAC पूर्ण लोड पर | |||||||
| होल्ड अप टाइम (टाइप) | 30ms/230VAC 12ms/115VAC पूर्ण लोड पर | |||||||
|
इनपुट |
वोल्टेज रेंज | 85 ~ 264VAC (277VAC परिचालन) 120 ~ 370VDC (390VDC परिचालन) | ||||||
| आवृत्ति रेंज | 47 ~ 63Hz | |||||||
| दक्षता (टाइप) | 80% | 85% | 85.5% | 86% | 87% | |||
| एसी करंट (टाइप) | 0.5A/115VAC 0.25A/230VAC | |||||||
| इनरश करंट (टाइप) | कोल्ड स्टार्ट 25A/115VAC 45A/230VAC | |||||||
|
सुरक्षा |
ओवरलोड |
110 ~ 145% रेटेड आउटपुट पावर | ||||||
|
जब आउटपुट वोल्टेज हो तो हिचकी मोड<50%, दोष की स्थिति हटाए जाने के बाद स्वचालित रूप से ठीक हो जाता है 50% ~100% रेटेड आउटपुट वोल्टेज के भीतर निरंतर करंट सीमित करना, दोष की स्थिति हटाए जाने के बाद स्वचालित रूप से ठीक हो जाता है |
||||||||
| ओवर वोल्टेज | 5.75 ~ 6.75V | 14.2 ~ 16.2V | 18.8 ~ 22.5V | 30 ~ 36V | 56.5 ~ 64.8V | |||
| सुरक्षा प्रकार: ओ/पी वोल्टेज बंद करें, ज़ेनर डायोड द्वारा क्लैंपिंग | ||||||||
|
पर्यावरण |
कार्य तापमान | -30 ~ +70℃ ("डीरेटिंग कर्व" देखें) | ||||||
| कार्यकारी आर्द्रता | 20 ~ 90% RH गैर-संघनक | |||||||
| भंडारण तापमान, आर्द्रता | -40 ~ +85℃, 10 ~ 95% RH गैर-संघनक | |||||||
| तापमान गुणांक | ±0.03%/℃ (0 ~ 50℃) RH गैर-संघनक | |||||||
| कंपन | 10 ~ 500Hz, 2G 10min./1चक्र, X, Y, Z अक्षों के साथ प्रत्येक के लिए 60min. की अवधि; माउंटिंग: IEC60068-2-6 का अनुपालन | |||||||
| ऑपरेटिंग ऊंचाई | 2000 मीटर | |||||||
| ओवर वोल्टेज श्रेणी | Ⅲ; EN61558, EN50178,EN60664-1, EN62477-1 के अनुसार; 2000 मीटर तक की ऊंचाई | |||||||
|
सुरक्षा और ईएमसी (नोट 4) |
सुरक्षा मानक |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 स्वीकृत; डिजाइन TUV BS EN/EN62368-1 को संदर्भित करता है |
||||||
| वोल्टेज का सामना करें | I/P-O/P:4KVAC | |||||||
| इंसुलेशन प्रतिरोध | I/P-O/P:100M ओम / 500VDC / 25℃/ 70% RH | |||||||
|
ईएमसी उत्सर्जन |
पैरामीटर | मानक | परीक्षण स्तर / नोट | |||||
| संचालित | BS EN/EN55032(CISPR32), CNS13438 | कक्षा बी | ||||||
| विकिरणित | BS EN/EN55032(CISPR32), CNS13438 | कक्षा बी | ||||||
| हार्मोनिक करंट | BS EN/EN61000-3-2 | कक्षा ए | ||||||
| वोल्टेज झिलमिलाहट | BS EN/EN61000-3-3 | ------- | ||||||
|
ईएमसी प्रतिरक्षा |
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | |||||||
| पैरामीटर | मानक | परीक्षण स्तर /नोट | ||||||
| ईएसडी | BS EN/EN61000-4-2 | स्तर 3, 8KV हवा; स्तर 2, 4KV संपर्क, मानदंड ए | ||||||
| विकिरणित संवेदनशीलता | BS EN/EN61000-4-3 | स्तर 3, मानदंड ए | ||||||
| ईएफटी/बर्स्ट | BS EN/EN61000-4-4 | स्तर 3, मानदंड ए | ||||||
| सर्ज | BS EN/EN61000-4-5 | स्तर 4,2KV/L-N, मानदंड ए | ||||||
| संचालित | BS EN/EN61000-4-6 | स्तर 3, मानदंड ए | ||||||
| चुंबकीय क्षेत्र | BS EN/EN61000-4-8 | स्तर 4, मानदंड ए | ||||||
| वोल्टेज डिप्स और व्यवधान | BS EN/EN61000-4-11 |
＞95% डिप 0.5 अवधि, 30% डिप 25 अवधि, ＞95% व्यवधान 250 अवधि |
||||||
|
अन्य |
एमटीबीएफ | 3724.3K घंटे मिनट। Telcordia SR-332 (Bellcore); 1166.1K घंटे मिनट। MIL-HDBK-217F (25℃) | ||||||
| आयाम | 17.5*90*54.5mm (W*H*D) | |||||||
| पैकिंग | 78g;160pcs/13.5Kg/1.14CUFT | |||||||
