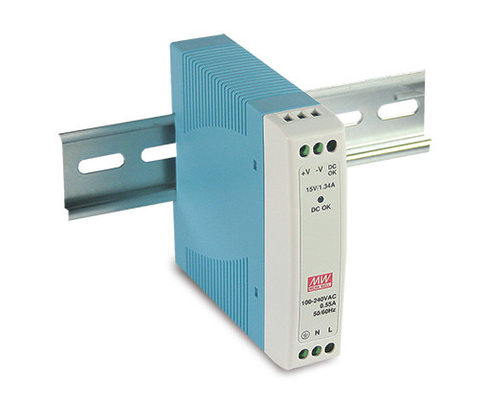

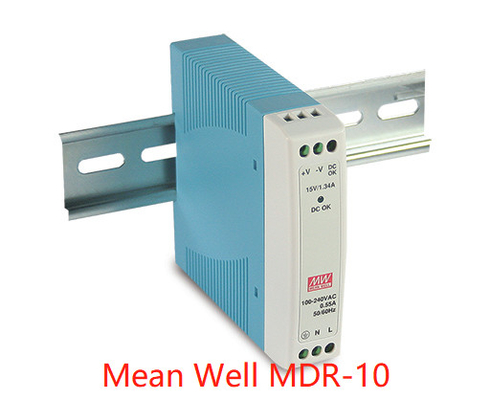

मीन वेल ब्रांड MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
मीन वेल MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
प्लास्टिक का मामला, अल्ट्रा स्लिम
1∅, पूरी रेंज इनपुट
कोई लोड बिजली की खपत नहीं<0.75W~1W
औद्योगिक रेल TS-35 / 7.5 या 15 . पर इकट्ठा करें
अंतर्निहित सक्रिय पीएफसी फ़ंक्शन
कक्षा I, डिवीजन 2 खतरनाक स्थान T4 (MDR-40/60)
तकनीकी
| नमूना | एमडीआर-10-5 | एमडीआर-10-12 | एमडीआर-10-15 | एमडीआर-10-24 | |
|
आउटपुट |
दिष्ट विद्युत धारा का वोल्टेज | 5वी | 12वी | 15वी | 24वी |
| वर्तमान मूल्यांकित | 2ए | 0.84ए | 0.67ए | 0.42ए | |
| वर्तमान श्रृंखला | 0 ~ 2ए | 0 ~ 0.84A | 0 ~ 0.67A | 0 ~ 0.42A | |
| मूल्यांकित शक्ति | 10W | 10W | 10W | 10W | |
| लहर और शोर (अधिकतम)नोट 2 | 80mVp-पी | 120mVp-पी | 120mVp-पी | 150mVp-पी | |
| वोल्टेज सहिष्णुतानोट 3 | ±5.0% | ±3.0% | ±3.0% | ± 2.0% | |
| लाइन विनियमन | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
| भार विनियमन | ±5.0% | ±3.0% | ±3.0% | ± 2.0% | |
| स्थापित करना,वृद्धि समय नोट.5 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC पूर्ण लोड पर | ||||
| होल्ड अप टाइम (टाइप) | 120ms/230VAC 25ms/115VAC पूर्ण लोड पर | ||||
|
इनपुट |
वोल्टेज सीमा | 85 ~ 264VAC 120 ~ 370VDC | |||
| आवृति सीमा | 47 ~ 63 हर्ट्ज | ||||
| दक्षता (टाइप।) | 77% | 81% | 81% | 84% | |
| एसी करंट (टाइप) | 0.33A/115VAC 0.21A/230VAC | ||||
| INRUSH वर्तमान (टाइप।) | कोल्ड स्टार्ट 35A/115VAC 70A/230VAC | ||||
| लीकेज करंट | <1mA / 240VAC | ||||
|
संरक्षण |
अधिभार | 105% से अधिक रेटेड आउटपुट पावर | |||
| सुरक्षा प्रकार: हिचकी मोड, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है | |||||
| वोल्टेज से अधिक | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4 वी | |
| सुरक्षा प्रकार: ओ / पी वोल्टेज बंद करें, पुनर्प्राप्त करने के लिए फिर से बिजली चालू करें | |||||
| समारोह | डीसी ओके एक्टिव सिग्नल (अधिकतम) | 3.75 ~ 6V / 50mA | 9 ~ 13.5V / 40mA | 11.5 ~ 16.5V / 40mA | 18 ~ 27V / 20mA |
|
वातावरण |
काम कर रहे अस्थायी। | -20 ~ + 70 ℃ ("डेरेटिंग कर्व" देखें) | |||
| काम कर रहे आर्द्रता | 20 ~ 90% आरएच गैर-संघनक | ||||
| भंडारण तापमान।, आर्द्रता | -40 ~ + 85 ℃, 10 ~ 95% आरएच | ||||
| अस्थायी।गुणक | ± 0.03% / ℃ (0 ~ 50 ℃) | ||||
| कंपन | घटक: 10 ~ 500 हर्ट्ज, 2 जी 10 मिनट / 1 साइकिल, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ;बढ़ते: IEC60068-2-6 . का अनुपालन | ||||
|
सुरक्षा और ईएमसी (नोट 4) |
सुरक्षा मानकों | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1 स्वीकृत | |||
| जोरदार प्रतिरोध | I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | ||||
| ईएमसी उत्सर्जन | BS EN/EN55032 (CISPR32), BS EN/EN61204-3 क्लास B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 क्लास B का अनुपालन | ||||
| ईएमसी प्रतिरक्षा | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-1, BS EN/EN61204-3, लाइट इंडस्ट्री लेवल, EAC TP का अनुपालन टीसी 020 | ||||
|
अन्य |
एमटीबीएफ | 3334.7K घंटा मिनट।Telcordia SR-332 (बेलकोर);584.0K घंटा मिनट।MIL-HDBK-217F (25℃) | |||
| आयाम | 22.5 * 90 * 100 मिमी (डब्ल्यू * एच * डी) | ||||
| पैकिंग | 0.15 किग्रा;72 पीसी / 11.8 किलो / 1.04 सीयूएफटी | ||||
| टिप्पणी |
1. विशेष रूप से उल्लिखित सभी मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश के तापमान पर मापा जाता है। 2. रिपल और शोर को 20 मेगाहर्ट्ज बैंडविड्थ पर मापा जाता है, जिसमें एक 0.1uf और 47uf समानांतर संधारित्र के साथ समाप्त 12 "ट्विस्टेड जोड़ी-तार का उपयोग किया जाता है। 3. टॉलरेंस: इसमें सेट अप टॉलरेंस, लाइन रेगुलेशन और लोड रेगुलेशन शामिल हैं। 4. बिजली आपूर्ति को एक घटक माना जाता है जिसे अंतिम उपकरण में स्थापित किया जाएगा।अंतिम उपकरण की फिर से पुष्टि की जानी चाहिए कि यह अभी भी मिलता है ईएमसी के निर्देशइन ईएमसी परीक्षणों को करने के तरीके के बारे में मार्गदर्शन के लिए, कृपया "घटक बिजली आपूर्ति का ईएमआई परीक्षण" देखें। (जैसा कि http://www.meanwell.com पर उपलब्ध है) 5. सेट अप समय की लंबाई कोल्ड फर्स्ट स्टार्ट पर मापा जाता है।बिजली की आपूर्ति को चालू/बंद करने से सेट अप समय में वृद्धि हो सकती है। 6. फैनलेस मॉडल के साथ 3.5 ℃ / 1000 मीटर और 2000 मीटर (6500 फीट) से अधिक ऊंचाई के संचालन के लिए प्रशंसक मॉडल के साथ 5 ℃ / 1000 मीटर का परिवेश तापमान। ※ उत्पाद देयता अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https:// देखें।www.meanwell.com/serviceDisclaimer.aspx |
||||
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
