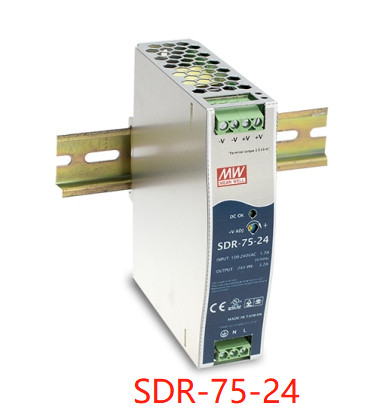

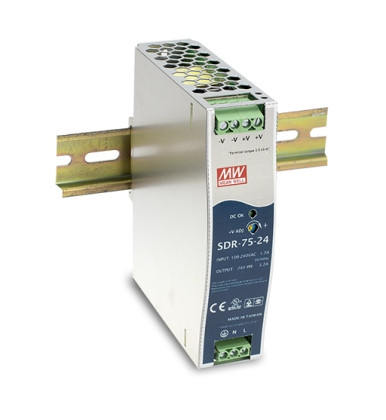

औसत अच्छी तरह से ब्रांड 75W एकल आउटपुट औद्योगिक डीआईएन रेल बिजली की आपूर्ति के साथ एसडीआर-75 श्रृंखला
औसत अच्छी तरह से ब्रांड 75W एकल आउटपुट औद्योगिक डीआईएन रेल बिजली की आपूर्ति के साथ एसडीआर-75 श्रृंखला
धातु का मामला, पतला आकार
1 ̊, पूर्ण रेंज इनपुट (230VAC केवल SDR-960 के लिए)
94% उच्च दक्षता और पूर्ण कार्य
अंतर्निहित सक्रिय पीएफसी फ़ंक्शन (एसडीआर-75 को छोड़कर)
औद्योगिक रेल TS-35 / 7.5 या 15 पर इकट्ठा
अंतर्निहित डीसी ओके रिले संपर्क (एसडीआर-75 को छोड़कर)
मॉडल के अनुसार 130% ~ 150% पीक लोड क्षमता
वर्तमान साझाकरण कार्य (SDR-480P/960)
तकनीकी
| मॉडल | एसडीआर-75-12 | एसडीआर-75-24 | एसडीआर-75-48 | |
|
आउटपुट |
डीसी वोल्टेज | 12V | 24V | 48V |
| रेटेड करंट | 6.3A | 3.2A | 1.6A | |
| वर्तमान सीमा | 0 ~ 6.3A | 0 ~ 3.2A | 0 ~ 1.6A | |
| नामित शक्ति | 75.6W | 76.8W | 76.8W | |
| पीक करंट | 9.375A | 4.69A | 2.34A | |
| पीक पावरनोट।6 | 112.5W (3 सेकंड) | |||
| लहर और शोर (अधिकतम)नोट।2 | 100mVp-p | 100mVp-p | 120mVp-p | |
| वोल्टेज ADJ. रेंज | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V | |
| वोल्टेज सहिष्णुतानोट।3 | ±1.0% | ±1.0% | ±1.0% | |
| लाइन विनियमन | ±0.5% | ±0.5% | ±0.5% | |
| भार विनियमन | ±1.0% | ±1.0% | ±1.0% | |
| SETUP, RISE समय | 1500ms, 60ms/230VAC 3000ms, 60ms/115VAC पूर्ण भार पर | |||
| समय पकड़ो (प्रकार) | 80ms/230VAC 20ms/115VAC पूर्ण भार पर | |||
|
इनपुट |
वोल्टेजरेंज नोट।7 | 88 ~ 264VAC 124 ~ 370VDC [एसी/एल ((+),एसी/एन ((-) को जोड़कर सीसी इनपुट ऑपरेशन संभव है] | ||
| आवृत्ति सीमा | 47 ~ 63 हर्ट्ज | |||
| दक्षता (प्रकार) | 88.5 प्रतिशत | 89% | ९०% | |
| एसी करंट (टाइप) | 1.4A/115VAC 0.85A/230VAC | |||
| INRUSH CURRENT (टाइप) | 30A/115VAC 50A/230VAC | |||
| रिसाव वर्तमान | <1mA / 240VAC | |||
|
सुरक्षा |
अतिभार | आम तौर पर 110 ~ 150% से अधिक 3 सेकंड के लिए रेटेड आउटपुट शक्ति के भीतर काम करता है और फिर बंद ओ / पी वोल्टेज, पुनः प्राप्त करने के लिए पर re-powr | ||
| 150 ~ 170% रेटेड शक्ति, 3 सेकंड के भीतर स्वतः वसूली के साथ निरंतर वर्तमान सीमित, और फिर बंद 3 सेकंड के बाद ओ / पी वोल्टेज, पुनः प्राप्त करने के लिए पर powr | ||||
| ओवर वोल्टेज | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V | |
| सुरक्षा प्रकारः ओ/ओ वोल्टेज बंद करें, पुनर्प्राप्ति के लिए फिर से चालू करें | ||||
| अति ताप | 100°C±10°C (RTH2) का पता लगाने के लिए शक्ति ट्रांजिस्टर के मुख्य पर | |||
| सुरक्षा प्रकारः तापमान गिरने के बाद ओ/पी वोल्टेज बंद करें, पुनः चालू करें | ||||
|
पर्यावरण |
कार्य समय। | -30 ~ +70°C (डेराटिंग वक्र को देखें) | ||
| कार्यशील आर्द्रता | 20 ~ 95% आरएच नॉन कंडेनसिंग | |||
| भंडारण का समय, आर्द्रता | -40 ~ +85°C, 10 ~ 95% आरएच | |||
| समय संकेतक | ±0.03%/°C (0 ~ 60°C) | |||
| वाइब्रेशन | घटक:10 ~ 500 हर्ट्ज, 2 जी 10 मिनट/1 चक्र, X, Y, Z अक्षों के साथ प्रत्येक 60 मिनट; माउंटिंगः IEC60068-2-6 के अनुरूप | |||
|
सुरक्षा और ईएमसी (नोट 4) |
सुरक्षा मानक | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, ईएसी टीपी टीसी 004 अनुमोदित, डिजाइन जीएल को संदर्भित करता है ;(बीएस EN/EN60204-1 को पूरा करें) | ||
| विथस्टैंड वोल्टेज | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| अलगाव प्रतिरोध | I/P-O/P, I/P-FG, O/P-FG:>100M ओम / 500VDC / 25°C/ 70% आरएच | |||
| ईएमसी उत्सर्जन | मानक EN/EN55032 (CISPR32) का अनुपालन। मानक EN/EN61204-3 वर्ग B, मानक EN/EN61000-3-2,-3, EAC TP TC 020 | |||
| ईएमसी प्रतिरक्षा |
मानक EN/EN61000-4-2 के अनुरूप,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), बीएस एन/ईएन 61204-3, भारी उद्योग स्तर, ईएसी टीपी टीसी 020, सेमी एफ 47 अनुमोदित |
|||
|
अन्य |
एमटीबीएफ | 2670.8K घंटे मिन. टेलकोर्डिया SR-332 (बेलकोर) ; 479.8K घंटे मिन. MIL-HDBK-217F (25°C) | ||
| आयाम | 32*125.2*102 मिमी (W*H*D) | |||
| पैकिंग | 0.51 किलोग्राम; 28 पीसी/15.3 किलोग्राम/1.22 CUFT | |||
