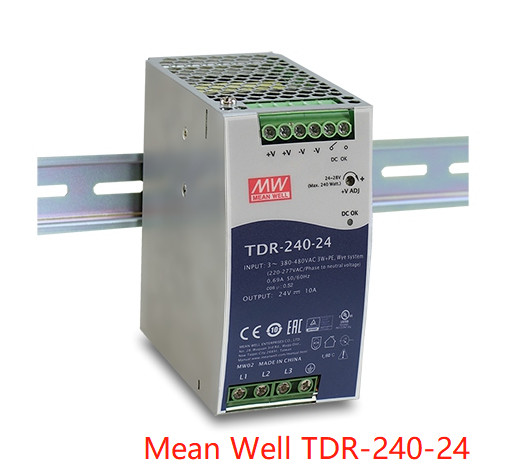

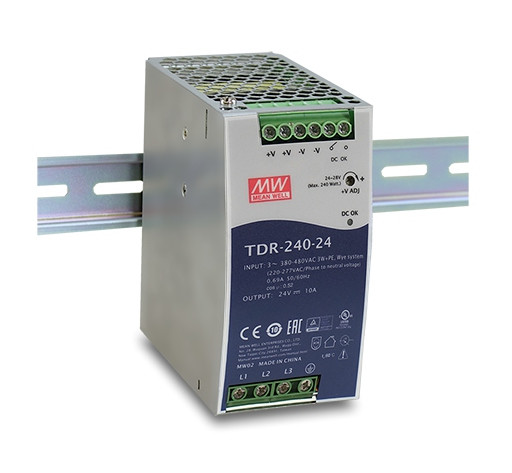

मीन वेल 240W स्लिम थ्री फेज इंडस्ट्रियल डीआईएन रेल पीएफसी फंक्शन के साथ टीडीआर-240 सीरीज टीडीआर-240-24
मीन वेल 240W स्लिम थ्री फेज इंडस्ट्रियल डीआईएन रेल पीएफसी फंक्शन टीडीआर-240 सीरीज के साथ
टीडीआर-240-24 टीडीआर-240-48
धातु का मामला, पतला आकार
3∅, 340 ~ 550VAC इनपुट
94.5% तक उच्च दक्षता
अंतर्निहित सक्रिय पीएफसी फ़ंक्शन
औद्योगिक रेल TS-35 / 7.5 या 15 . पर इकट्ठा करें
अंतर्निहित डीसी ओके रिले संपर्क
तकनीकी
| नमूना | टीडीआर-240-24 | टीडीआर-240-48 | ||||
|
आउटपुट |
दिष्ट विद्युत धारा का वोल्टेज | 24वी | 48वी | |||
| वर्तमान मूल्यांकित | 10:00 पूर्वाह्न | 5ए | ||||
| वर्तमान श्रृंखला | 0 ~ 10ए | 0 ~ 5ए | ||||
| मूल्यांकित शक्ति | 240W | 240W | ||||
| लहर और शोर (अधिकतम)नोट 2 | 100mVp-पी | 120mVp-पी | ||||
| वोल्टेज एडीजे।सीमा | 24 ~ 28V | 48 ~ 55V | ||||
| वोल्टेज सहिष्णुतानोट 3 | ± 1.0% | ± 1.0% | ||||
| लाइन विनियमन | ± 0.5% | ± 0.5% | ||||
| भार विनियमन | ± 1.0% | ± 1.0% | ||||
| सेटअप, उदय समय | 2000ms, 60ms/400VAC 1500ms, 60ms/500VAC पूर्ण लोड पर | |||||
| होल्ड अप टाइम (टाइप) | पूरे लोड पर 20ms / 400VAC 40ms / 500VAC | |||||
|
इनपुट |
वोल्टेजसीमा नोट.4 | तीन-चरण 340 ~ 550VAC (एल 1, एल 3, एफजी या एल 2, एल 3, एफजी को जोड़ने में दोहरी चरण ऑपरेशन संभव है) या 480 ~ 780 वीडीसी | ||||
| आवृति सीमा | 47 ~ 63 हर्ट्ज | |||||
| पावर फैक्टर (टाइप।) | पीएफ≧0.53/400VAC पीएफ≧0.52/500VAC पूर्ण लोड पर | |||||
| दक्षता (टाइप।) | 92% | 92% | ||||
| एसी करंट (टाइप) | 0.69A/400VAC 0.6A/500VAC | |||||
| INRUSH वर्तमान (टाइप।) | कोल्ड स्टार्ट 50ए | |||||
| लीकेज करंट | <2mA / 530VAC | |||||
|
संरक्षण |
अधिभार | 105 ~ 130% रेटेड आउटपुट पावर | ||||
| सुरक्षा प्रकार: लगातार चालू सीमित, इकाई 3 सेकंड के बाद हिचकी लेगी। | ||||||
| वोल्टेज से अधिक | 30 ~ 36V | 56 ~ 65V | ||||
| सुरक्षा प्रकार: हिचकी मोड, गलती की स्थिति को हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है। | ||||||
| ज्यादा तापमान | ओ / पी वोल्टेज को बंद करें, तापमान कम होने के बाद स्वचालित रूप से ठीक हो जाता है | |||||
| समारोह | डीसी ठीक है वास्तव में संपर्क AJAY करें रेटिंग (अधिकतम) | 60VDC/0.3A, 30VDC/1A, 30VAC/0.5A प्रतिरोधक भार | ||||
|
वातावरण |
कार्यरतअस्थायी। नोट.5 | -30 ~ + 70 ℃ ("डेरेटिंग कर्व" देखें) | ||||
| काम कर रहे आर्द्रता | 20 ~ 95% आरएच गैर-संघनक | |||||
| भंडारण तापमान।, आर्द्रता | -40 ~ + 85 ℃, 10 ~ 95% आरएच गैर-संघनक | |||||
| अस्थायी।गुणक | ± 0.05% / ℃ (0 ~ 60 ℃) | |||||
| कंपन | घटक: 10 ~ 500 हर्ट्ज, 2 जी 10 मिनट / 1 साइकिल, 60 मिनट।प्रत्येक एक्स, वाई, जेड अक्ष के साथ;बढ़ते: IEC60068-2-6 . का अनुपालन | |||||
| ऑपरेटिंग ऊंचाईनोट.6 | 5000 मीटर | |||||
| अधिक वोल्टेज श्रेणी | ;EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1 के अनुसार;2000 मीटर तक की ऊंचाई | |||||
|
सुरक्षा और ईएमसी (नोट 7) |
सुरक्षा मानकों | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 स्वीकृत | ||||
| जोरदार प्रतिरोध | I/PO/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | |||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी:> 100 एम ओम / 500 वीडीसी / 25 ℃ / 70% आरएच | |||||
|
ईएमसी उत्सर्जन |
पैरामीटर | मानक | टेस्ट स्तर / नोट | |||
| संचालित | बीएस EN/EN55032(CISPR32)/BS EN/EN61204-3 | कक्षा बी | ||||
| विकिर्ण | बीएस EN/EN55032(CISPR32)/BS EN/EN61204-3 | कक्षा बी | ||||
| हार्मोनिक करंट | बीएस एन/EN61000-3-2 | कक्षा | ||||
| वोल्टेज झिलमिलाहट | बीएस एन/EN61000-3-3 | ----- | ||||
|
ईएमसी प्रतिरक्षा |
बीएस एन/EN55024, बीएस एन/EN61204-3 | |||||
| पैरामीटर | मानक | टेस्ट स्तर / नोट | ||||
| ईएसडी | बीएस एन/EN61000-4-2 | स्तर 4, 15 केवी वायु;स्तर 4, 8KV संपर्क | ||||
| विकिरणित क्षेत्र | बीएस एन/EN61000-4-3 | स्तर 3 | ||||
| ईएफ़टी / फट | बीएस एन/EN61000-4-4 | स्तर 3 | ||||
| आवेश | बीएस एन/EN61000-4-5 | लेवल 4, 2KV / लाइन-लाइन, लेवल 4, 4KV / लाइन-अर्थ | ||||
| संचालित | बीएस एन/EN61000-4-6 | स्तर 3 | ||||
| चुंबकीय क्षेत्र | बीएस एन/EN61000-4-8 | स्तर 4 | ||||
| वोल्टेज डिप्स और रुकावट | बीएस एन/EN61000-4-11 |
95% डुबकी 0.5 अवधि, 30% डुबकी 25 अवधि＞ 95% रुकावट 250 अवधि |
||||
|
अन्य |
एमटीबीएफ | 1534.9K घंटा मिनट।Telcordia SR-332 (बेलकोर);215.6 के घंटे मिनट।MIL-HDBK-217F (25℃) | ||||
| आयाम | 63 * 125.2 * 113.5 मिमी (डब्ल्यू * एच * डी) | |||||
| पैकिंग | 1 किलोग्राम ;12pcs/13Kg/1.22CUFT | |||||
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
