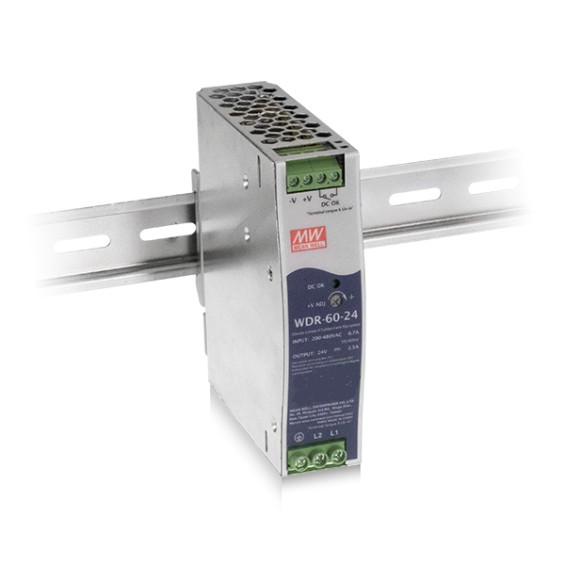

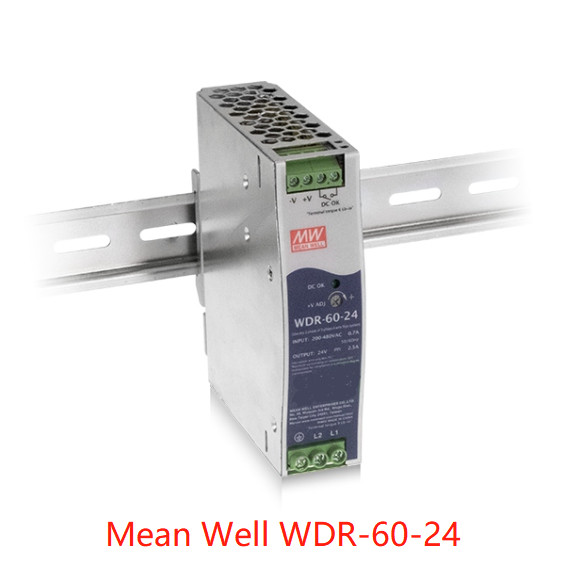

मीन वेल 60W अल्ट्रा वाइड इनपुट इंडस्ट्रियल डीआईएन रेल पावर सप्लाई WDR-60 सीरीज WDR-60-5
1∅ और 2∅ , 180~550VAC वाइड इनपुट
93% तक उच्च दक्षता
बिल्ट-इन एक्टिव पीएफसी फंक्शन (240W और 480W)
औद्योगिक रेल TS-35 / 7.5 या 15 पर असेंबल करें
बिल्ट-इन डीसी ओके रिले संपर्क
तकनीकी
| मॉडल | WDR-60-5 | WDR-60-12 | WDR-60-24 | WDR-60-48 | |||
|
आउटपुट |
डीसी वोल्टेज | 5V | 12V | 24V | 48V | ||
| रेटेड करंट | 10A | 5A | 2.5A | 1.25A | |||
| करंट रेंज | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1.25A | |||
| रेटेड पावर | 50W | 60W | 60W | 60W | |||
| रिपल और शोर (अधिकतम)नोट.2 | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | |||
| वोल्टेज एडज. रेंज | 5 ~ 6V | 12 ~ 15V | 24 ~ 29V | 48 ~ 57V | |||
| वोल्टेज टॉलरेंसनोट.3 | ±2% | ±1.5% | ±1.0% | ±1.0% | |||
| लाइन रेगुलेशन | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||
| लोड रेगुलेशन | ±1.5% | ±0.5% | ±0.5% | ±0.5% | |||
| सेटअप, राइज, होल्ड अप टाइम | 1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac फुल लोड पर | ||||||
|
इनपुट |
वोल्टेजरेंज नोट.4 | 180 ~ 550Vac या 254 ~ 780Vdc | |||||
| फ्रीक्वेंसी रेंज | 47 ~ 63Hz | ||||||
| दक्षता (टाइप) | 83.5% / 400Vac | 86.5% / 400Vac | 89% / 400Vac | 90.5% / 400Vac | |||
| एसी करंट | 0.4A/400Vac 0.7A/230Vac | ||||||
| इनरश करंट (अधिकतम) | कोल्ड स्टार्ट 50A /400Vac 30A/230Vac | ||||||
| लीकेज करंट | <2mA > | ||||||
|
सुरक्षा |
ओवरलोड | 105 ~ 135% रेटेड आउटपुट पावर | |||||
|
जब आउटपुट वोल्टेज <50% हो तो हिचकी मोड, फॉल्ट कंडीशन हटाने के बाद स्वचालित रूप से रिकवर होता है50% ~100% रेटेड आउटपुट वोल्टेज के भीतर निरंतर करंट सीमित करना, फॉल्ट कंडीशन हटाने के बाद स्वचालित रूप से रिकवर होता है ओवर वोल्टेज |
|||||||
| 6.2 ~ 7.2V | 16 ~ 18V | 31 ~ 37V | 58 ~ 60.5V | सुरक्षा प्रकार: ओ/पी वोल्टेज बंद करें, रिकवर करने के लिए फिर से चालू करें | |||
| फंक्शन | |||||||
| सुरक्षा प्रकार: ओ/पी वोल्टेज बंद करें, रिकवर करने के लिए फिर से चालू करें | फंक्शन | ||||||
| डीसी ओके सिग्नल | रिले संपर्क रेटिंग (अधिकतम): 30V / 1A प्रतिरोधक | पर्यावरण | |||||
|
कार्य तापमान |
-30 ~ +85℃ ("Derating Curve" देखें) | कार्य आर्द्रता | |||||
| 20 ~ 90% RH गैर-संघनक | भंडारण तापमान | ||||||
| -40 ~ +85℃ | तापमान गुणांक | ||||||
| ±0.03%/℃ (0 ~ 60℃) | कंपन | ||||||
| घटक: 10 ~ 500Hz, 2G 10min./1चक्र, X, Y, Z अक्षों के साथ प्रत्येक 60min.; माउंटिंग क्लिप: IEC60068-2-6 के अनुरूप | ऑपरेटिंग ऊंचाई | ||||||
| नोट.52000 मीटर | ओवर वोल्टेज श्रेणी | ||||||
| Ⅱ; EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1 के अनुसार; 2000 मीटर तक की ऊंचाई | सुरक्षा और ईएमसी | ||||||
|
(नोट 7) सुरक्षा मानक |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 स्वीकृत; GL और BS EN/EN60204-1(अनुरोध द्वारा) का संदर्भ लें | वोल्टेज का सामना करें | |||||
| I/P-O/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | इंसुलेशन प्रतिरोध | ||||||
| I/P-O/P, I/P-FG, O/P-FG:100M ओम / 500VDC / 25℃/ 70% RH | ईएमसी उत्सर्जन | ||||||
|
पैरामीटर |
मानक | टेस्ट लेवल /नोट | संचालित | ||||
| BS EN/EN61000-4-6 | कक्षा बी | हार्मोनिक करंट | |||||
| BS EN/EN55032(CISPR32) | कक्षा बी | हार्मोनिक करंट | |||||
| BS EN/EN61000-3-2 | कक्षा ए | वोल्टेज झिलमिलाहट | |||||
| BS EN/EN61000-3-3 | ------- | ईएमसी प्रतिरक्षा | |||||
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
पैरामीटर | ||||||
| मानक | टेस्ट लेवल /नोट | ईएसडी | |||||
| BS EN/EN61000-4-2 | स्तर 3, 8KV हवा; स्तर 2, 4KV संपर्क, मानदंड ए | विकिरणित संवेदनशीलता | |||||
| BS EN/EN61000-4-3 | स्तर 3, 10V/m, मानदंड ए | ईएफटी बर्स्ट | |||||
| BS EN/EN61000-4-4 | स्तर 3, 2KV/5KHz, मानदंड ए | सर्ज | |||||
| BS EN/EN61000-4-5 | स्तर 4, 2KV/लाइन-लाइन, 4KV/लाइन-अर्थ, मानदंड ए | संचालित | |||||
| BS EN/EN61000-4-6 | स्तर 3, 10V, मानदंड ए | चुंबकीय क्षेत्र | |||||
| BS EN/EN61000-4-8 | स्तर 4, 30A/m, मानदंड ए | वोल्टेज डिप्स और रुकावटें | |||||
| BS EN/EN61000-4-11 | >95% डिप 0.5 अवधि, 30% डिप 25 अवधि, |
>95% रुकावटें 250 अवधि अन्य |
|||||
|
एमटीबीएफ |
1900.1K घंटे मिनट। Telcordia SR-332 (Bellcore) ; 313.7K घंटे मिनट। MIL-HDBK-217F (25℃) | आयाम | |||||
| 32*125.2*102mm (W*H*D) | पैकिंग | ||||||
| 0.45Kg; 28pcs/13.6Kg/1.24CUFT | |||||||
