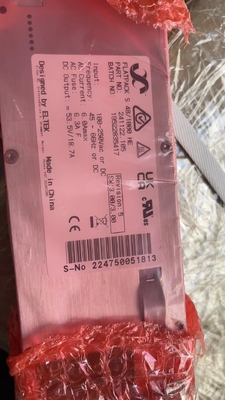

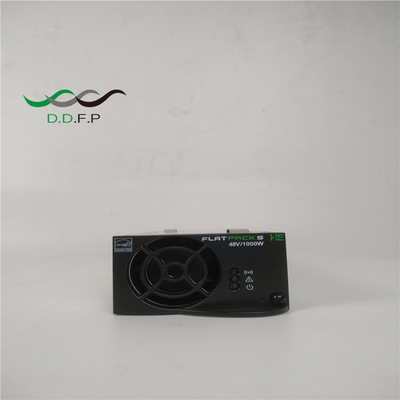

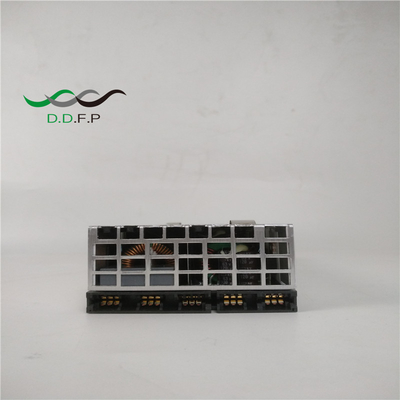

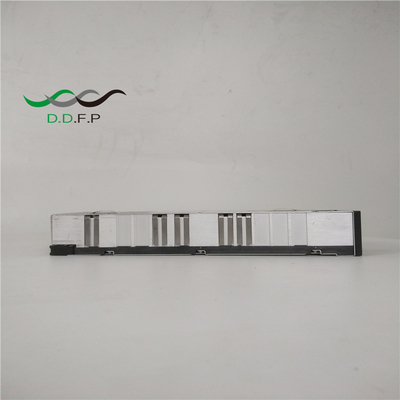

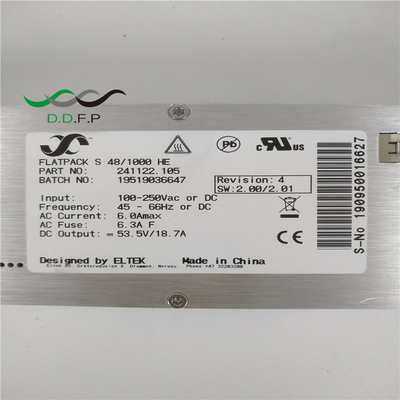

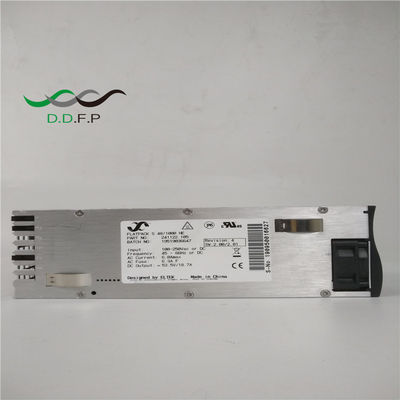

Eltek Flatpack S 48/1000 HE 48V 1000W रेक्टिफायर मॉड्यूल (P/N: 241122.105) CTOS0301.XXX के लिए
फ्लैटपैक एस रेक्टिफायरों में दूरसंचार विनिर्देश, उच्च दक्षता, आउटपुट पर ORing सुरक्षा शामिल हैं।
और एक छोटे से, 217 मिमी गहरे बॉक्स में उच्च शक्ति। 1U ऊंचा, 2 या 3 rectifier पदों बिजली रैक में इस्तेमाल किया
स्मार्टपैक एस नियंत्रक और बैटरी और भार वितरण के साथ, फ्लैटपैक एस रेक्टिफायर 2 से 5.4kW तक कवर करते हैं
कम से कम 6 लीटर की जगह का उपयोग करने वाले अनुप्रयोगों और कम गर्मी अपव्यय
अधिक क्षमता के लिए 9 किलोवाट क्षमता के साथ 2U प्रणाली भी उपलब्ध है
आवेदनः
दूरसंचार ₹ मोबाइल/वायरलेस
· रेडियो बेस स्टेशन/ सेल
साइटें
· एलटीई / 4जी / विमैक्स
· वितरित एंटेना
सिस्टम
· माइक्रोवेव
· ब्रॉडबैंड
दूरसंचार - फिक्स्ड
टेलीफोन सर्वर
स्विच
· फाइबर ऑप्टिक्स / एफटीटीएक्स
· माइक्रोवेव
· केबल
· ब्रॉडबैंड
पैरामीटरः
| मॉडल |
|
|
|
| भाग संख्या | 241122.105 | 241122.125 | |
| इनपुट DATA | |||
| वोल्टेज (नामी) | 185 - 250 वीएसी / 185 - 250 वीडीसी 1) 195 - 277 वीएसी / 195 - 250 वीडीसी 1) | ||
| वोल्टेज (कार्य सीमा) | 85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1) | ||
| वर्तमान (अधिकतम) @ नाममात्र इनपुट, पूर्ण भार | 5.9 ARMS | 9.9 ARMS | |
| आवृत्ति | 45 - 66 हर्ट्ज / 15 - 18.5 हर्ट्ज2) / 0 हर्ट्ज1) 45 - 66 हर्ट्ज / 0 हर्ट्ज1) | ||
| शक्ति कारक | > 0.99 50% भार या अधिक पर | ||
| सुरक्षा | एल एंड एन में फ्यूज, वैरिस्टोर, बंद जब इनपुट वोल्टेज परिचालन सीमा से बाहर है | ||
| आउटपुट DATA | |||
| वोल्टेज (डिफ़ॉल्ट) | 53.5 वीडीसी | ||
| वोल्टेज (समायोज्य सीमा) | 43.5 - 57.6 वीडीसी | ||
| शक्ति (अधिकतम) @ नाममात्र इनपुट | 1000 वाट | 1800 W | |
| शक्ति @ 85 वीएसी | 420 W | 700 W2) | |
| वर्तमान (अधिकतम) @ नाममात्र इनपुट | 20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC) | ||
| रोक समय, अधिकतम आउटपुट शक्ति | > 20ms; आउटपुट वोल्टेज > 41 VDC > 10ms; आउटपुट वोल्टेज > 42 VDC | ||
| वर्तमान साझाकरण (10-100% भार) | 10 से 100% भार से अधिकतम धारा का ± 5% | ||
| स्थिर वोल्टेज विनियमन (10 - 100% भार) | ±0.5% | ||
| गतिशील वोल्टेज विनियमन | 10-90% या 90-10% भार भिन्नता के लिए ±5.0%, विनियमन समय < 50ms | ||
| रिपल | < 150 mVPP, 30 मेगाहर्ट्ज बैंडविड्थ | ||
| सुरक्षा | ORing FET, शॉर्ट सर्किट प्रूफ, उच्च तापमान संरक्षण, ओवर वोल्टेज बंद | ||
| अन्य विनिर्देश | |||
| दक्षता | 95.5 % | 96 प्रतिशत | |
| अलगाव | 4.0 kVDC - इनपुट से आउटपुट, 2.5 kVDC - इनपुट से पृथ्वी, 710 VDC - आउटपुट से पृथ्वी | 5.0 kVDC - इनपुट से आउटपुट, 2.5 kVDC - इनपुट से पृथ्वी, 710 VDC - आउटपुट से पृथ्वी | |
| अलार्मः लाल एलईडी |
निम्न/उच्च इनपुट वोल्टेज बंद, उच्च/निम्न तापमान बंद, सुधारक विफलता, आउटपुट पर ओवरवोल्टेज बंद, फैन विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस की विफलता |
||
| चेतावनीः पीला एलईडी | पावर-डे-रेट मोड में रेक्टिफायर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवोल्टेज पर फ्लैशिंग, कंट्रोलर के साथ CAN संचार का नुकसान | ||
| सामान्य संचालनः हरा एलईडी | |||
| एमटीबीएफ (टेलकोर्डिया SR-332 Iss.I विधि III (a)) | >315 000 (@ तापमानः 25 °C) >300 000 (@ तापमानः 25 °C) | ||
| ऑपरेटिंग तापमान (5-95% आरएच n.second. hum) | -40 से + 85°C [-40 से + 185°F] -40 से + 85°C [-40 से + 185°F] | ||
| अधिकतम आउटपुट पावर टेम्प / से ऊपर की दरें | 45°C [113°F] / 600W @ 85°C [185°F] 55°C [113°F] / 1000W @ 85°C [185°F] | ||
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच नॉन-कंडेनसेटिंग | ||
| ऊंचाई | 2000 मीटर (~6500 फीट) 4000 मीटर (~13000 फीट) | ||
| आयाम [WxHxD] / वजन | 72 x 41.5 x 217 मिमी (2.83 x 1.63 x 8.54 ′′) / < 850 ग्राम (1.9 पाउंड) | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | EN 62368- 1:2020+A11:2020, आईईसी 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013 | ||
|
ईएमसी |
एन 61000-6-1:2019-6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ईटीएसआई एन 300 386 वी.2. 1. 1, एफसीसी सीएफआर 47 भाग 15बीः 2020 (भागों के) |
||
| समुद्री | DNVGL-CG-03393) | ||
|
पर्यावरण |
ईटीएसआई एन 300 019: 2- 1 (वर्ग 1.2) और 2-2 (वर्ग 2.3) आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2अन्य परिचालन IEC 62040-5-3:2016 खंड 4 के अनुसार शर्तें।3, सूचित किया जाना चाहिए EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018 |
||
* फ्लैटपैक S 1U के साथ 2R उपलब्ध है *
