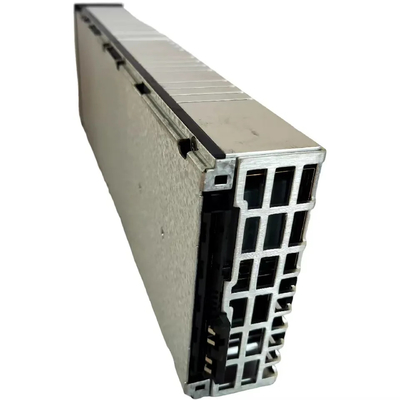

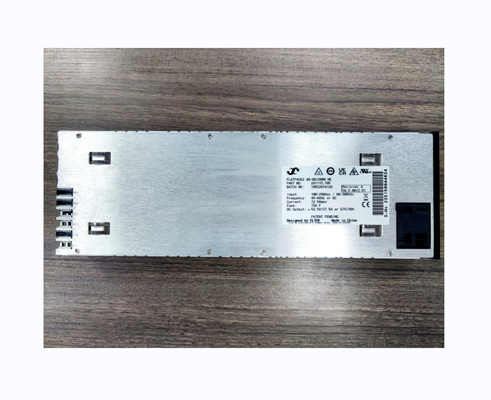

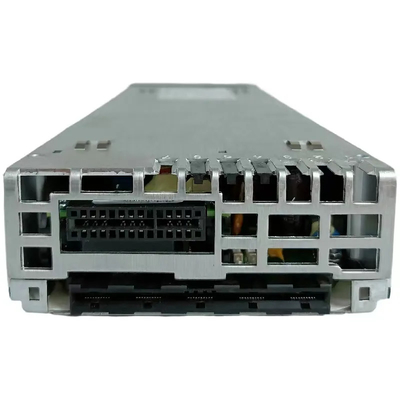

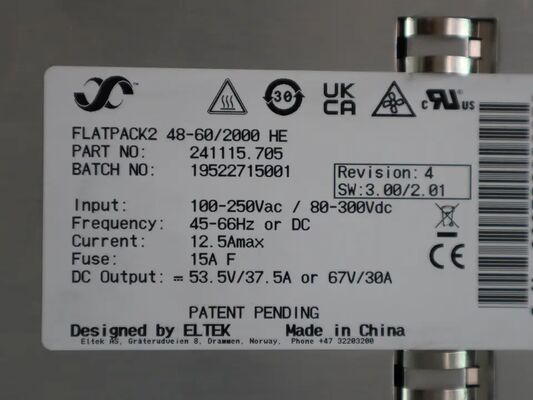

शिपमेंट के लिए तैयार एल्टक 48V 60V कन्वर्टर FP2 रेक्टिफायर मॉड्यूल फ्लैटपैक 2 48-60/2000he P/N 241115.705
| मॉडल 48-60/2000 HE |
| भाग संख्या 241115.705 |
| इनपुट डेटा |
| वोल्टेज (नाममात्र) 185 - 275 VAC / 185 - 275 VDC |
| वोल्टेज (ऑपरेटिंग रेंज) 85 - 300 VAC / 80 - 300 VDC |
| करंट (अधिकतम) @ नाममात्र इनपुट, फुल लोड 11.6 ARMS |
| आवृत्ति 45 - 66 हर्ट्ज / 0 हर्ट्ज |
| पावर फैक्टर > 0.99 50% लोड या उससे अधिक पर |
| THD < 5% 100% लोड पर |
| सुरक्षा L और N में फ्यूज, वैरिस्टर, इनपुट वोल्टेज ऑपरेटिंग रेंज से बाहर होने पर शटडाउन |
| आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) 1) 53.5 VDC (60V मोड में 67 VDC) |
| वोल्टेज (समायोज्य रेंज) 1) 39.9 - 72 VDC |
| पावर (अधिकतम) @ नाममात्र इनपुट 2000 W (@VOUT ≥ 48VDC) |
| 85 VAC पर पावर 750 W |
| करंट (अधिकतम) @ नाममात्र इनपुट 41.6 A (@VOUT < 48VDC) |
| होल्ड अप टाइम, 1500W आउटपुट पावर >20ms; आउटपुट वोल्टेज > 53.5 VDC (60V मोड) |
| करंट शेयरिंग (10 - 100% लोड) 10 से 100% लोड तक अधिकतम करंट का ±5% |
| स्थिर वोल्टेज विनियमन (10 - 100% लोड) ±0.5% |
| गतिशील वोल्टेज विनियमन 10-80% या 80-10% लोड भिन्नता के लिए ±5.0%, विनियमन समय < 50ms |
| रिपल और शोर < 150 mVPP , 30 मेगाहर्ट्ज बैंडविड्थ / < 2 mVRMSसोफोमेट्रिक |
| सुरक्षा फ्यूज, शॉर्ट सर्किट प्रूफ, उच्च तापमान सुरक्षा, ओवर वोल्टेज शटडाउन |
| अन्य विनिर्देश |
| दक्षता 96.2 % |
| अलगाव 3.0 kVAC - इनपुट से आउटपुट, 1.5 kVAC - इनपुट से अर्थ, 500 VDC - आउटपुट से अर्थ |
|
कम / उच्च इनपुट वोल्टेज शटडाउन, उच्च / निम्न तापमान शटडाउन, रेक्टिफायर अलार्म: लाल एलईडी विफलता, आउटपुट पर ओवरवोल्टेज शटडाउन, पंखे की विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस विफलता |
|
पावर डी-रेट मोड में रेक्टिफायर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट चेतावनी: पीली एलईडी वोल्टेज रेंज से बाहर, ओवरवोल्टेज पर फ्लैशिंग, से CAN संचार का नुकसान नियंत्रक |
| सामान्य संचालन: हरी एलईडी |
| MTBF (Telcordia SR-332 Iss.I method III (a)) >350 000 (@ Tपरिवेश : 25 °C) |
| ऑपरेटिंग तापमान। (5-95% RH n.cond. hum.) -40 से + 75°C [-40 से +167°F] |
| अधिकतम आउटपुट पावर तापमान / 45°C [113°F] / 75°C[167°F] पर 1200W से ऊपर डी-रेट होती है |
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संक्षेपण |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 किग्रा (4.3lbs) |
| डिजाइन मानक |
| विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| समुद्री DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियाँ। अन्य IEC 62040-5-3:2016 खंड 4.3 के अनुसार ऑपरेटिंग स्थितियाँ, सूचित की जानी चाहिए |
|
1) नियंत्रक से OVS सेटिंग मोड का चयन करें: OVS≤59.5V = 48V मोड (42-58V), 59.5V 2) केवल भाग संख्या 241115.705M के लिए मान्य |
