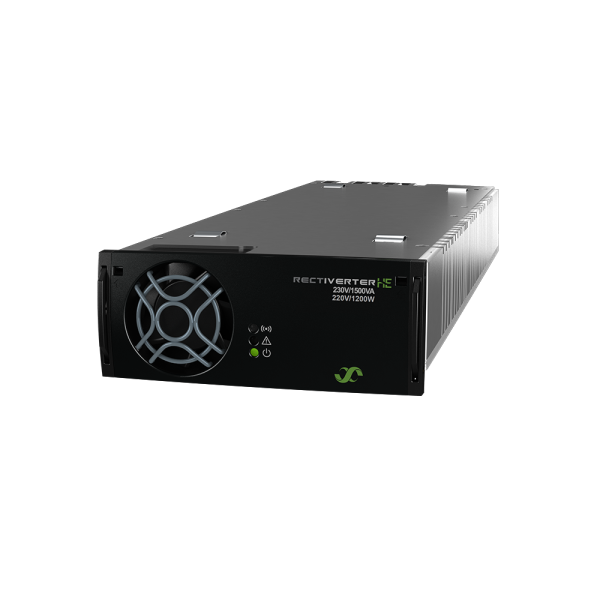

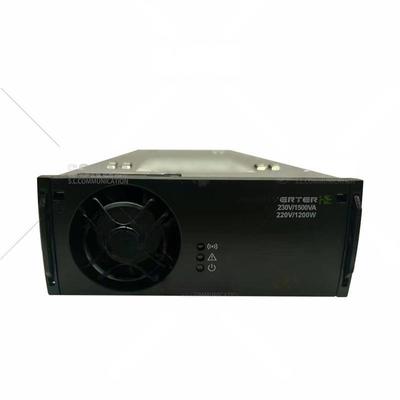

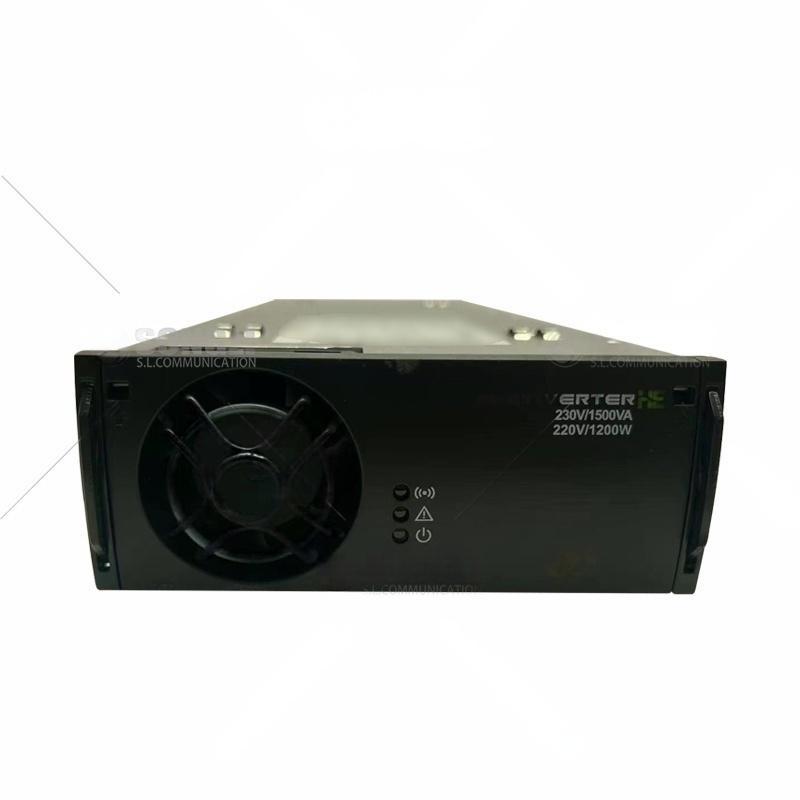

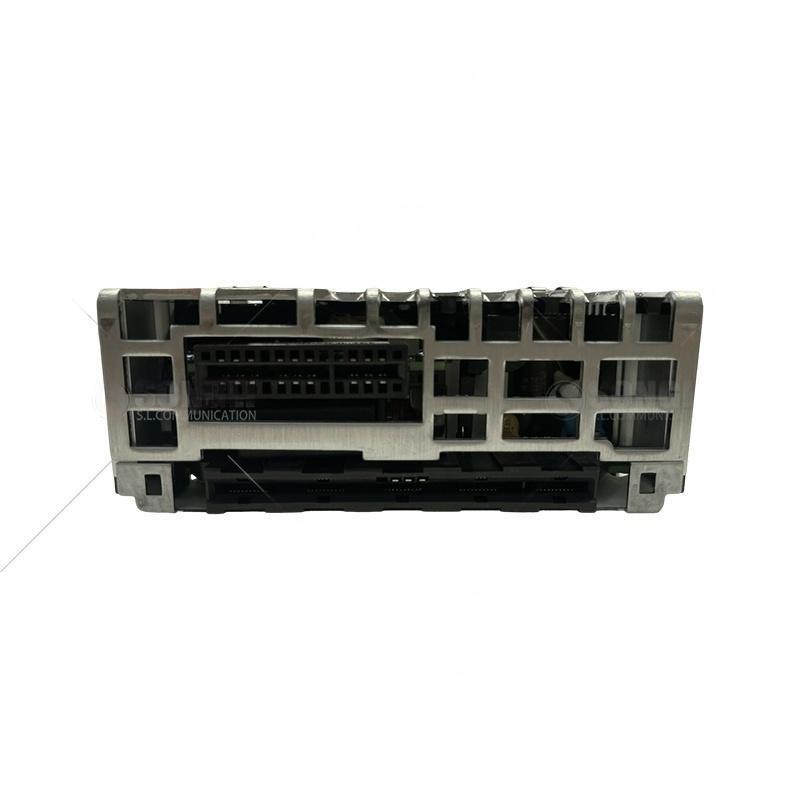

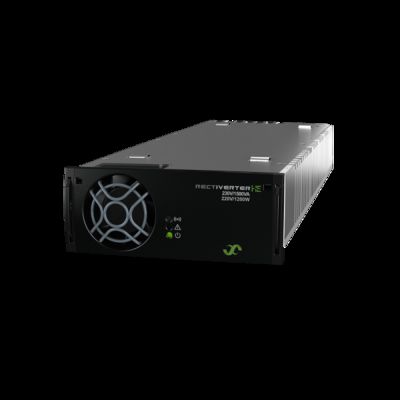

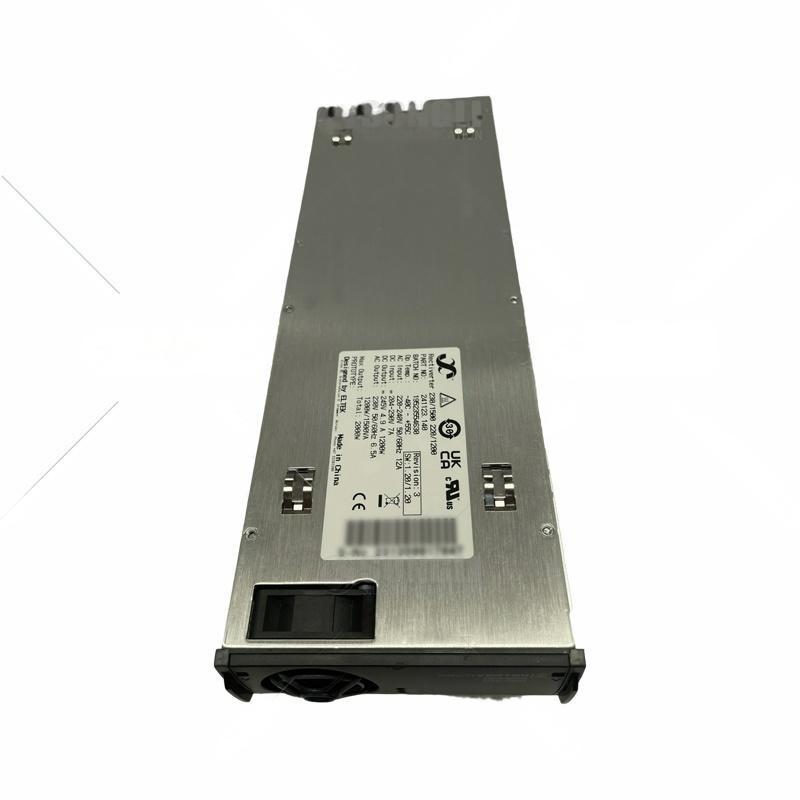

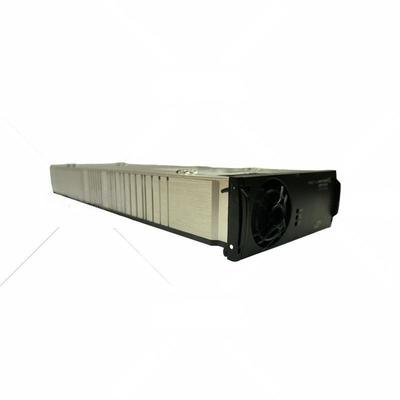

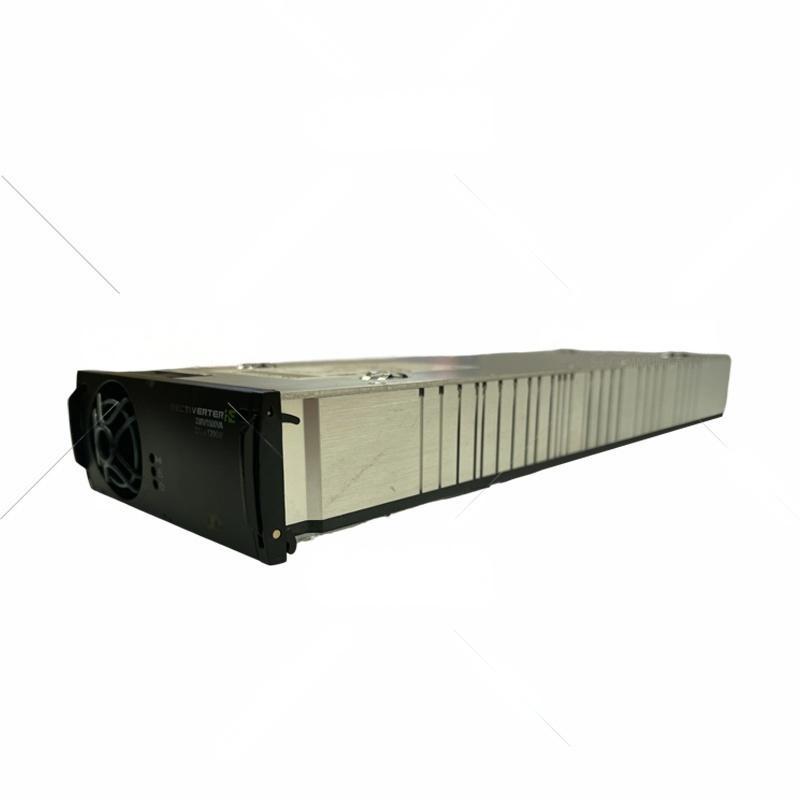

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 भाग संख्या: 241123.142

मॉडल / आदेश देना जानकारी 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

भाग संख्या 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

एसी आउटपुट डेटा

वोल्टेज (डिफ़ॉल्ट) / (समायोज्य) रेंज) 230 वी_एसी  / 200 - 240 वी_एसी 115 वी_एसी / 100 - 127 वोल्ट_एसी

आवृत्ति (पूर्वनिर्धारित) इन्वर्टर मोड) 50 हर्ज (अनुकूली) 60हर्ज (अनुकूली)

आवृत्ति (सेट करने योग्य इन्वर्टर मोड) 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50/60 हर्ट्ज (अनुकूली), 94-106 हर्ट्ज⁶⁾

अधिकतम शक्ति (निरंतर / अधिभार) (<15s) ) 1200 W (1500 VA) / 2000 वीए 600 W (750 VA) / 1000 वीए

भार साझा करना ± 5%कासक्रिय शक्ति 10 से 100% तक भार

अधिकतम वर्तमान (निरंतर / अधिभार) (<15s) ) 6.5 ए_{आरएमएस} / आठ.7 ए_{आरएमएस}

वर्तमान (अधिकतम) त्वरित यात्रा (20ms) 32 ए (6 x नाममात्र)

टीएचडी < 1.5 प्रतिशत प्रतिरोध पर भार

सुरक्षा एल में फ्यूज, गर्म प्लग, वारिस्टोर

डीसी आउटपुट डेटा

वोल्टेज (डिफ़ॉल्ट) / (समायोज्य) रेंज) 245 वी_डीसी / 194 - 290 वी_डीसी

शक्ति (अधिकतम) नाममात्र इनपुट) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

वर्तमान (अधिकतम @V)_बाहर ≤ 216 वी_डीसी) 5.56 ए ¹⁾ 0.69 ए - 2.78 ए ¹⁾ 0.34 ए -

प्रतीक्षा समय अधिकतम आउटपुट शक्ति >10ms; V_बाहर > 190 वी_डीसी (केवल रेक्टिफायर में) मोड)

वर्तमान साझाकरण (10 - 100% भार) ± 5%काअधिकतम धारा 10 से 100% तक भार

स्थिर वोल्टेज विनियमन (10 - १००% भार) ±0.5%

गतिशील वोल्टेज नियमन 10-90% के लिए ±5.0%या90-10% भार भिन्नता, विनियमनसमय< 50ms

रिपल < 1 V_पीपी , 30 MHz बैंडविड्थ

सुरक्षा शॉर्ट सर्किट सबूत, ओवर वोल्टेज बंद, उलट ध्रुवीयता और फ्यूज

इनपुट DATA

एसी मुख्य इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट करें) 185 - 275 वोल्ट_एसी / 170 वी_एसी 95 - 140 वोल्ट_एसी / 85 वी_एसी

एसी वर्तमान (अधिकतम) 11.5 ए_{आरएमएस} 9.1 ए_{आरएमएस} ³⁾ 8.2 ए_{आरएमएस} ³⁾ 11.3 ए_{आरएमएस} 10.1 ए_{आरएमएस} ³⁾ 9.2 ए_{आरएमएस} ³⁾

आवृत्ति (डिफ़ॉल्टः सिंक रेंज) 47-53 और ५७-६३ हर्ज 47-53 और 57-63 हर्ज

आवृत्ति (सेट करने योग्यः सिंक रेंज) 47-53 हर्ट्ज, 57-63हर्जया दोनों (अनुकूली)

शक्ति कारक / टीएचडी > 0.99 50% भार या अधिक पर / < 3.5%

एसी इनपुट सुरक्षा एल में फ्यूज औरएन,गर्म प्लग करने योग्य, वारिस्टोर

डीसी वोल्टेज नाममात्र / विस्तारित रेंज⁴⁾ 204 - 290 वोल्ट_डीसी / 180 - 204 वी_डीसी

डीसी वर्तमान (अधिकतम) 6.67 A / 9 A के दौरान अतिभार (15s) 3.2 ए / 4.5 ए अधिभार के दौरान (15s)

अन्य विनिर्देश

दक्षता >96% (मुख्य मोड (AC/AC और AC/DC)), >94% (इन्वर्टर मोड) (DC/AC))

अलगाव 3.85 केवी_डीसी - एसी_IN/OUT तक पीई, 3.55 केवी_डीसी - एसी_IN/OUT तक डीसी, 4.25 केवी_डीसी - एसी_IN/OUT तक CAN/SYNC, 2.2 केवी_डीसी- डीसी से पीई, 3.5 केवी_डीसी - डीसी को CAN/SYNC

अलार्म: लाल एलईडी कम और उच्च बिजली के इनपुट वोल्टेज बंद, उच्च और निम्न तापमान बंद, रिक्टिवेटर विफलता, अलार्म रिले [NO max 75 V]_डीसी / 100 mA] आउटपुट पर ओवरवोल्टेज बंद, फैन की विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस की विफलता, सिंक बस(एसी आउटपुटयाडीसी आउटपुट अलार्म) खोया और सिंक असफल होना

चेतावनीः पीला एलईडी डीसी या एसी पोर्ट पर पावर-डे-रेट मोड या पावर या करंट सीमा मोड में रिवर्टर, रिमोट आउटपुट करंट सीमा सक्रिय, हानिकाCAN संचार के साथ नियंत्रक

सामान्य संचालनः हरी एलईडी एसी आउटपुट और/या डीसी आउटपुट पर और ठीक है

परिचालन तापक्रम -40 से +75°C (-40 से +167°F), आर्द्रता 5 - 95% आरएच नॉन-कंडेन्सेटिंग

तापमान घटाने का स्तर 55°C (131°F) प्रत्येक, एसी और डीसी, आउटपुट के लिए 1200W से 480W @ 75°C (167°F)(कुल शक्ति 2000W से 800W)

भंडारण तापक्रम -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99%आरएच नॉन-कंडेन्सेटिंग

आयाम[WxHxD] / वजन 109 x 41.5 x 327 मिमी (4.25 x 1.69 x 13 ¢) / 1.95 किलोग्राम (4.3 पाउंड)

डिजाइन मानक

विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, आईईसी/एन 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 नं. 107.3-14

एन 61000-6-1:2019-6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, आईईसी 61000-6-5:2015

ईएमसी एन 62040-2:2006 (सी 1 उत्सर्जन, सी 2 / सी 3 प्रतिरक्षा), एफसीसी सीएफआर 47 भाग 15 एन 50121 -2:2017 + ए 1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (वर्ग 1.2) & 2-2 (वर्ग 2.3)

पर्यावरण सामान्य परिचालन स्थितियाँजैसेआईईसी 62040-5-3:2016 के खंड 4 के अनुसार।2. अन्य परिचालन स्थितियांजैसेआईईसी 62040-5-3:2016 के खंड 4 के अनुसार।3, होना चाहिए सलाह दी

1)एसी लोड प्राथमिकता है। अधिकतम उपलब्ध डीसी आउटपुट शक्ति और वर्तमान है आश्रित पर 3)यदिडीसी पोर्ट ओवरलोड है 194V से नीचे वोल्टेज खींचने इनपुट करंट बढ़ सकता हैऊपरइस स्तर पर। तत्काल एसी लोड और एसी इनपुट वोल्टेज; यानी अधिकतम 800W/7.4Aपरपूर्ण एसी शक्ति और नाममात्र 4) कम प्रदर्शन - कोई अधिभार समर्थन नहीं, और 200-240 वीएसी आउटपुट के लिएटीएचडीवृद्धि होगी और अधिकतम इनपुट के लिए 230VAC। आउटपुट पावर डी-रेट्स (230 वीएसी @ 180 वीडीसी के लिए 970W तक) 5) 4kV बाहरी वृद्धि की आवश्यकता को पूरा करने के लिए

2)डीसी बंदरगाह होना चाहिए अभी भी होना विचार किया गया द्विदिशात्मक बंदरगाह; वोल्टेज प्रस्तुत करेगा यदि मुख्य धारा संचालित पर सुरक्षा की आवश्यकता है एसी पोर्ट 6) आवश्यकFWसंस्करण ≥ 1.10/1.10
