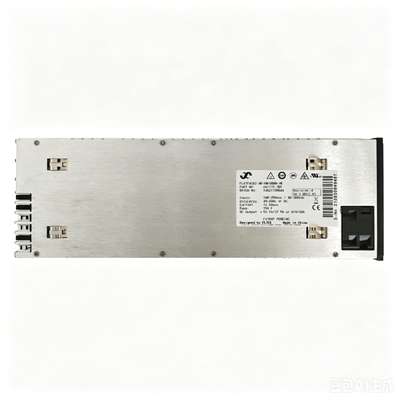

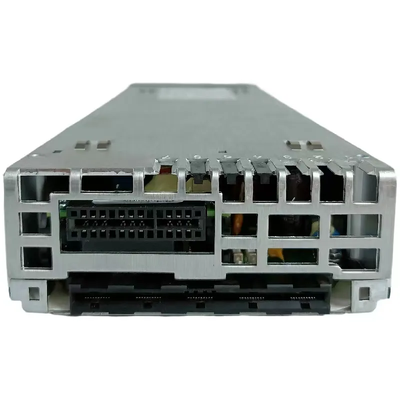

लॉन्च के बाद से फ्लैटपैक2 परिवार को पावर रेटिंग और वोल्टेज के एक विस्तृत चयन में विस्तारित किया गया है। फ्लैटपैक2 48V-60V/2000W HE 48V और 60V लेड एसिड बैटरी सिस्टम के साथ-साथ 48V NiCad के लिए एक लागत प्रभावी रेक्टिफायर है।
उच्च दक्षता – 96.2 %
सिद्ध विश्वसनीयता
उच्च शक्ति घनत्व
एप्लिकेशन लचीलापन - 2kw से मल्टीकैबिनेट इंस्टॉलेशन तक
मॉड्यूलर डिजाइन - MTTR और LT5mins
DC इनपुट स्वीकार करता है (DC/DC कनवर्टर)
वैश्विक अनुपालन (CE, UL, NEBS)
समुद्री और अपतटीय प्रमाणन
पेटेंटेड तकनीक
| मॉडल 48-60/2000 HE |
| भाग संख्या 241115.705 |
| इनपुट डेटा |
| वोल्टेज (नाममात्र) 185 - 275 VAC / 185 - 275 VDC |
| वोल्टेज (ऑपरेटिंग रेंज) 85 - 300 VAC / 80 - 300 VDC |
| करंट (अधिकतम) @ नाममात्र इनपुट, पूर्ण लोड 11.6 ARMS |
| आवृत्ति 45 - 66 Hz / 0 Hz |
| पावर फैक्टर > 0.99 50% लोड या उससे अधिक पर |
| THD < 5% 100% लोड पर |
| सुरक्षा L & N में फ्यूज, वैरिएटर, इनपुट वोल्टेज ऑपरेटिंग रेंज से बाहर होने पर शटडाउन |
| आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) 1) 53.5 VDC (67 VDC 60V मोड में) |
| वोल्टेज (समायोज्य रेंज) 1) 39.9 - 72 VDC |
| पावर (अधिकतम) @ नाममात्र इनपुट 2000 W (@VOUT ≥ 48VDC) |
| पावर @ 85 VAC 750 W |
| करंट (अधिकतम) @ नाममात्र इनपुट 41.6 A (@VOUT < 48VDC) |
| होल्ड अप टाइम, 1500W आउटपुट पावर >20ms; आउटपुट वोल्टेज > 53.5 VDC (60V मोड) |
| करंट शेयरिंग (10 - 100% लोड) 10 से 100% लोड तक अधिकतम करंट का ±5% |
| स्थिर वोल्टेज विनियमन (10 - 100% लोड) ±0.5% |
| गतिशील वोल्टेज विनियमन 10-80% या 80-10% लोड भिन्नता के लिए ±5.0%, विनियमन समय < 50ms |
| रिपल और शोर < 150 mVPP , 30 MHz बैंडविड्थ / < 2 mVRMSसोफोमेट्रिक |
| सुरक्षा फ्यूज, शॉर्ट सर्किट प्रूफ, उच्च तापमान सुरक्षा, ओवर वोल्टेज शटडाउन |
| अन्य विनिर्देश |
| दक्षता 96.2 % |
| अलगाव 3.0 kVAC - इनपुट से आउटपुट, 1.5 kVAC - इनपुट से अर्थ, 500 VDC - आउटपुट से अर्थ |
|
कम / उच्च इनपुट वोल्टेज शटडाउन, उच्च / निम्न तापमान शटडाउन, रेक्टिफायर अलार्म: लाल एलईडी विफलता, आउटपुट पर ओवरवोल्टेज शटडाउन, पंखे की विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस विफलता |
|
पावर डी-रेट मोड में रेक्टिफायर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट चेतावनी: पीली एलईडी वोल्टेज रेंज से बाहर, ओवरवोल्टेज पर फ्लैशिंग, कंट्रोलर के साथ CAN संचार का नुकसान सामान्य संचालन: हरी एलईडी |
| MTBF (टेलकोर्डिया SR-332 Iss.I विधि III (a)) >350 000 (@ T |
| परिवेश : 25 °C)ऑपरेटिंग तापमान (5-95% RH n.cond. hum.) -40 से + 75°C [-40 से +167°F] |
| अधिकतम आउटपुट पावर तापमान / से 45°C [113°F] / 75°C[167°F] पर 1200W तक डी-रेट होती है |
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संक्षेपण |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 किग्रा (4.3lbs) |
| डिजाइन मानक |
| विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
| EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, |
|
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 समुद्री DNVGL-CG-03392) |
| ETSI EN 300 019: 2-1 (क्लास 1.2) & 2-2 (क्लास 2.3) |
|
पर्यावरण 2011/65/EU (RoHS) & 2012/19/EU (WEEE) ऑपरेटिंग स्थितियां IEC 62040-5-3:2016 क्लॉज 4.3 के अनुसार, सूचित किया जाना चाहिए 1) कंट्रोलर से OVS सेटिंग मोड का चयन करें: OVS≤59.5V = 48V मोड (42-58V), 59.5V |
|
|
समाधान
चीन और विदेशों में दूरसंचार कंपनियों के लिए, हम सेवाओं का एक व्यापक सूट प्रदान करते हैं जिसमें साइट सर्वेक्षण, ग्राहक की आवश्यकताओं के अनुसार पेशेवर योजना विकास, तकनीकी सहायता और रखरखाव शामिल है। हमारा साइट सर्वेक्षण संपूर्ण और व्यवस्थित है, यह सुनिश्चित करता है कि कोई भी विवरण छूट न जाए। फिर हम संसाधनों के उपयोग को अधिकतम करने वाली पेशेवर और कुशल योजनाएं डिजाइन करते हैं। हमारी तकनीकी सहायता चौबीसों घंटे उपलब्ध है, और हमारी रखरखाव सेवाएं ब्रेकडाउन को रोकने के लिए डिज़ाइन की गई हैं। एक सक्षम टीम और विश्वसनीय भागीदारों के एक विस्तृत नेटवर्क के साथ, हम उच्च-गुणवत्ता वाली सेवाएं प्रदान करने के लिए समर्पित हैं।
अक्सर पूछे जाने वाले प्रश्न :
1.Q: क्या मैं नमूने का अनुरोध कर सकता हूं और मूल्य निर्धारण की जानकारी प्राप्त कर सकता हूं?
A: हाँ, आप नमूने का अनुरोध कर सकते हैं। नमूना मूल्य नियमित दर पर आधारित है, और शिपिंग लागत आपकी जिम्मेदारी होगी।
2.Q: आप गुणवत्ता की समस्याओं को कैसे संभालते हैं?
A: उद्योग में लगभग 10 वर्षों के अनुभव के साथ, हमारी कंपनी की अच्छी प्रतिष्ठा है। जब गुणवत्ता की समस्या की रिपोर्ट की जाती है, तो हम एक व्यापक जांच करेंगे। यदि यह हमारी गलती साबित होती है, तो हम अनुबंध की शर्तों के अनुसार इसे संभालेंगे और सुनिश्चित करेंगे कि आप संतुष्ट हैं। हमारी सेवा टीम पूरी प्रक्रिया में आपका समर्थन करेगी।
3.Q: आपके उत्पादों की गुणवत्ता कितनी अच्छी है?
A: हमारे उत्पाद 100% असली, बिल्कुल नए हैं, और मूल पैकेजिंग में आते हैं। उत्कृष्ट गुणवत्ता सुनिश्चित करने के लिए प्रत्येक उत्पाद को प्रेषण से पहले सावधानीपूर्वक परीक्षण किया जाता है।
4.Q: उत्पादों के लिए वारंटी अवधि कितनी लंबी है?
A: हमारे उत्पादों के साथ 1 साल की गुणवत्ता की गारंटी आती है। इस दौरान, हम विनिर्माण दोषों के कारण होने वाली किसी भी गुणवत्ता समस्या का ध्यान रखेंगे।
5.Q: यदि मुझे खराब उत्पाद मिलते हैं तो मुझे क्या करना चाहिए?
A: वारंटी अवधि के भीतर, यदि आपको खराब गुणवत्ता वाले उत्पाद मिलते हैं, तो हम वापसी की लागत को कवर करेंगे और आपको नए भेजेंगे।
